Détails sur le produit:
|
| Produit: | 3Écran tactile LCD TFT de 5 pouces | Résolution: | Les données sont fournies par les autorités compétentes de l'État membre. |
|---|---|---|---|
| Direction de la vue: | À 12 heures. | Numéro de broche: | 40 épingles |
| Interface: | Le système d'exploitation doit être équipé d'un système d'exploitation de la même taille. | Luminance extérieure: | 500 cd/m2 (nits) |
| Le contour de Dim.: | 54.48 ((H) x 84.71 ((V) x 3.40 ((T) (mm) | Zones actives: | 48.96 ((H) x73.44 ((V) (mm) |
| Écran tactile: | Avec panneau tactile capacitif | Le système d'exploitation du pilote: | ILI9488 |
| Le pilote CTP: | FT6336U | Connexion: | Le raccordement |
| Température de fonctionnement.: | -20°C à +70°C | Température de stockage.: | -30°C à +80°C |
| Certificat: | Pour les appareils de traitement des eaux usées:2015 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 3Écran tactile LCD TFT de 5 pouces,Écran tactile LCD SPI MCU |
||
À propos de cet article SFTO350PY-7118A-CT TFT avec module écran tactile
L'écran tactile LCD SFTO350PY-7118A-CT de SAEF Technology est un écran TN de 3,5 pouces spécialement conçu pour les applications nécessitant un écran haute résolution et haute luminosité.Voici une introduction détaillée du produit:
Direction de l'installation:
- Le produit standard est un module LCD en mode vertical, adapté à la plupart des scénarios d'installation verticale.
-Si vous avez besoin de conditions particulières telles que le mode horizontal, vous pouvez nous contacter pour un soutien technique et des services personnalisés.
Scénarios d'application:
- Convient à diverses applications telles que les panneaux de commande industriels, les équipements médicaux, les instruments, les appareils ménagers intelligents, etc.
Dans les panneaux de commande industriels, le module LCD tactile SFTO350PY-7118A-CT de SAEF Technology peut jouer plusieurs rôles, améliorant l'efficacité opérationnelle et l'expérience utilisateur.la technologie d'écran tactile à capacité et les caractéristiques d'affichage de haute luminosité du module SFTO350PY-7118A-CT en font un choix idéal pour les panneaux de commande industrielsEn coopérant avec un PLC ou d'autres contrôleurs, les systèmes de contrôle de l'écran sont conçus pour être utilisés dans des situations où un contrôle précis et un affichage clair sont nécessaires.ce module peut améliorer le niveau d'intelligence et la commodité opérationnelle des systèmes d'automatisation industrielle.
Caractéristiques
| Produit: | 3Écran tactile LCD TFT de 0,5 pouce |
| Résolution: | Les données sont fournies par les autorités compétentes de l'État membre. |
| Interface: | Le système d'exploitation doit être équipé d'un système d'exploitation intégré. |
| Numéro de broche: | 40 épingles |
| Direction de la vue: | À 12 heures. |
| La luminance de surface: | 300 Cd/m2 (nits) |
| Le contour de Dim.: | 54.48 ((H) x 84.71 ((V) x 3.40 ((T) (mm) |
| Zone active: | 48.96 ((H) x73.44 ((V) (mm) |
| Écran tactile: | Avec panneau tactile capacitif |
| Le pilote du CTP: | Les produits de base |
| Le pilote IC: | Les États membres |
| Connexion: | Le raccordement |
| Température de fonctionnement: | -20°C à +70°C |
| Température de stockage: | -30°C à +80°C |
| Le certificat: | La valeur de l'échantillon doit être la même que celle de l'échantillon.2015 |
| Conformité: | Conforme à la réglementation REACH et RoHS |
Tracé de contour mécanique
Définition du pin d'interface
|
Le pinJe ne veux pas. |
Le symbole | Fonction |
| 1 | Pour les produits: | Touchez la ligne gauche. |
| 2 | Les États membres | Touchez le circuit supérieur. |
| 3 | XR | Touchez la ligne de fin droite. |
| 4 | YD | Touchez la ligne inférieure |
| 5 | Le GND | Le sol |
| 6 | CICVC | Appareil électrique 1,8 V |
| 7 | Le CCR | Appareil électrique 2,8 V |
| 8 | Marque FM | Signal de synchronisation des images |
| 9 | CS | La puce sélectionne la broche d'entrée (faible activité) |
| 10 | RS | Affichage parallèle des données et de la broche de sélection des commandes |
| 11 | Le numéro de série de l'appareil | Activation d'écriture dans l'interface parallèle MCU 8080 / broche SCL en tant qu'horloge série |
| 12 | RD | Lire activé dans l'interface parallèle 8080 MCU. |
| 13 | SPI_SDA | épingle bidirectionnelle d'entrée/sortie de données en série |
| 14 | Le code de l'équipe | Sortie de données en série |
| 15 | Réinitialiser | Entrée de réinitialisation externe. |
| 16 | Le GND | Le sol |
| 17 à 32 | Le nombre d'étoiles | Bus de données parallèle d'interface MCU. |
| 33 | LEDA | Lumière arrière LED ((Anode) |
| 34 à 36 | LEDK | Lumière arrière à LED (cathode) |
| 37 | Le GND | Le sol |
| 38 | Résultats de l'enquête | Sélectionnez le mode interface |
| 39 | Résultats de l'enquête | Sélectionnez le mode interface |
| 40 | Résultats de l'enquête | Sélectionnez le mode interface |
Définition de l'interface d'écran tactile capacitif
| 1 | CTP_RST | Réinitialisation de l'écran tactile |
| 2 | CTP_INT | Signal d'interruption du écran tactile |
| 3 | CTP_SDA | Signal de données de l'écran tactile |
| 4 | CTP_SCL | Signal d'horloge à écran tactile |
| 5 | Le GND | Le sol |
| 6 | VDD | Énergie |
Spécification optique
| Nom de l'article | Le symbole | Condition | - Je vous en prie. | Le type | Je suis désolé. | Unité | |
|
Lumilité blanche Je ne sais pas. |
Je vous en prie |
Θ = 0 NormalementVue AngleL'indicateur d'alimentation doit être étalonné. |
- Je ne sais pas. | 300 | - Je ne sais pas. | cd/m2 | |
| Temps de réponse | Tr+Tf | - Je ne sais pas. | 20 | 40 | ms | ||
| Ratio de contraste | Résultats | - Je ne sais pas. | 500 | - Je ne sais pas. | - Je ne sais pas. | ||
|
CouleurChromatisme (CIE1931) |
Blanc | Le | 0.292 | 0.307 | 0.322 | ||
| Je suis désolé. | 0.312 | 0.327 | 0.342 | ||||
|
Angle de vue |
Je vous en prie. |
L |
CR ≥ 10 |
- Je ne sais pas. | 70 | - Je ne sais pas. | |
| ΘR | - Je ne sais pas. | 70 | - Je ne sais pas. | ||||
|
Ver |
- Je vous en prie. | - Je ne sais pas. | 60 | - Je ne sais pas. | |||
| ΘD | - Je ne sais pas. | 60 | - Je ne sais pas. | ||||
| Uniformité de la luminosité | Moyenne | Θ = 0 | 80 | 90 | - Je ne sais pas. | % | |
| Gamme de couleur | NTSC | Θ = 0 | 57 | 60 | - Je ne sais pas. | % | |
| Direction de vue optimale | 12 heures du matin | ||||||
Caractéristiques électriques
| Nom de l'article | Le symbole | Je ne sais pas. | - Je sais. | - Je vous en prie. | Unité |
| Voltage d'alimentation analogique | VDD | 2.4 | 2.8 | 3.3 | V |
| Voltage d'alimentation numérique | VDDI | 1.65 | 1.8 | 3.3 | |
| Voltage du signal d'entrée | VIH | 0.7VDDI | - | VDDI | V |
| VIL | Le GND | - | 0.3VDDI | V |
Caractéristiques du rétroéclairage
| Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité |
| Courant LED | Il | - | 90 | 120 | - Je ne sais pas |
| Voltage de la LED | VL | - | 2.8 | 3.2 | V |
| Durée de vie en fonctionnement des LED | Il est temps | 30000 | 40000 | Une heure |

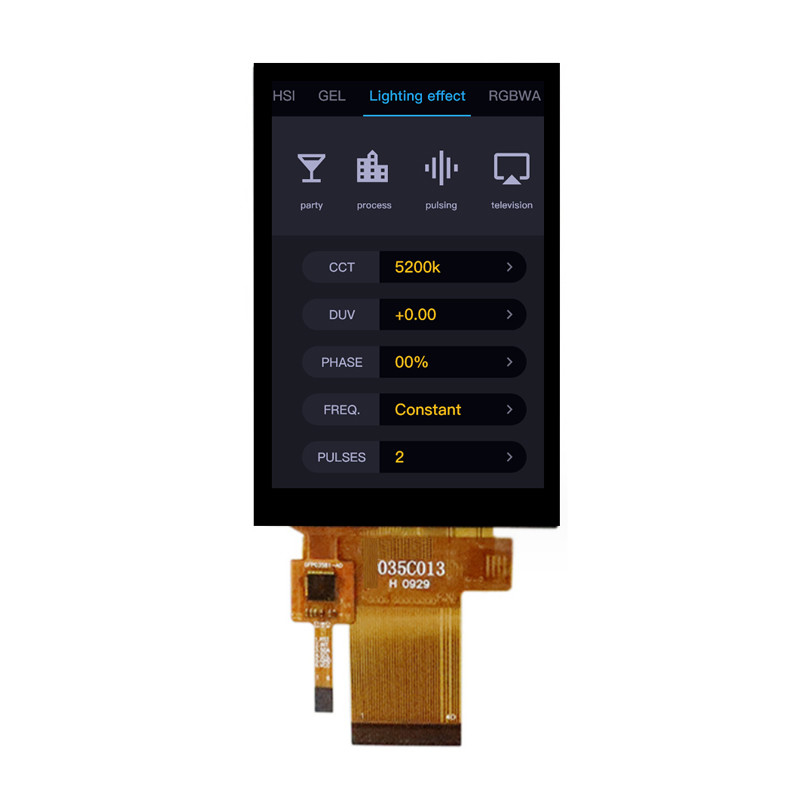

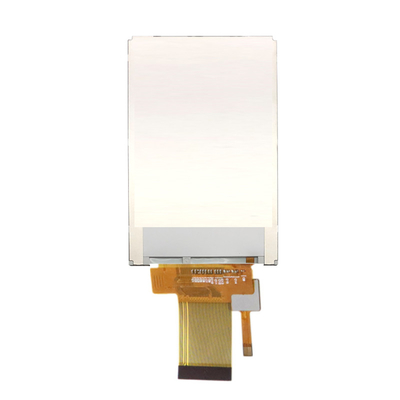

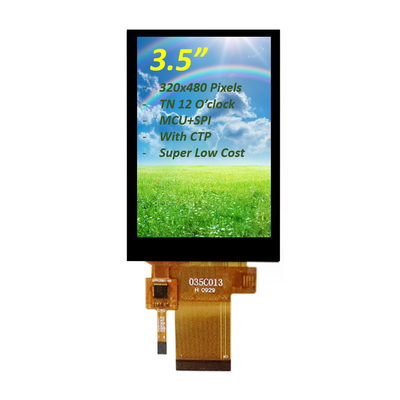

Image du produit
Les installations d'usine et les certificats
