Détails sur le produit:
|
| Produit: | Module d'affichage OLED de 0,96" | Nombre de pixels: | pixels 128x64 |
|---|---|---|---|
| Le système d'exploitation du pilote: | SSD1315 ou équivalent | Mode d'affichage: | Matrix passif |
| Afficher la couleur: | Monochrome (blanc) | Service de conduite: | devoir 1/64 |
| Taille du panneau: | 24.7 x 16.6 x 1.3 (mm) | Zones actives: | 21.74 x 11.175 (mm) |
| La hauteur des pixels: | 0.17 x 0,175 (mm) | Taille de pixel: | 00,15 x 0,15 (mm) |
| Direction de la vue: | Tous les angles de visualisation | Interface: | I2C, SPI facultatif |
| Connexion: | Branchement | Numéro de broche: | 30 broches (peut être personnalisé) |
| Température de fonctionnement.: | -40 °C à +70 °C | Température de stockage.: | -40C - +85C |
| Durée de vie: | 50,000 heures @60cd/m2 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Module d'affichage de 0,96 pouces OLED,affichage oled 128x64 |
||

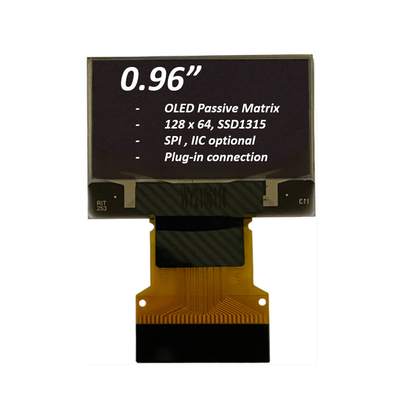

Prix de gros Module d'affichage OLED de 0,96 pouce 128x64 Pixel SPI IIC Interface Connexion enfichable Introduction du produit
Le module d'affichage OLED SFOS096XZ-7120AP est un écran graphique COG de résolution 128x64, de taille diagonale 0,96 pouces.Le modèle OLED est conçu comme de qualité industrielle qui présente l'avantage d'un prix compétitif. Le module est intégré avec SSD1315 IC; il prend en charge l'interface I2C et SPI. La tension d'alimentation pour la logique est de 2,8V, la tension d'alimentation pour l'affichage est de 9V, le courant de fonctionnement pour VDD est de 160μA,conduite de véhicule 1/64.
Le module d'affichage SFOS096XZ-7120AP OEL convient aux appareils portables, aux applications domestiques intelligentes, etc. Ce module peut fonctionner à des températures allant de -40°C à +70°C;sa température de stockage varie de -40°C à +85°C.
| Produit: | Module d'affichage OLED de 0,96" |
| Nombre de pixels: | 128x64 pixels |
| Le pilote IC: | SSD1315 ou équivalent |
| Mode d' affichage: | Matrice passive |
| Couleur d'affichage: | Monochrome (blanc) |
| Fonction de conduite: | Le rôle de Dieu, 1/64 |
| Zone active: | 21.74 x 11.175 (mm) |
| Taille du panneau | 24.7 x 16.6 x 1.3 (mm) |
| La hauteur des pixels: | 0.17 x 0,175 (mm) |
| Taille des pixels: | 0.15 x 0,15 (mm) |
| Interface: | I2C, SPI Facultatif |
| Direction de la vue: | Tous les angles |
| Connexion: | Branchement |
| Numéro de broche: | 30 broches (peut être personnalisé) |
| Température de fonctionnement: | -40 °C à +70 °C |
| Température de stockage: | -40 °C - +85 °C |
| Durée de vie: | 50,000 Heures @60cd/m2 |
| Conformité: | Conforme à la réglementation REACH et RoHS |
Prix de gros Module d'affichage OLED de 0,96 pouce 128x64 Pixel SPI IIC Interface Connexion enfichable Dessin du produit
Définition de la broche
Nom de l'établissementLes broches de support peuvent réduire les influences des contraintes sur les broches de fonction. Ces broches doivent être connectées à la terre externe comme circuit de protection ESD.
Pin2, Pin3, Pin4, Pin5, le numéro de téléphone.Le terminal positif du condensateur d'inversion volant, le terminal négatif du condensateur d'accélération volant, Les condensateurs de charge-pompe sont nécessaires entre les terminaux.Ils doivent flotter lorsque le convertisseur n'est pas utilisé..
Le pin6, VBATIl s'agit de la broche d'alimentation pour le tampon interne du convertisseur de tension CC/DC. Elle doit être connectée à une source externe lorsque le convertisseur est utilisé.Il doit être connecté au VDD lorsque le convertisseur n'est pas utilisé.
Le pin7Le numéro de téléphone est le numéro de téléphone de l'entreprise.Les broches NC entre les broches fonctionnelles sont réservées à une conception compatible et flexible.
Le pin8, VSS,Il s'agit d'une épingle de terre qui sert de référence pour les épingles logiques.
Le pin9, VDD,Il s'agit d'une broche d'alimentation en tension.
Le pin10, Pin11, BS0, BS1,Sélection de protocole de communicationCes broches sont des entrées de sélection d'interface MCU.
Le pin13Je suis désolé.Cette épingle est l'entrée de sélection de la puce. La puce est activée pour la communication MCU uniquement lorsque CS # est bas.
Le pin14, RST#,Cette broche est l'entrée du signal de réinitialisation. Lorsque la broche est basse, l'initialisation de la puce est exécutée. Maintenez cette broche haute pendant le fonctionnement normal.
Le pin15, D/C#,Cette broche est la broche de contrôle de données/commandes. Lorsque la broche est tirée vers le haut, l'entrée à D7~D0 est traitée comme des données d'affichage. Lorsque la broche est tirée vers le bas, elle est utilisée comme un indicateur de l'état des données.l'entrée à D7~D0 sera transférée au registre de commande. Lorsque la broche est tirée vers le haut et que le mode d'interface série est sélectionné, les données au SDIN seront interprétées comme des données. Lorsqu'elle est tirée vers le bas, les données au SDIN seront transférées au registre de commandes.En mode I2C, cette épingle agit comme SA0 pour la sélection d'adresses d'esclaves. Pour une relation détaillée avec les signaux d'interface MCU, veuillez vous référer aux diagrammes de caractéristiques de synchronisation.
Le pin18~Pin20, D0~D2,Ces broches sont des bus de données bidirectionnels se connectant au bus de données MCU.D2 doit être lié LOW ou lié ensemble avec D1 comme entrée de données en série: SDIN, et D0 sera l'entrée d'horloge série: SCLK. Lorsque le mode I2C est sélectionné, D2, D1 doit être lié ensemble et servir de SDAout, SDAin dans l'application et D0 est l'entrée d'horloge série, SCL.
Le numéro 26,IREF,Cette broche est une broche de référence de courant de segment. Une résistance doit être connectée entre cette broche et le VSS.
Le code 27,VCOMH,Cette broche est la broche d'entrée pour le niveau de sortie de tension élevé pour les signaux COM. Un condensateur doit être connecté entre cette broche et le VSS.
Le code 28,Le VCC,Énergie pour le panneau OEL. Il s'agit de la broche d'alimentation de tension la plus positive de la puce. Un condensateur de stabilisation doit être connecté entre cette broche et le VSS lorsque le convertisseur est utilisé.Il doit être connecté à une source externe lorsque le convertisseur n'est pas utilisé..
Le code PIN29,Je ne sais pas.,Il s'agit d'une broche de mise à la terre analogique.
Nom de l'établissementLes broches de support peuvent réduire les influences des contraintes sur les broches de fonction. Ces broches doivent être connectées à la terre externe comme circuit de protection ESD.
Classification maximale absolue
Caractéristiques optiques
* Mesure optique effectuée à VDD1 = 2,8 V, VPP = 8,0 V et 7,4 V. La configuration logicielle suit la section 4.4 Initialisation.
Contenu des essais de fiabilité
* Les échantillons utilisés pour les essais ci-dessus ne comprennent pas le polariseur.
* Aucune condensation d'humidité n'est observée au cours des essais.

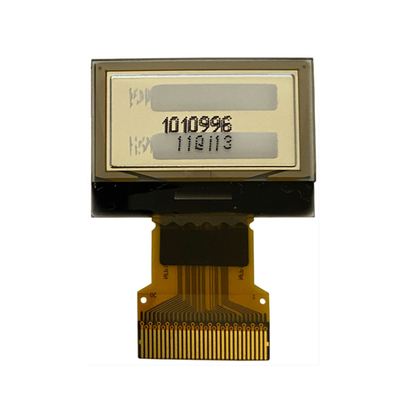

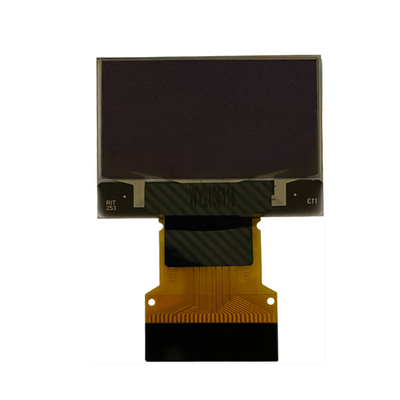

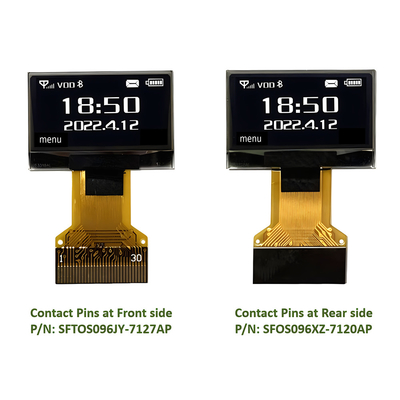

Prix de gros Module d'affichage OLED de 0,96 pouce 128x64 Pixel SPI IIC Interface Plug-In Connection Product Image
SAEF Technology est un fournisseur professionnel de modules OLED.Écrans OLED graphiques et panneaux d'affichage OLEDLa structure mécanique comprend les types Chip on Board (COB), Chip on Glass (COG) et TAB (Tape Automated Bonded).Les modules OLED SAEF présentent tous les avantages:
Les écrans graphiques OLED de SAEF Technology sont disponibles dans trois structures mécaniques, dont la technologie COB, COG et TAB à matrice passive.Résolution OLED graphique monochrome disponible dans un écran graphique OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 graphique OLED, 200x16 graphique OLED, OLED 128x32, affichage OLED 128x64, OLED 128x128, et 256x64 affichage OLED.Les écrans OLED graphiques de la gamme de produits SAEF sont dotés de contrôleurs embarqués et d'interfaces parallèles.Ces modules d'affichage OLED ont des tensions de 3V ou 5V selon la résolution / couleur.
SAEF propose une large gamme de modules d'affichage OLED de tailles allant de 0,42 " à 5,5 " OLED, tels que l'affichage micro OLED de 0,42 ", l'affichage OLED de 0,49 ", l'affichage OLED de 0,5 ", l'affichage OLED de 0,54 ", l'affichage OLED de 0,66 " mini OLED,L'écran OLED de 0,69 pouce, l'écran OLED de 0,77 pouce, le module OLED de 0,87 pouce, l'écran OLED de 0,91 pouce, l'écran OLED de 0,95 pouce, l'écran OLED de 0,96 pouce, l'écran OLED de 1,5 pouce, l'écran OLED de 2 pouces,et des solutions de conception sur mesure.
