Détails sur le produit:
|
| Produit: | Affichage LCD TFT de 7 pouces | Temps de fonctionnement.: | -30°C à +75°C |
|---|---|---|---|
| Luminance extérieure: | 1000 cd/m2 (nits) | Résolution: | 1024 RGB x 600 |
| interface: | RGB | Numéro de broche: | 50 épingles |
| Direction de la vue: | IPS, tout angle de vue (85/85/85/85) | Le contour de Dim.: | 164.9 ((H) x100.0 ((V) × 5,5 ((T) (mm) |
| Zones actives: | 154.21 ((H) x85.92 ((V) (mm) | écran tactile: | CTP Facultatif |
| Traitement de surface: | Couche dure ((3H) | Affichage des couleurs: | 16,7 M |
| Connexion: | Branchement | Température de stockage.: | -30°C à +80°C |
| Certificat: | Pour les appareils de traitement des eaux usées:2015 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Affichage TFT PCAP de 7 pouces,Affichage TFT PCAP de 1000 nits |
||
Affichage TFT PCAP de 7 pouces 1024x600 1000nits RGB large température de fonctionnement Introduction du produit
L'affichage LCD TFT SFTO700XC-7026AN est un écran IPS de 7 pouces avec une résolution de 1024 x 600 pixels.cet écran TFT SFTO700XC-7026AN est actionné à 3.3V (tension de puissance), Vdd est de 3,0V à 3,6V.
SFTO700XC-7026AN est conçu avec un panneau tactile capacitif, une interface IIC et USB en option.L'écran LCD tactile TFT SFTO700XC-7026AN est de bonne qualitéEn tant qu'affichage de qualité industrielle, ce produit est largement utilisé dans les applications industrielles et médicales, le terminal POS bancaire, HMI, la domotique, le système de sécurité, etc.
| Produit: | Affichage LCD TFT de 7 pouces |
| La luminance de surface: | 1000 Cd/m2 (nits) |
| Température de fonctionnement: | -30°C à +75°C |
| Température de stockage: | -30°C à +80°C |
| Numéro de broche: | 50 épingles |
| Résolution: | 1024 RGB x 600 |
| Interface: | RGB |
| Direction de la vue: | IPS, tout angle de vue (85/85/85/85) |
| Zone active: | 154.21 ((H) x85.92 ((V) (mm) |
| Le contour de Dim.: | 164.9 ((H) x100.0 ((V) × 5,5 ((T) (mm) |
| Écran tactile: | CTP Facultatif |
| Couleurs d'affichage: | 16.7 M |
| Traitement de surface: | Couche dure ((3H) |
| Connexion: | Le plug-in |
| Le certificat: | Pour les appareils de traitement des eaux usées:2015 |
| Conformité: | Conforme à la réglementation REACH et RoHS |
Caractéristiques
Ce TFT LCD de 7 pouces est un TFT LCD matrice active couleur utilisant des TFT en silicium amorphe (ThinFilm Transistors) comme dispositifs de commutation actifs.
Cet écran LCD PCAP TFT de 7 pouces est conçu avec écran tactile capacitif, le verre de couverture peut être personnalisé selon les exigences du client.
Cet écran TFT de 7 pouces est doté d'une gamme de couleurs de type 50% Min.45%.
Le temps de réponse de ce TFT LCD de 12,1 pouces est typiquement de 30 ms, max. 35 ms.
Cet écran TFT de 7 pouces 1024x600 a un rapport de contraste de Type:1000 Min:800.
Ce TFT RVB de 7 pouces fonctionne à une large température allant de -30 à +75 degrés.
Cet écran TFT de 7 pouces est un écran LCD standard à interface RVB à 50 broches.
Affichage LCD TFT de 7 pouces Opération à grande température 1024x600 HMI Écran RGB 50 broches Dessin du produit
Spécifications électriques du module LCD
Définition de la broche
I: entrée, O: sortie, P: puissance
Remarque 1: sélectionner le mode DE/SYNC. Normalement, tirer haut. Lorsque le mode DE est sélectionné, le mode MODE = 1 , VS et HS doivent tirer haut. Lorsque le mode SYNC est sélectionné, le mode MODE = 0 , DE doit être mis à la terre.
Note 2: Lors de la saisie de données RVB de 18 bits, les deux bits inférieurs de données R, G et B doivent être enroulés.
Note 3: Les données doivent être verrouillées au bord de chute du DCLK.

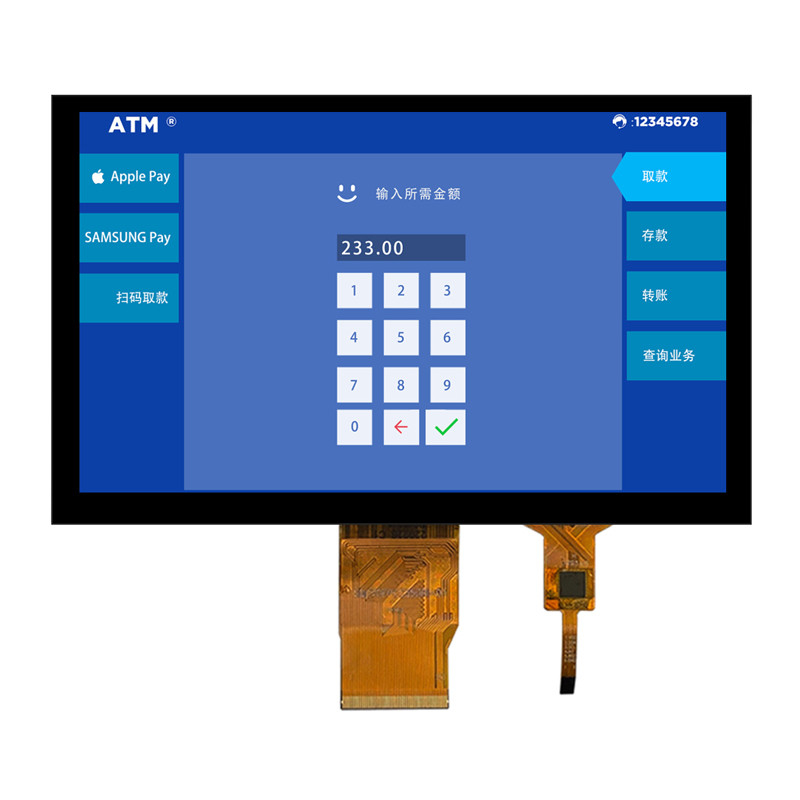

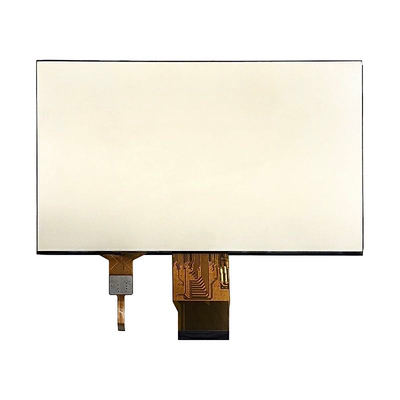

Affichage TFT PCAP de 7 pouces 1024x600 1000nits RGB Température de fonctionnement large Image du produit
Les installations d'usine et les certificats
Écran tactile à capacité projetée (PCAP)
La technologie tactile capacitive projetée (PCAP) offre une réponse rapide et sensible et une fiabilité professionnelle combinée.L'écran tactile capacitif projeté de Saef Technology est conçu pour desNous pouvons également combiner des écrans tactiles PCAP avec des écrans à cristaux liquides (LCD),qui est une solution intégrée intégrée qui aide à simplifier la chaîne d'approvisionnement et l'assemblage.
Couverture en verre:
1Forme: Tailles, formes, traitements des bords, trous et découpes sur mesure
2. Couleur: Impression sur soie, Logo
3Matériau du verre: verre Gorilla, verre trempé, PMMA
4- Traitements: miroir, AG, AR, AF
Le capteur:
1Matériau du capteur: verre, film, film+film
2. FPC: conception de forme facultative
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix et ainsi de suite
4- Interface: I2C, USB, RS232
