Détails sur le produit:
|
| Produit: | 0Module d'affichage OLED de 63 pouces | Nombre de pixels: | 120 x 28 pixels |
|---|---|---|---|
| Le système d'exploitation du pilote: | SSD1312 ou équivalent | Mode d'affichage: | Matrix passif |
| Afficher la couleur: | Monochrome (blanc) | Service de conduite: | Le rôle de Jéhovah, 1/28 |
| Taille du panneau: | 210,54 x 6,62 x 1,22 (mm) | Zones actives: | 15.58 x 3.62 (mm) |
| La hauteur des pixels: | 0.13 x 0,13 (mm) | Taille de pixel: | 0.11 x 0,11 (mm) |
| Direction de la vue: | Tous les angles de visualisation | Interface: | I2C |
| Connexion: | Loterie/Hotbar (personnalisable) | Numéro de broche: | 14 broches (peut être personnalisé) |
| Durée de vie: | 50,000 heures @60cd/m2 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Module d'affichage OLED de 120x28 pixels,0Module d'affichage OLED de 63 pouces,Écrans OLED i2c monochromes |
||
0Module d'affichage OLED de 63 pouces 120x28 pixels, 0,63 pouces OEL Matrix Display Introduction du produit
Le module d'affichage OLED SFOS063XZ-7114AN est un écran graphique COG de résolution 120x28 de diagonale de 0,63 pouce.Le modèle OLED est conçu comme de qualité industrielle qui présente l'avantage d'un prix compétitif. Le module est intégré avec SSD1312 IC; il prend en charge l'interface I2C. La tension d'alimentation pour la logique est de 2,8V typique, allant de 1,65V à 3,3V, la tension d'alimentation pour l'affichage est de 8V,Le courant de fonctionnement pour VDD est de 180 μA., conduite au volant 1/28.Le module d'affichage SFOS063XZ-7114AN OEL convient aux appareils portables, aux applications de maison intelligente, etc. Ce module peut fonctionner à des températures allant de -40°C à +80°C;sa température de stockage varie de -40°C à +85°C.
Caractéristiques
9Cet écran OLED de 0,63 pouce a un temps de réponse plus rapide de 10 microsecondes à +25 °C.
10Ce produit mono OLED de 0,63 pouces a une luminosité élevée et ce produit a un rapport de contraste allant jusqu'à 2000:1.
11Ce produit OLED à faible coût de 0,63 pouce a une consommation d'énergie plus faible - réduisant les émissions de CO2.
| Produit: | 0Module d'affichage OLED de 63 pouces |
| Le pilote IC: | SSD1312 ou équivalent |
| Interface: | Le secteur privé |
| Couleur d'affichage: | Monochrome (blanc) |
| Nombre de pixels: | 120 x 28 pixels |
| Mode d' affichage: | Matrice passive |
| Fonction de conduite: | Le rôle de Jéhovah, 1/28 |
| Taille du panneau | 21.54 x 6.62 x 1.22 (mm) |
| Zone active: | 15.58 x 3.62 (mm) |
| La hauteur des pixels: | 0.13 x 0,13 (mm) |
| Taille des pixels: | 0.11 x 0,11 (mm) |
| Numéro de broche: | 14 broches (peut être personnalisé) |
| Direction de la vue: | Tous les angles |
| Connexion: | Loterie/Hotbar (personnalisable) |
| Durée de vie: | 50,000 Heures @60cd/m2 |
| Conformité: | Conforme à la réglementation REACH et RoHS |
0Module d'affichage OLED de 63 pouces 120x28 pixels, dessin du produit
Notes de crédit maximales absolues
Caractéristiques optiques
Définition de la broche
Le nombre d'étoiles est calculé en fonction du nombre d'étoiles.
Le terminal positif du condensateur d'inversion volant, le terminal négatif du condensateur de boost volant.Ils doivent flotter lorsque le convertisseur n'est pas utilisé..
Nom de code 5.VDD2VBAT
Il s'agit de la broche d'alimentation pour le tampon interne du convertisseur de tension CC/DC. Elle doit être connectée à une source externe lorsque le convertisseur est utilisé.Il doit être connecté au VDD lorsque le convertisseur n'est pas utilisé..
Le pin6, VBREFN.C.
Le pin7, VSS
La connexion au circuit logique est une épingle de mise à la terre qui sert de référence pour les épingles logiques.
Le pin8, VDD1
L'alimentation pour logique, c'est une épingle de tension, elle doit être connectée à une source externe.
Le pin9, RES#
Réglage de l'alimentation pour le contrôleur et le pilote. Cette broche est l'entrée du signal de réglage. Lorsque la broche est basse, l'initialisation de la puce est exécutée. Gardez cette broche en hauteur pendant le fonctionnement normal.
Le pin10, SCL
Signal d'horloge de bus IIC. La transmission si l'information dans le bus I2C suit un sigma d'horloge. Chaque transmission de bit de données a lieu au cours d'une seule période d'horloge de cette broche.
Le pin11, SDA
Ce pin agit comme un canal de communication entre l'émetteur et le récepteur.
Nom de l'établissement
Cette épingle est une épingle de référence de courant de segment. Une résistance doit être connectée entre cette épingle et le VSS.
Le pin13, VCOMH
Cette broche est la broche d'entrée pour le niveau de sortie de tension élevé pour les signaux COM. Un condensateur doit être connecté entre cette broche et le VSS.
Le pin14, VCC
Énergie pour le panneau OEL. Il s'agit de la broche d'alimentation de tension la plus positive de la puce. Un condensateur de stabilisation doit être connecté entre cette broche et le VSS lorsque le convertisseur est utilisé.Il doit être connecté à une source externe lorsque le convertisseur n'est pas utilisé..

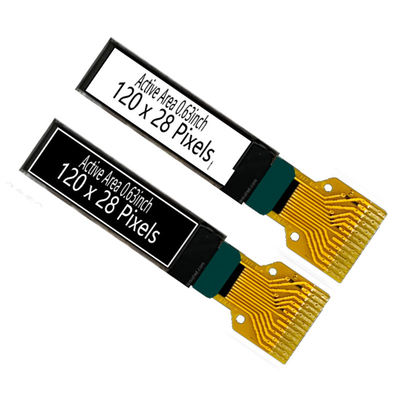

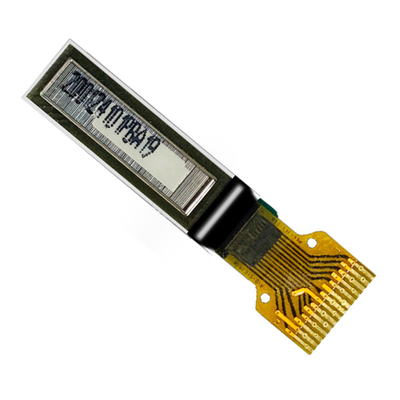

0Module d'affichage OLED de 63 pouces 120x28 pixels, affichage matrice OEL de 0,63 poucesImage du produit
Les installations d'usine et les certificats
Les écrans graphiques OLED de SAEF Technology sont disponibles dans trois structures mécaniques, dont la technologie COB, COG et TAB à matrice passive.Résolution OLED graphique monochrome disponible dans un écran graphique OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 graphique OLED, 200x16 graphique OLED, OLED 128x32, affichage OLED 128x64, OLED 128x128, et 256x64 affichage OLED.Les écrans OLED graphiques de la gamme de produits SAEF sont dotés de contrôleurs embarqués et d'interfaces parallèles.Ces modules d'affichage OLED ont des tensions de 3V ou 5V selon la résolution / couleur.
SAEF propose une large gamme de modules d'affichage OLED de tailles allant de 0,42" à 5,5" OLED, tels que l'affichage OLED micro de 0,42", l'affichage OLED de 0,49", l'affichage OLED de 0,5", l'affichage OLED de 0,54", l'affichage OLED de 0,63", l'affichage OLED de 0,49", l'affichage OLED de 0,05", l'affichage OLED de 0,01", l'affichage OLED de 0,01", l'affichage OLED de 0,01", l'affichage OLED de 0,01", l'affichage OLED de 0,01", l'affichage OLED de 0,01", l'affichage OLED de 0,01", l'affichage OLED de 0,01", l'affichage OLED de 0,01", l'affichage OLED de 0,01", l'affichage OLED de 0,01", l'affiÉcran mini OLED de 66 pouces, écran OLED de 0,69 pouces, écran OLED de 0,91 pouces, écran OLED de 0,95 pouces, écran OLED de 0,96 pouces, écran OLED de 1,5 pouces, écran OLED de 2 pouces, écran OLED de 2,4 pouces, écran OLED de 2,7 pouces, écran OLED de 5,5 pouces et solutions de conception personnalisées.
