Les résultats de l'analyse sont publiés dans la revue SFOS130JY-7130AP.
1Module d'affichage OLED monochrome de 0,3 pouces de 128 x 64 pixelsDessin du produitIntroduction du produit

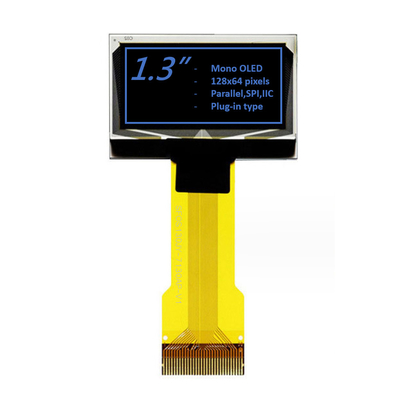

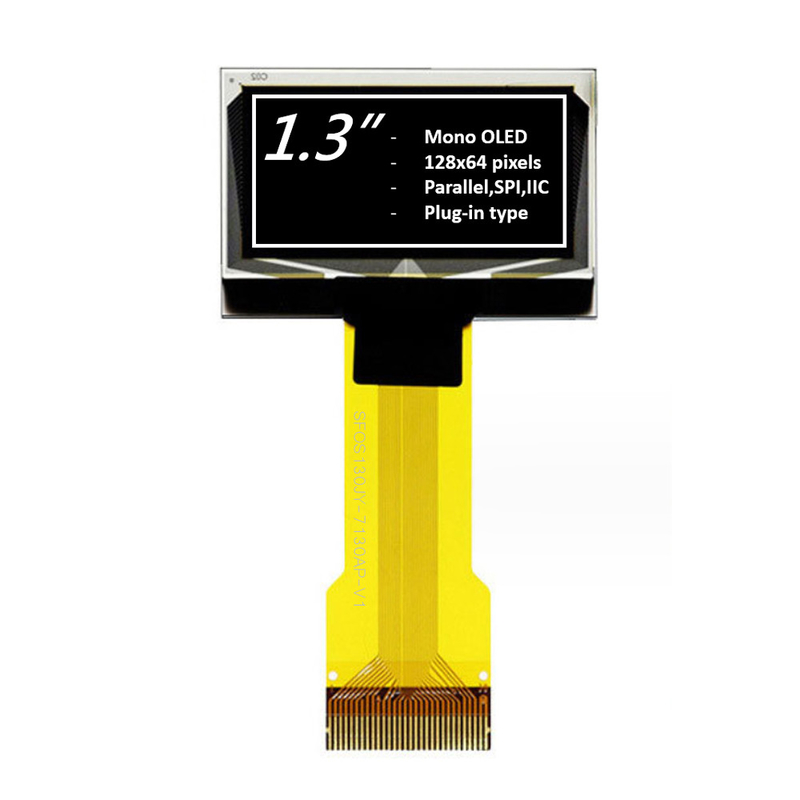

Le module d'affichage OLED SFOS130JY-7130AP est un écran graphique COG de résolution 128x64, de taille diagonale 1,3 pouce.Le modèle OLED est conçu comme de qualité industrielle qui présente l'avantage d'un prix compétitif. Le module est intégré avec IC CH1116G; il prend en charge 8 bits 68XX/80XX Parallel, SPI 3/4-wire, interface I2C. La tension d'alimentation pour Logic est de 4V, la tension d'alimentation pour affichage est de 14V,le courant de fonctionnement pour VDD est de 180μALe module d'affichage OEL SFOS130Y-7130AP peut fonctionner à des températures allant de -40°C à +80°C; ses températures de stockage varient de -40°C à +80°C.
| Produit: |
1Module d'affichage OLED de 3 pouces |
| Nombre de pixels: |
Graphiques 128x64 |
| Mode d' affichage: |
Matrice passive |
| Le pilote IC: |
CH1116G ou équivalent |
| Couleur d'affichage: |
Mono Blanc, bleu, optionnel |
| Fonction de conduite: |
Le rôle de Dieu, 1/64 |
| Taille du panneau |
34.5 x 23,0 x 1,4 (mm) |
| Zone active: |
29.42 x 14,7 (mm) |
| La hauteur des pixels: |
0.23 x 0,23 mm |
| Taille des pixels: |
0.21 x 0,21 mm) |
| Interface: |
Pour les appareils de traitement des déchets électroniques: |
| Numéro de broche: |
30 épingles |
| Direction de la vue: |
Tous les angles |
| Connexion: |
Connexion par branchement |
| Durée de vie: |
50,000 Heures @60cd/m2 |
| Conformité: |
Conforme à la réglementation REACH et RoHS |
Caractéristiques
1Ce mini-écran OLED de 1,3 pouce a une résolution de 128X64 et dispose d'un chipset CH1116.
2Ce module d'affichage OLED de 1,3 pouces a une consommation d'énergie extrêmement faible: éclairage plein écran 0,08w.
3. Ce micro OLED écran de 1,3 pouces est de type de prise, nous pouvons personnaliser FPC (longueur, interface, connexion de type de prise, etc.) selon les exigences du client.
4Ce produit OLED de 1,3 pouces 128x64 est conçu pour une interface I2C à 8 bits 68XX/80XX, SPI à 3/4 fils.
5Ce module d'affichage OLED de 1,3 pouces a un angle de vision infini "jusqu'à 175 degrés".
6Ce produit OLED de 1,3 pouces 128x64 est adapté aux appareils portables, aux applications domestiques intelligentes, etc.
7. Ce produit OLED SPI/IIC de 1,3 pouces a une conception auto-éclairée, aucune rétroéclairage n'est nécessaire et l'écran peut être auto-éclairé; il a un contraste élevé,des points brillants et clairs qui sont très lisibles même dans de minuscules polices.
10Cet écran OLED de 1,3 pouces a un temps de réponse plus rapide de 10 microsecondes à +25 °C.
10Ce produit mono OLED de 1,3 pouces a une luminosité élevée et un rapport de contraste allant jusqu'à 2000:1.
11Ce produit OLED de 1,3 pouces à faible coût a une consommation d'énergie plus faible - réduisant les émissions de CO2.
1Module d'affichage OLED monochrome de 0,3 pouces de 128 x 64 pixelsDessin du produit
Définition de la broche
Notes de crédit maximales absolues
Note 1: Toutes les tensions ci-dessus sont basées sur le principe VSS = 0V.
Note 2: Lorsque ce module est utilisé au-delà des valeurs maximales absolues ci-dessus, une rupture permanente du module peut se produire.Il est souhaitable d'utiliser ce module dans les conditions prévues à la section 3.."Optique et caractéristiques électriques". Si ce module est utilisé au-delà de ces conditions, un dysfonctionnement du module peut survenir et la fiabilité du module peut se détériorer.
Note 3: Les plages de température définies n'incluent pas le polariseur.La température maximale résistante du polariseur doit être de 80°C.
Note 4: VCC = 12,0 V, Ta = 25 °C, 50% Checkerboard.La configuration du logiciel est conforme à la section 4.4 Initialisation.La durée de vie est spécifiée à 50% de la luminosité initiale atteinte.La durée de vie moyenne de fonctionnement à la température ambiante est estimée par le fonctionnement accéléré à haute température.
Caractéristiques optiques
Caractéristiques du courant continu
1Module d'affichage OLED monochrome de 0,3 pouces de 128 x 64 pixelsDessin du produitProduitImage
Les installations d'usine et les certificats
Les écrans graphiques OLED de SAEF Technology sont disponibles dans trois structures mécaniques, dont la technologie COB, COG et TAB à matrice passive.Résolution OLED graphique monochrome disponible dans un écran graphique OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 graphique OLED, 200x16 graphique OLED, OLED 128x32, affichage OLED 128x64, OLED 128x128, et 256x64 affichage OLED.Les écrans OLED graphiques de la gamme de produits SAEF sont dotés de contrôleurs embarqués et d'interfaces parallèles.Ces modules d'affichage OLED ont des tensions de 3V ou 5V selon la résolution / couleur.
SAEF propose une large gamme de modules d'affichage OLED de tailles allant de 0,42" à 5,5" OLED, tels que l'affichage micro OLED de 0,42", l'affichage OLED de 0,49", l'affichage mini OLED de 0,66", l'affichage OLED de 0,69", l'affichage OLED de 0,77", l'affichage.L'écran OLED de 91 pouces, l'écran OLED de 0,95 pouces, l'écran OLED de 0,96 pouces, l'écran OLED de 1,3 pouces, l'écran OLED de 1,5 pouces, l'écran OLED de 2 pouces, l'écran OLED de 2,4 pouces, l'écran OLED de 2,7 pouces, l'écran OLED de 5,5 pouces et les solutions de conception personnalisées.
