Détails sur le produit:
|
| Produit: | 0Affichage OLED de 96 pouces | Nombre de pixels: | pixels 128x64 |
|---|---|---|---|
| Clé de pilotage: | SSD1315 ou équivalent | Mode d'affichage: | Matrix passif |
| Afficher la couleur: | Monochrome (blanc) | Service de conduite: | devoir 1/64 |
| Taille du panneau: | 24.7 x 16.6 x 1.3 (mm) | Zones actives: | 21.74 x 11.175 (mm) |
| La hauteur des pixels: | 0.17 x 0,175 (mm) | Taille de pixel: | 00,15 x 0,15 (mm) |
| Direction de la vue: | Tous les angles de visualisation | Interface: | I2C, SPI facultatif |
| Connexion: | Branchement | Numéro de broche: | 30 broches (peut être personnalisé) |
| Température de fonctionnement.: | -40 °C à +70 °C | Température de stockage.: | -40C - +85C |
| Durée de vie: | 50,000 heures @60cd/m2 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Module d'affichage de 0,96 pouces OLED |
||
** Téléchargement de la fiche de données **
SFOS096JY-7127AP Spécification.pdf

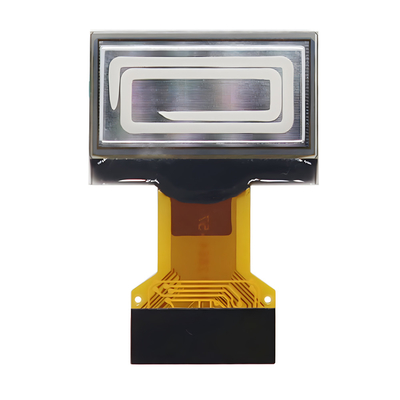

0.96 pouces écran OLED 128x64 blanc/bleu/jaune/jaune bleuIntroduction du produit
L'écran OLED monochrome fait référence à un écran OLED qui ne peut afficher qu'une seule couleur, telle que le blanc, le bleu et le jaune.sur cet écran, nous pouvons également fournir un affichage en double couleur de jaune et de bleu, ce qui offre également aux utilisateurs une bonne expérience visuelle.
Le module d'affichage OLED SFOS096XZ-7127AP est un écran graphique COG de résolution 128x64 avec une diagonale de 0,96 pouces.Le modèle OLED est conçu en qualité industrielle et présente un avantage concurrentiel en termes de prix. Ce module dispose d'un circuit intégré SSD1315; Il prend en charge les interfaces I2C et SPI. La tension de l'alimentation logique est de 2,8 V, la tension de l'alimentation de l'écran est de 9 V, le courant de fonctionnement VDD est de 160 μ A,et le cycle de conduite est de 1/64.
Le module d'affichage SFOS096XZ-7127AP OEL est adapté aux appareils portables, aux applications domestiques intelligentes, etc. Ce module peut fonctionner à des températures allant de -40 °C à +70 °C;Sa plage de température de stockage est de -40 °C à +85 °C.
Caractéristiques
| Produit: |
0Affichage OLED de connexion de 96 pouces |
| Nombre de pixels: | 128x64 pixels |
| Le pilote IC: | SSD1315 ou équivalent |
| Mode d' affichage: | Matrice passive |
| Couleur d'affichage: | blanc, bleu, jaune et double couleur ((jaune/bleu) |
| Fonction de conduite: | Le rôle de Dieu, 1/64 |
| Zone active: | 21.74 x 11.175 (mm) |
| Taille du panneau | 24.7 x 16.6 x 1.3 (mm) |
| La hauteur des pixels: | 0.17 x 0,175 (mm) |
| Taille des pixels: | 0.15 x 0,15 (mm) |
| Interface: | I2C, SPI Facultatif |
| Direction de la vue: | Tous les angles |
| Connexion: | Branchement |
| Numéro de broche: | 30 broches (peut être personnalisé) |
| Température de fonctionnement: | -40 °C à +70 °C |
| Température de stockage: | -40 °C - +85 °C |
| Durée de vie: | 50,000 Heures @60cd/m2 |
| Conformité: | Conforme à la réglementation REACH et RoHS |
0.96 pouces écran OLED 128x64 blanc/bleu/jaune/jaune bleuDessin du produit
Définition du pin d'interface
| Je ne veux pas. | Le symbole | Définition |
| 1 | N.C. | Aucun lien. |
| 2 | C1N |
CXP/CXN-Pin pour le condensateur de la pompe de charge;Connecter les uns aux autres avec un condensateur |
| 3 | C1P | |
| 4 | C2P | |
| 5 | C2N | |
| 6 | VBAT | L'alimentation pour le circuit régulateur de la pompe de charge. |
| 7,10 | N.C. | Aucune connexion. |
| 8 | VSS | C' est une épingle à terre. |
| 9 | VDD | épingle d'alimentation pour le fonctionnement logique de base. |
| 11 | BS1 |
Pins de sélection d'interface de bus MCU. |
| 12 | BS2 | |
| 13 | CS | C' est l' entrée de sélection de la puce. |
|
14 |
Ressources renouvelables |
Réinitialiser l'entrée du signal. lorsque la broche est tirée vers le bas, l'initialisation de la puce est exécutée. Gardez cette broche haute ((c'est-à-dire connecter à VDD) pendant le fonctionnement normal |
|
15 |
A0 |
Ceci est la broche de contrôle Data/Command. Lorsqu'elle est tirée HIGH (c'est-à-dire se connecter à VDD), les données à D[7:0] sont traitées comme des données. Lorsqu'il est tiré vers le bas, les données à D[7:0] seront transférées au registre de commandes. En mode I2C, cette épingle agit comme SA0 pour la sélection d'adresse slave. Lorsque l'interface série à trois fils est sélectionnée, cette broche doit être connectée au VSS. |
|
16 |
WR |
Il s'agit d'une broche d'entrée de commande lecture/écriture connectée à l'interface MCU. Lorsque le mode d'interface 8080 est sélectionné, cette broche sera l'entrée d'écriture (WR#). |
|
17 |
RD |
Lors de la connexion à un microprocesseur de la série 8080, cette broche reçoit le signal de lecture (RD#). Lorsque l'interface série ou I2C est sélectionnée, cette broche doit être connectée au VSS. |
|
18 à 25 ans |
D0 ~ D7 |
Il s'agit d'un bus de données bidirectionnel de 8 bits qui doit être connecté au bus de données du microprocesseur.D1 sera l'entrée de données de sérieLorsque le mode I2C est sélectionné, D2, D1 doivent être liés entre eux et servir de sortie SDA, SDAin en application et D0 est l'entrée d'horloge série, SCL. |
|
26 |
IREF |
Ceci est la broche de référence du courant de sortie du segment. Lorsque l'IREF externe est utilisé, une résistance doit être connectée entre cette broche et le VSS pour maintenir le courant IREF à 30 uA. Lorsque l'IREF interne est utilisé, cette broche doit être conservée NC. |
|
27 |
VCOMH |
La broche pour le signal COM a désactivé le niveau de tension. Un condensateur doit être connecté entre cette broche et VSS.Com |
|
28 |
Le CCR |
L'alimentation pour la tension de conduite du panneau. C'est aussi la broche d'alimentation de tension la plus positive. Lorsque la pompe de charge est activée, un condensateur doit être connecté entre cette broche et le VSS. |
| 29,30 | N.C. | Aucune connexion. |
Caractéristiques du courant continu
| Les postes | Le symbole | Je ne sais pas. | - Je sais. | - Je vous en prie. | Unité | |
|
Voltage d'alimentation |
IC de tension d'alimentation logique | VDD | 1.65 | 3.0 | 3.5 | V |
| Voltage d'alimentation du régulateur de la pompe de charge |
VBAT |
3.0 |
3.3 |
4.5 |
V |
|
|
Fonctionnement (pour panneau OLED) |
Le CCR |
7.0 |
7.5 |
8.0 |
V |
|
|
Résultats de l'analyse Voltage |
Haute tension | VIH | 0.8 x VDD | - | VDD | V |
| Basse tension | VIL | 0 | - | 0.2 x VDD | V | |
|
Produits Voltage |
Haute tension | VOH | 0.9 x VDD | - | VDD | V |
| Basse tension | VOL | VSS | - | 0.1 x VDD | V | |
Caractéristiques électro-optiques
| Les postes | Le symbole | Je ne sais pas. | - Je sais. | - Je vous en prie. | Unité | Nom de l'entreprise | |
| Luminance de fonctionnement | L | 50 | 65 | - | cd / m2 | Tous les pixels ON | |
| Consommation d'électricité | P | - | 50 | 60 | mW |
30% de pixels En marche |
|
| Fréquence d'images | Fr | - | 105 | - | Hz | - | |
|
Couleur Coordonnées |
Le bleu | CIE x | 0.11 | 0.15 | 0.19 |
CIE1931 |
Chambre noire |
| CIE y | 0.21 | 0.25 | 0.29 | ||||
|
Temps de réponse
|
Levez-vous! | Tr | - | 10 | - | Nous | - |
| Décomposition | Td | - | 10 | - | Nous | - | |
| Ratio de contraste | Cr | 10000:1 | - | - | - | Chambre noire | |
| Angle de vue | θ | 160 | - | - | Diplôme | - | |
| Durée de fonctionnement | Au sommet | 22000 | - | - | Heures de travail | L = 65 cd/m2 | |

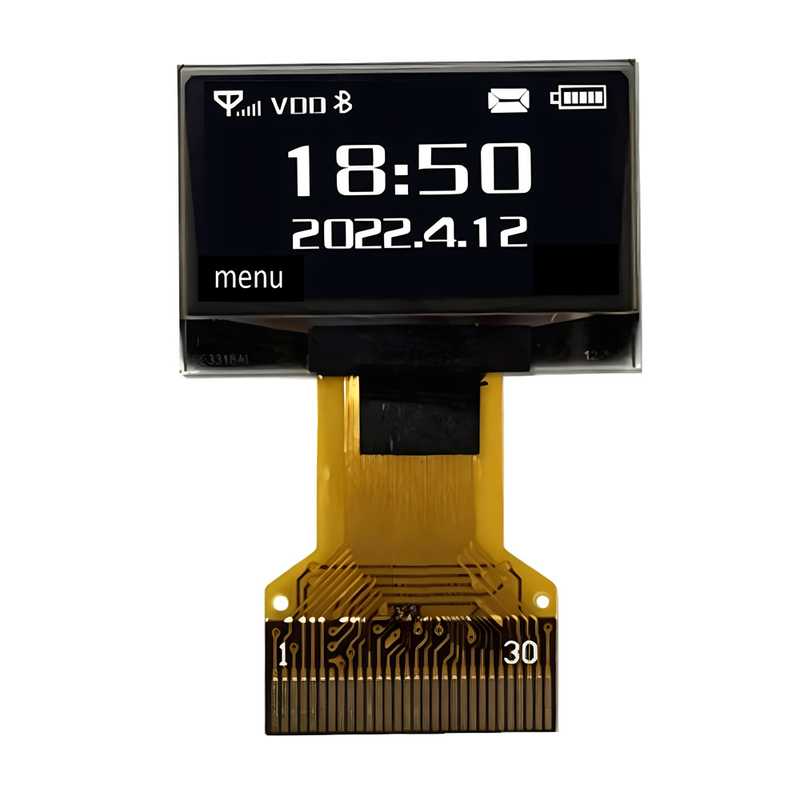

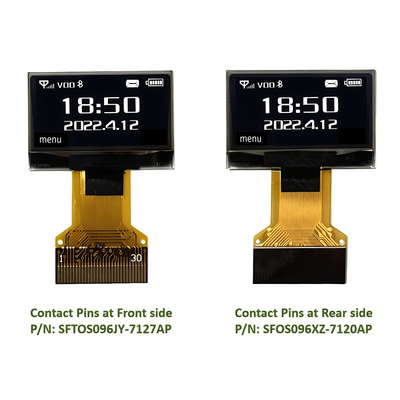

0.96 pouces écran OLED 128x64 blanc/bleu/jaune/jaune bleuImage du produit
