Détails sur le produit:
|
| Produit: | 16x2 caractères COG Affichage LCD | Caractéristiques / colonnes: | 16 caractères x 2 lignes |
|---|---|---|---|
| Type d'écran LCD: | FSTN, négatif, émetteur | Optique: | À 12 heures. |
| Le contour de Dim.: | 40.9 ((H) x 20.9 ((V) x 5.3 ((T) (mm) | Zone d'observation: | Le nombre d'étoiles est déterminé par le nombre d'étoiles. |
| Taille de point: | 0.365 ((H) x 0,375 ((V) (mm) | Dot Pitch: | 0.385 ((H) x 0,395 ((V) (mm) |
| Méthode de conduite: | Le cycle de travail, 1/5 | Température de fonctionnement: | -10°C à +60°C |
| Temp de stockage: | -20°C à +70°C | Numéro de broche: | 11 broches |
| Contrôleur: | ST7032 ou équivalent | Interface: | Interface de l'unité MPI du CII |
| Connecteur: | ZIF FPC | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Affichage LCD de 16x2 caractères,Affichage LCD COG 3,3 V |
||

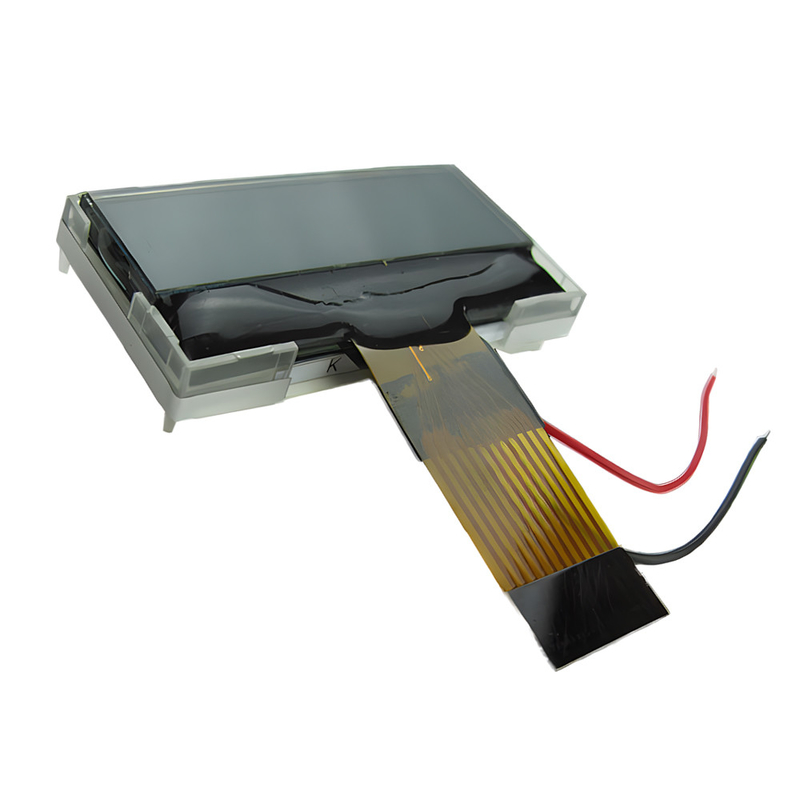

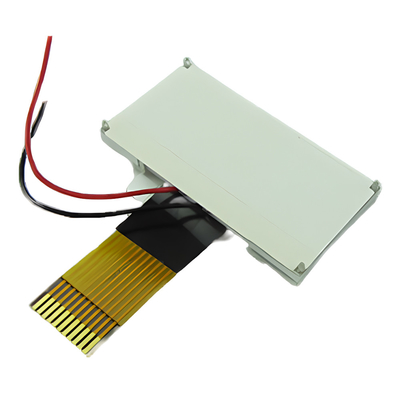

Module LCD de caractères 1602 COG, affichage de caractères LCD 16x2 Introduction du produit
SAEF Technology SF1602JR-269 est un module d'affichage LCD monochrome de caractères COG 16X2. Il est équipé d'un contrôleur ST7032 ou d'un circuit intégré équivalent et supporte les interfaces I2C et MPU.La tension d'alimentation du module d'affichage LCD 1602 à caractères SF1602JR-269 est de 3.3V (valeur typique). Il dispose d'options de rétroéclairage LED blanc, bleu et jaune vert. SF1602JR-269 est le mode négatif de transmission FSTN.Il peut fonctionner à des températures allant de -10 °C à +60 °C; sa plage de température de stockage est de -20 °C à +70 °C. Ce module LCD n'avait pas au départ de touche, mais le panneau tactile est personnalisable.lecteurs de cartes, les capteurs, les terminaux de point de vente, les lecteurs de billets, les appareils portables, les analyseurs médicaux, et plus encore.
Caractéristiques:
1Les dimensions extérieures de cet écran LCD de 16x2 caractères sont de 40,9x20,9x5,3 mm, avec 16 caractères x 2 lignes.
2. Cet écran LCD monochome 16x2 COG prend en charge les interfaces IIC et MPU. La tension typique du module est de 3,3 V et peut fonctionner entre 2,7 V et 4,5 V.
3Le courant d'alimentation de cette LCD 1602 COG est de 160 uA (maximum 230 uA).
4Le module de caractères 16x2 fonctionne bien dans le sens de la vue de 12 heures.
5Ce COG 1602 LCD est une version rentable, à bas prix et à haute performance d'affichage.
6. Ce 1602 caractère COG LCD est livré avec diverses options de couleurs de rétroéclairage, y compris le blanc, le jaune vert, l'ambre, le bleu, et plus encore.
7. Cet écran LCD 16x2 dispose d'une méthode de connexion ZIF FPC, et la longueur du FPC peut être personnalisée, ce qui facilite la conception et l'installation.
Informations sur la production:
| Produit: | Affichage LCD de caractères COG 16x2 |
| Type de écran LCD: | FSTN, négatif, émetteur |
| Caractères / Colonnes: | 16 caractères x 2 lignes |
| Optique: | À 12 heures. |
| Le contour de Dim.: | 40.9 ((H) X 20.9 ((V) X 5.3 ((T) (mm) |
| Zone de vue: | Le nombre d'étoiles est déterminé par le nombre d'étoiles. |
| Le point de vue: | 0.385 ((H) X 0,395 ((V) (mm) |
| Taille des points: | 0.365 ((H) X 0,375 ((V) (mm) |
| Mode de conduite: | " Je ne sais pas ce que je dois faire ", 1/6 |
| Température de fonctionnement: | -10°C à +60°C |
| Température de stockage: | -20°C à +70°C |
| Contrôleur: | ST7032 ou équivalent |
| Connecteur: | ZIF FPC |
| Numéro de broche: | 11 épingles |
| Interface: | Interface de l'unité MPU du CII |
| Conformité: | Conforme à la réglementation REACH et RoHS |
Module LCD de caractères 1602 COG, affichage de caractères LCD 16x2 Dessin du produit
Définition de la broche:
Pin1 CAP1N pour le circuit de renforcement de tension (VDD-VSS), condensateur externe d'environ 0.1u ~ 4.7uf
Pin2 CAP1P pour le circuit de renforcement de tension (VDD-VSS), condensateur externe d'environ 0.1u ~ 4.7uf
Le convertisseur de tension en courant continu/en courant continu VLCD.
Le système de régulation de la tension doit être équipé d'un système de régulation de la tension.
Le système de régulation de la tension doit être équipé d'un système de régulation de la tension.
Pin6 SHLS Cement signale la direction sélectionnée:
0: Seg1~80 Adresse de la colonne 79~0 (inverse)
1: Seg1~80 Adresse de colonne 0~79 ((Normale)
Pin7 SHLC Direction des signaux communs sélectionnée:
0: Com1~16 Adresse de la ligne 15~0 (inverse)
1: Com1~16 Adresse de ligne 0~15 ((Normale)
Pin8 VSS à la terre (0V)
Pin9 SDA Dans l'interface I2C, DB7 (SDA) est l'entrée de données et DB6 (SCL) est l'entrée d'horloge.
Pin10 SCL Dans l'interface I2C, DB7 (SDA) est l'entrée de données et DB6 (SCL) est l'entrée d'horloge.
Pin11 XRESET Pin de redémarrage externe. Seulement si la puissance sur le redémarrage est utilisée, la broche XRESET doit être fixée à VDD. Faible activité.
Module LCD de caractères 1602 COG, affichage de caractères LCD 16x2
