Détails sur le produit:
|
Produit: | 1Affichage OLED de 54 pouces | Résolution: | Résolution de 128x64 points |
---|---|---|---|
Interface: | I2C, SPI facultatif | Mode d'affichage: | Affichage par matrice passive |
Optique: | Tous les angles de visualisation | Le contour de Dim.: | 47.0(L) x 43.0(W) x 13.8 ((T) mm |
Zones actives: | 35.06 ((L) x 17.52 ((W) mm | La hauteur des pixels: | 0.274 x 0,274 mm |
méthode de conduite: | 1/64 Cycle de travail | température de fonctionnement: | -40°C à +70°C |
Température de stockage.: | -40°C à +85°C | Le système d'exploitation du pilote: | SSD1309 ou équivalent |
Numéro de broche: | 4 broches d'en-tête, 7 broches en option | Conformité: | Conforme à la réglementation REACH et RoHS |
Mettre en évidence: | 1Module d'affichage OLED de 54 pouces,Module d'affichage OLED 128*64 |
SFOM154YZ4-12864WB-01 Spécification.pdf
1.54 pouces OLED Module d'affichage 128 * 64 pixels 4 broches Interface IIC Introduction du produit
Les diodes électroluminescentes organiques (OLED) sont une technologie de nouvelle génération qui permet des images plus lumineuses, plus claires et des réponses plus rapides.L'écran OLED SFOM154YZ4-12864WB-01 de 54 pouces est constitué de 128 x 64 points monochromesCe module OLED est léger, faible consommation d'énergie, de petite taille, et dispose de différentes options d'interface, l'option par défaut est IIC, et les options disponibles sont les ports IIC et SPI.Le module est fabriqué en COB OLED, qui a l'avantage d'être facile à fixer le module à l'application du client en raison de la carte PCB sur elle.
Le module d'affichage OLED SFOM154YZ4-12864WB-01 n'avait à l'origine pas d'affichage tactile, mais le panneau tactile est personnalisable.Les terminaux de point de vente, les caisses enregistreuses, les appareils portables, les machines de commande mobiles, etc.
Caractéristiques
1Ce mini-écran OLED de 1,54 pouces a une résolution de 128X64 et un chipset SSD1309.
2Ce module d'affichage OLED de 1,54 pouces a une consommation d'énergie extrêmement faible: éclairage plein écran 0,08w.
3Cet écran OLED à 4 broches de 1,54 pouces a quatre trous de montage pour une installation facile.
4Ce produit OLED de 1,54 pouces 128x64 est conçu pour le type I2C, l'interface IIC et SPI en option.
5. Ce produit OLED à 4 broches de 1,54 pouces prend en charge une variété de puces de commande: entièrement compatible avec la série Arduino 51, la série msp430, le stm32/2 CSR IC, etc.
6La tension d'alimentation de ce produit OLED I2C de 1,54 pouces est de 3 V DC à 5 V.
7. Ce module d'affichage OLED de 1,54 pouces est intégré à l'IC du pilote. Il peut communiquer avec I2C ((IIC) Interface seulement besoin de 4 ports d'entrée/sortie
8Ce produit OLED de 1,54 pouces 128x64 est compatible avec MMDVM, Pi-Star, et il est compatible avec Raspberry pi.
9. Ce produit OLED SPI 128x64 de 1,54 pouces est un design auto-lumineux, il n'a pas besoin de rétroéclairage, l'affichage peut être auto-lumineux; Il a un contraste élevé, des points brillants et nets, même de minuscules polices assez lisibles.
10. le module d'affichage OLED de 1,54 pouces n'a pas de polices intégrées à l'intérieur du contrôleur OLED, l'utilisateur peut créer les polices via le logiciel de génération de polices.
Informations sur le produit
Produit: | 1Affichage OLED de 54 pouces |
Résolution: | Résolution de 128x64 points |
Interface: | I2C, SPI Facultatif |
Le pilote IC: | SSD1309 ou équivalent |
Optique: | Tous les angles |
Mode d' affichage: | Affichage par matrice passive |
Le contour de Dim.: | 47.0(L) X 43.0(W) X 13.8(T) Mm |
Zone active: | 35.06 ((L) X 17.52 ((W) Mm |
La hauteur des pixels: | 0.274 x 0,274 mm |
Mode de conduite: | 1/64 Le cycle de travail |
Température de fonctionnement: | -40°C à +70°C |
Température de stockage: | -40°C à +85°C |
Numéro de broche: | 4 broches d'en-tête, 7 broches en option |
Conformité: | Conforme à la réglementation REACH et RoHS |

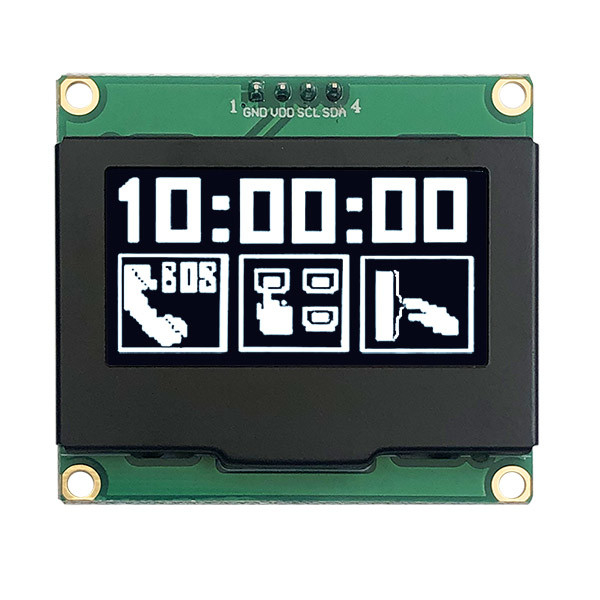

Définition de la broche
Pin1 GND (Ground électrique)
Piin2 VDD (tension du module de puissance 3V - 5V)
Pin3 SCL (ligne d'horloge)
Pin4 SDA (ligne de données)
1Module d'affichage OLED de 54 pouces 128*64 pixels 4 broches Interface IIC Dessin du produit

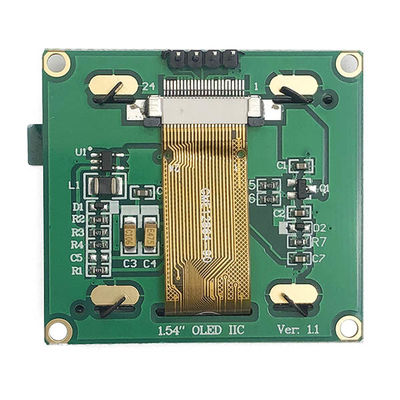

1Module d'affichage OLED de 54 pouces 128*64 pixels 4 broches Interface IIC Image du produit
