Détails sur le produit:
|
| Produit: | Affichage de TFT LCD de 5 pouces | Résolution: | 720x1280 points |
|---|---|---|---|
| Interface: | Mipi | écran tactile: | Pcap |
| Direction de la vue: | IPS Tout angle de vue (85/85/85/85) | Structure du PCAP: | Le GFF |
| Contrôleur d'affichage à cristaux liquides: | Les États membres doivent fournir les informations suivantes: | Contrôleur CTP: | Pour l'utilisation des appareils électroménagers |
| Dimension en verre de couverture: | Personnalisable | Numéro de broche: | 25 broches |
| Connexion: | ZIF FPC | Luminance extérieure: | 300 cd/m2 (nits) |
| Durée de vie des LED: | 40, 000 heures | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Affichage capacitif de TFT LCD,Interface MIPI Affichage LCD de 5 pouces,Écran LCD TFT de 720*1280 pixels |
||
Affichage LCD TFT capacitif de 5 pouces, PCAP TFT 5 pouces 720*1280 pixels
Saef Technology SF-TC500I-8725B-CT3 est un module LCD TFT avec une diagonale de 5 pouces et une résolution de 720x1280 pixels.Ce module d'affichage LCD de 5 pouces est équipé d'un circuit intégré ILI9881CLa tension d'alimentation (Vdd) de ce moniteur LCD de 5 pouces varie de 2,6 V à 3,3 V (valeur typique de 2,8 V).La direction de vision de ce module de 5 pouces est de type IPS, avec un angle de vue complet (85/85/85/85 maximum).
Le module d'affichage LCD TFT SF-TC500I-8725B-CT3 est affiché en mode portrait avec une luminosité de 300 nits et peut être personnalisé à 1000 nits selon les exigences du client.Cet écran TFT de 5 pouces est équipé d'un écran tactile PCAP (projection capacitive), avec GT5688 IC, interface I2C et technologie tactile à 5 points, offrant une expérience réactive et conviviale.Cet écran PCAP TFT de 5 pouces peut fonctionner à des températures allant de -20 °C à +70 °C; sa température de stockage est comprise entre -30 °C et +80 °C. Que ce soit à l'intérieur ou à l'extérieur, cet écran LCD TFT de 5 pouces peut répondre à diverses exigences d'affichage.Il s'agit d'une solution multifonctionnelle et performante adaptée aux équipements industriels, les scanners, la domotique, les systèmes de contrôle d'accès, les équipements de surveillance, les analyseurs, les systèmes de sécurité, les systèmes d'irrigation des jardins et un large éventail d'applications.
Informations générales
| Produit: | Affichage LCD TFT de 5 pouces |
| Résolution: | 720x1280 points |
| Interface: | MIPI |
| Direction de la vue: | IPS Tout angle de vue ((85/85/85/85) |
| Écran tactile: | Le PCAP |
| Structure du PCAP: | Le GFF |
| Contrôleur CTP: | Pour l'utilisation des appareils électroménagers |
| Contrôleur LCD: | Les États membres doivent respecter les dispositions suivantes: |
| Dimension du verre de couverture: | Personnalisable |
| Connexion: | ZIF FPC |
| Numéro de broche: | 25 épingles |
| La luminance de surface: | 300 Cd/m2 (nits) |
| Durée de vie de la LED: | 40000 heures |
| Conformité: | Conforme à la réglementation REACH et RoHS |
Affichage LCD TFT capacitif de 5 pouces, PCAP TFT 5 pouces 720*1280 pixels
Caractéristiques du courant continu
Remarque: une tension supérieure à ce niveau peut endommager le module.
Caractéristiques électro-optiques du rétroéclairage
1. Uniformité = Min/Max * 100%
2. La durée de vie des LED est définie comme suit:La luminosité finale est de 70% de la luminosité initiale;Méthode de mesure: (X*Y: zone lumineuse);
Caractéristiques optiques
Conditions de la mesure:1. Mesure de l'environnement : pièce sombre; 2. température ambiante: 25 ± 2 °C; 3. temps de réchauffement de 30 min.
Définition de la broche LCD TFT
Pin1, LEDA Anode à LED
Pin2, cathode LEDK à LED
Pin3, alimentation par câble VCC 2.8V
Pin4, IOVCC alimentation électrique 1.8V/2.8V
Pin 5, réseau électrique GND
Les signaux d'horloge de type "PIN6", "CLKP" ou "DSI-CLK+"
Les signaux d'horloge de type "PIN7", "CLKN" ou "DSI-CLK"
Pin8, GND Power Ground, vous pouvez me joindre.
Les signaux de données de type "PIN9", "D0N" et "DSI-D0"
Les signaux de données de type DSI-D0+
Pin 11, GND Power Ground. Je vous en prie.
Les signaux de données de type "PIN12", "D1N" et "DSI-D1"
Les signaux de données PIN13, D1P DSI-D1+
Pin14, GND Power Ground. Vous avez une idée?
Les signaux de données de type "PIN15, D2N NC DSI-D2"
Les signaux de données DSI-D2+ sont fournis par des signaux PIN16, D2P NC
Pin17, GND Power Ground. Vous avez une idée?
Les signaux de données de type DSI-D2
Les signaux de données de type DSI-D2+
Pin20, GND Power Ground. Je vous en prie.
Pin21, alimentation électrique TE 2.8V
Le numéro de série de l'appareil doit être identifié.
Pin23, réinitialiser le registre sélectionnez le pin
Pin24, GND Power Ground. Vous avez une idée?
Pin25, GND Power Ground. Vous avez une idée?
Définition du code CTP
Nom de code, GND
Pin2, SDA - 2,8 V
Pin3, SCL - 2,8 V
Pour les appareils de type VDD, le réglage de la tension doit être effectué à l'aide d'un régulateur.
Nom de l'entreprise
Pin 6, RST. Je vous en prie.

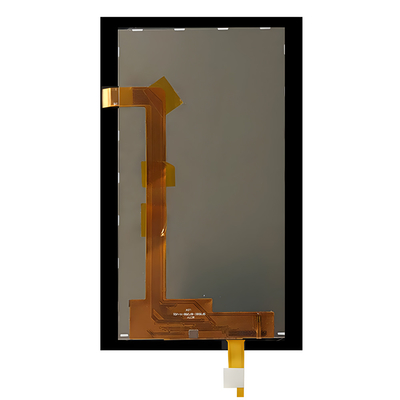

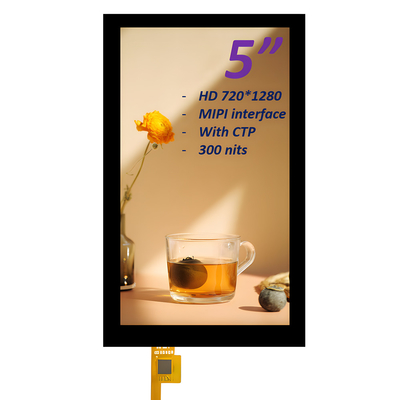

Affichage LCD TFT capacitif de 5 pouces, PCAP TFT 5 pouces 720*1280 pixels Affichage d'image du produit
