Détails sur le produit:
|
| Produit: | 4TFT à écran tactile résistif de 0,3 pouce | Résolution: | Pour les produits de la catégorie 1 |
|---|---|---|---|
| Direction de la vue: | IPS, tous les angles de vue | Le système d'exploitation du pilote: | ST7283 |
| Écran tactile: | Panneau tactile résistif (RTP) | Numéro de broche: | 40 épingles |
| Connexion: | ZIF FPC 46 mm | Luminance extérieure: | 500 cd/m2 (nits) |
| Voltage de fonctionnement: | 3.3V | Interface: | RGB |
| Température de fonctionnement.: | 20°C à +70°C | Température de stockage.: | -30°C à +80°C |
| Durée de vie des LED: | 40, 000 heures | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | IPS Résistant au toucher,4Module LCD TFT de 3 pouces,480x272 pointille le module de TFT LCD |
||

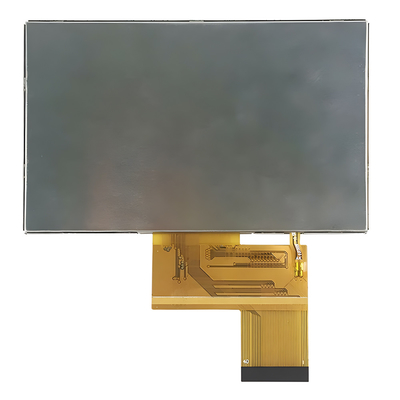

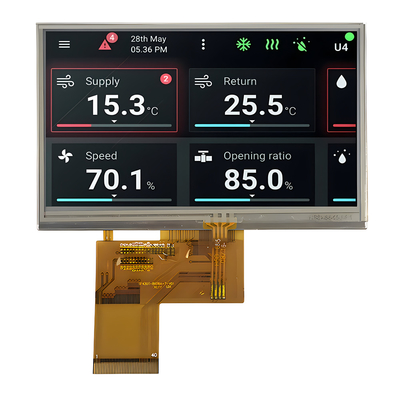

À propos de cet article SFTO430JS-7025A-T 4.3 pouces IPS résistif Touchsceen TFT
Le Saef Technology SFTO430JS-7025A-T est un module LCD TFT haute performance de 4,3 pouces conçu pour une variété d'applications.offrant une flexibilité dans la connectivitéLa tension d'alimentation de ce module varie de 3V à 3,6V, avec une valeur typique de 3,3V. Ce module LCD TFT est de type IPS, offrant un angle de vue complet pour une expérience de visualisation cohérente.Avec une luminosité de 500 nits, il est adapté à une utilisation à l'intérieur comme à l'extérieur, assurant la lisibilité dans diverses conditions d'éclairage.
The module's wide operating temperature range -20℃ to +70℃ and storage temperature range of -30℃ to +80℃ make it ideal for industrial and commercial applications where devices may be subjected to temperature extremes.
Le SFTO430JS-7025A-T est une solution polyvalente pour un large éventail d'applications, y compris mais sans s'y limiter:
- Équipement industriel
- Des scanners.
- Systèmes de domotique
- Systèmes de contrôle d'accès
- Équipement de surveillance
- Des analyseurs
- Systèmes de sécurité
Sa capacité d'écran tactile résistif permet l'interaction de l'utilisateur, ce qui en fait un choix convivial pour les appareils qui nécessitent à la fois une fonctionnalité d'affichage et tactile.Le SFTO430JS-7025A-T est une solution d'affichage robuste et fiable pour les applications où une visibilité et une durabilité élevées sont essentielles.
Informations sur le produit
| Produit: | 4TFT à écran tactile résistif de 0,3 pouces |
| Résolution: | 480x272 |
| La luminance de surface: | 500 Cd/m2 (nits) |
| Direction de la vue: | IPS, tous les angles de vue |
| Interface: | RGB |
| Le pilote IC: | Pour les produits à base de plantes: |
| Numéro de broche: | 40 épingles |
| Écran tactile: | Panneau tactile résistif (RTP) |
| Connexion: | ZIF FPC 46 mm |
| Voltage de fonctionnement: | 3.3V |
| Température de fonctionnement: | -20°C à +70°C |
| Température de stockage: | -30°C à +80°C |
| Durée de vie de la LED: | 40000 heures |
| Conformité: | Conforme à la réglementation REACH et RoHS |
Tracé de contour mécanique
Définition de la broche
| Je ne veux pas. | Nom PIN | Résultats | Définition |
| 1 | LED-K | Je suis... | Cathode à LED |
| 2 | LED-A | Je suis... | Anode à LED |
| 3 | VSS | Je suis... | La puissance de la terre |
| 4 | VDD | Je suis... | Source d'énergie |
| 5 à 12 | R00-R07 | Je suis... | Signal de données rouge (LSB) |
| 13 à 20 | G00-G07 | Je suis... | Signal de données vert (LSB) |
| 21 à 28 | R00-R07 | Je suis... | Signal de données bleu (LSB) |
| 29 | VSS | Je suis... | La puissance de la terre |
| 30 | DLCK | Je suis... | Signal d'horloge pour échantillonner chaque date |
| 31 | DISP | Je suis... | Affichage du signal ON/OFF |
| 32 | HSYNC | Je suis... | Signal de synchronisation horizontal |
| 33 | VSYNC | Je suis... | Signal de synchronisation verticale |
| 34 | DE | Je suis... | Données d'entrée activées |
| 35 | N.C. | - | Ouvert |
| 36 | Le GND | Je suis... | La puissance de la terre |
| 37 | XR | Je suis... | PIN du panneau tactile |
| 38 | YD | Je suis... | PIN du panneau tactile |
| 39 | Pour les produits: | Je suis... | PIN du panneau tactile |
| 40 | Les États membres | Je suis... | PIN du panneau tactile |
Limite absolue maximale
| Nom de l'article | Le symbole | Valeur | Unité |
| Voltage d'alimentation pour logique | VDD | 3.0 à 3.6 | V |
| Voltage d'entrée | Le vin | VDD + 0.3 | V |
| Température de fonctionnement | - Je vous en prie. | - 20 à 70 | °C |
| Température de stockage | Tstg | - 30 à 80 | °C |
| Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité | Condition d'essai |
| Voltage de fonctionnement | VDD | 3.0 | 3.3 | 3.6 | V | - |
| Courant d'alimentation | DSI | - | TBD | - | - Je ne sais pas | VDD = 3,3 V, Ta = 25 °C |
| Voltage d'entrée | VIH | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| Courant de fuite d'entrée | IIL | - | TBD | - | - Je ne sais pas | VIN = VDD ou VSS |
Caractéristiques électro-optiques du rétroéclairage
| Nom de l'article | Le symbole | Résultats | Type de produit | Maximum | Unité |
Le test Condition |
Nom de l'entreprise |
| Voltage d'alimentation | Vf | 20.3 | 22.4 | 24 | V | Si = 20 mA | - |
| Courant d'alimentation | Si | - | 20 | - | - Je ne sais pas | - | - |
| Voltage inverse | - Je ne sais pas. | - | - | 5 | V | - | |
| Dissipation de puissance | Pd | - | 448 | - | mW | - | |
| Intensité lumineuse pour la LCM |
- |
- | 500 | - | Cd/m2 | Si = 20 mA | - |
| Uniformité pour la MPC | - | 70 | 75 | - | Pourcentage | Si = 20 mA | - |
| Couleur du rétroéclairage | Blanc | ||||||
