Produit:	0.96 pouces graphique OLED	Résolution:	- Je ne sais pas
Couleur:	Jaune+Bleu (deux couleurs)	Optique:	Tous les angles de visualisation
Taille du module:	24.7416.91.42 (mm)	Verres:	OLED
Contrôleur:	SSD1315	température de fonctionnement:	-40°C à +80°C
Numéro de broche:	30 épingles	Interfaces:	6800/8080 parallèle, SPI à 4 fils et I2C
Durée de vie:	50, 000 heures	Lumière:	180 nits
Ratio de contraste:	20, 000 : 1	Conformité:	Conforme à la réglementation REACH et RoHS
Mettre en évidence:	Affichage OLED mince à double couleur , Interface SPI Affichage OLED mince , Interface SPI Affichage OLED mince

Je ne veux pas.	Le symbole	Fonction
1	N.C. (GND)	Pinceau de support réservé Les broches de support peuvent réduire les influences des contraintes sur les broches de fonction.
2	C2P	Le terminal positif du condensateur d'inversion volant est le terminal négatif du condensateur d'accélération volant.Ils doivent flotter lorsque le convertisseur n'est pas utilisé..
3	C2N
4	C1P
5	C1N
6	VBAT	Énergie pour le circuit de convertisseur CC/DC Il s'agit de la broche d'alimentation du tampon interne du convertisseur de tension CC/DC. Elle doit être connectée à une source externe lorsque le convertisseur est utilisé.Il doit être connecté au VDD lorsque le convertisseur n'est pas utilisé.
7	N.C.	N.C.
8	VSS	Le terrain du circuit logique C'est une épingle de terre, elle sert de référence pour les épingles logiques, elle doit être connectée à la terre externe.
9	VDD	L'alimentation de la logique C'est une broche d'alimentation, elle doit être connectée à une source externe.
10	BS0	Sélectionnez le protocole de communication Ces broches sont des entrées de sélection de l'interface MCU. le tableau suivant:
11	BS1
12	BS2
13	Je suis désolé.	Sélectionner la puce Cette épingle est l'entrée de sélection de la puce. La puce est activée pour la communication MCU uniquement lorsque CS # est bas.
14	Ressources résiduelles	Réinitialisation de l'alimentation du contrôleur et du pilote Cette broche est l'entrée du signal de réinitialisation.
15	D/C#	Données/contrôle de commande Cette broche est la broche de contrôle Données/Commandes. Lorsque la broche est tirée vers le haut, l'entrée à D7~D0 est traitée comme des données d'affichage. Lorsque la broche est abaissée, l'entrée à D7 ~ D0 sera transférée au registre de commande. Pour une relation détaillée avec les signaux d'interface MCU, veuillez vous référer aux diagrammes de caractéristiques de synchronisation. Lorsque la broche est tirée vers le haut et que le mode d'interface série est sélectionné, les données au SDIN sont traitées comme des données.En mode I2C, cette épingle agit comme SA0 pour la sélection de l'adresse slave.
16	R/W#	Lire/écrire Sélectionner ou écrire Cette épingle est l'entrée de l'interface MCU. Lors de l'interface avec un microprocesseur de la série 68XX, cette épingle sera utilisée comme entrée de sélection de lecture/écriture (R/W#).Tirez cette épingle à hauteur pour le mode de lecture et tirez-le à bas pour le mode d'écriture. Lorsque le mode d'interface 80XX est sélectionné, cette broche sera l'entrée d'écriture (WR#).
17	R/RD#	Lire/Écrire Activer ou Lire Cette épingle est l'entrée de l'interface MCU. Lors de l'interface avec un microprocesseur de la série 68XX, cette épingle sera utilisée comme le signal Enable (E).L'opération lecture/écriture est initiée lorsque cette broche est tirée haut et que le CS# est tiré bas. Lors de la connexion à un microprocesseur 80XX, cette broche reçoit le signal de lecture (RD#).
18 à 25 ans	D0 à D7	Bus d'entrée/sortie de données hôte Ces broches sont des bus de données bidirectionnels de 8 bits qui doivent être connectés au bus de données du microprocesseur.D1 sera l'entrée de données série SDIN et D0 sera l'entrée d'horloge série SCLKLorsque le mode I2C est sélectionné, D2 et D1 doivent être fatigués ensemble et servir de SDAout et SDAin dans l'application et D0 est l'entrée d'horloge série SCL.
26	IREF	Référence actuelle pour le réglage de la luminosité Cette broche est une broche de référence de courant de segment. Une résistance doit être connectée entre cette broche et VSS. Réglez le courant inférieur à 12,5 μA.
27	VCOMH	Niveau de sortie de tension élevé pour le signal COM Cette broche est la broche d'entrée pour le niveau de sortie de tension élevé pour les signaux COM. Un condensateur doit être connecté entre cette broche et le VSS.
28	Le CCR	L'alimentation électrique du panneau OEL C'est la broche d'alimentation de tension la plus positive de la puce. Un condensateur de stabilisation doit être connecté entre cette broche et le VSS lorsque le convertisseur est utilisé.Il doit être connecté à une source externe lorsque le convertisseur n'est pas utilisé..
29	VLSS	La base du circuit analogique C'est une épingle de terre analogique, elle devrait être connectée à VSS de l'extérieur.
30	N.C. (GND)	Pinceau de support réservé Les broches de support peuvent réduire les influences des contraintes sur les broches de fonction.

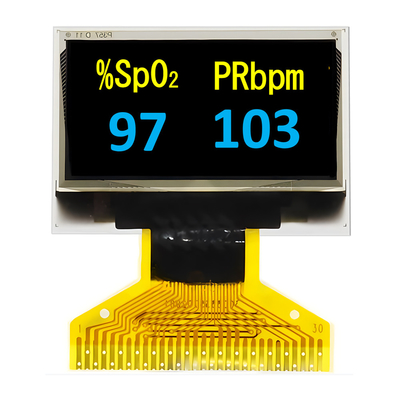

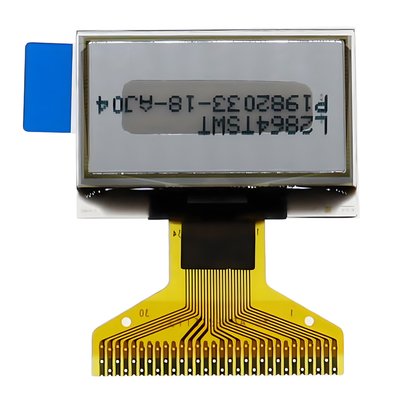

Dual couleur jaune + bleu 0,96 pouces écran OLED mince Interface SPI
