Détails sur le produit:
|
| Produit: | 0.49 pouces IIC OLED 4 épingle d'en-tête | Nombre de pixels: | Graphiques 64x32 |
|---|---|---|---|
| Le système d'exploitation du pilote: | SSD1315 ou équivalent | Mode d'affichage: | Matrix passif |
| Afficher la couleur: | Monochrome (blanc) | Service de conduite: | 1 / 32 Le devoir |
| Taille du module: | 15 x 15 x 2,42 (mm) | Zones actives: | 11.18 x 5,58 (mm) |
| La hauteur des pixels: | 0.175 x 0,175 (mm) | Taille de pixel: | 00,155 x 0,155 (mm) |
| Direction de la vue: | Tous les angles de visualisation | Interface: | I2C |
| Connexion: | Pinceau d'en-tête | Numéro de broche: | 4 bornes |
| Durée de vie: | 50,000 heures @60cd/m2 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 0Affichage graphique OLED de 49 pouces,SSD1315 Affichage graphique OLED,Affichage graphique OLED I2C |
||
OLED graphique de 0,49 pouce avec 4 broches d'en-tête SSD1315
Examen rapide du produit
Le numéro de modèle SFOM049JY-6432WB
Taille: 0,49 pouce
Type: graphique
¢structure: COG+PCB
¢ 64x32 Matrice de points
¢IC:SSD1315 ou équivalent
Énergie de 3 V
Taxe de 1/32
¢ Interface: I2C
Couleur d'affichage: blanc / jaune
Définition
SFOM049JY-6432WB est un écran OLED graphique de 0,49 pouce qui a une structure COG avec une carte PCB, constituée de 64x32 pixels.tension d'alimentation pour logique 3V, 1/32 cycle de travail. Le module SFOM049JY-6432WB peut fonctionner à des températures allant de -40°C à +80°C; ses températures de stockage varient de -40°C à +85°C.une application pour la maison intelligenteLe module SFOM049JY-6432WB prend en charge l'alimentation interne de la pompe de charge et l'alimentation VCC externe.
Caractéristiques
| Produit: | 0.49 pouces IIC OLED 4 broches d'en-tête |
| Nombre de pixels: | Graphiques 64x32 |
| Le pilote IC: | SSD1315 ou équivalent |
| Mode d' affichage: | Matrice passive |
| Couleur d'affichage: | Monochrome (blanc) |
| Fonction de conduite: | 1 / 32 Le devoir |
| Taille du panneau | 15 x 15 x 2,42 (mm) |
| Zone active: | 11.18 x 5,58 (mm) |
| La hauteur des pixels: | 0.175 x 0,175 (mm) |
| Taille des pixels: | 0.155 x 0,155 (mm) |
| Direction de la vue: | Tous les angles |
| Interface: | Le secteur privé |
| Connexion: | Loterie/Hotbar (personnalisable) |
| Numéro de broche: | 4 épingles |
| Durée de vie: | 50,000 Heures @60cd/m2 |
| Conformité: | Conforme à la réglementation REACH et RoHS |
Graphique OLED de 0,49 pouce avec 4 broches d'en-tête SSD1315 Prise en charge de l'interface I2CDessin du produit
![]()
| Je ne veux pas. | Le symbole | Fonction |
|---|---|---|
| 1 | Le GND | Le sol |
| 2 | Le CCR | Entrée d'alimentation. |
| 3 | Le SCL | Lorsque l'interface I2C est sélectionnée, D0 sert de plaque d'entrée d'horloge série (SCL) et D1 de plaque d'entrée de données série (SDAI). |
| 4 |
Le SDA |
| Paramètre | Le symbole | - Je vous en prie. | Je suis désolé. | Unité |
|---|---|---|---|---|
| Voltage d'alimentation pour la logique | Le CCR | 0 | 4.0 | V |
| Voltage d'alimentation pour affichage | VCC1 | 0 | 16.0 | V |
| Température de fonctionnement | Le TOP | - Quarante | + 80 | °C |
| Température de stockage | TSTG | - Quarante | + 85 | °C |
| Nom de l'article | Le symbole | Condition | - Je vous en prie. | Le type | Je suis désolé. | Unité |
|---|---|---|---|---|---|---|
| Voltage d'alimentation pour la logique | Le CCR | - Je ne sais pas. | 2.8 | 3.0 | 3.2 | V |
| Commencez à haute tension. | VIH | - Je ne sais pas. | 0.8 × VDD | - Je ne sais pas. | VDDIO | V |
| Passez à basse tension. | VIL | - Je ne sais pas. | 0 | - Je ne sais pas. | 0.2 × VDD | V |
| Sortie haute tension. | VOH | - Je ne sais pas. | 0.9 × VDD | - Je ne sais pas. | VDDIO | V |
| Sortie basse tension. | VOL | - Je ne sais pas. | 0 | - Je ne sais pas. | 0.1 × VDD | V |
| 50% de contrôle du tableau de bord en cours d'exécution | CPI | VCC1 = 7,5 V | - Je ne sais pas. | 13.0 | 26.0 | - Je ne sais pas |

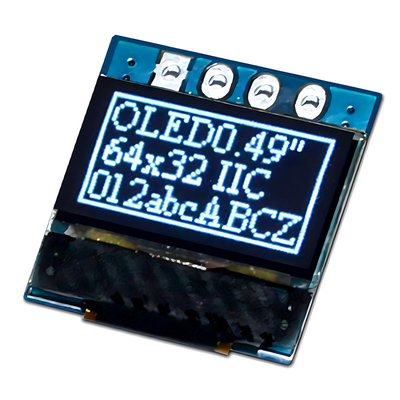

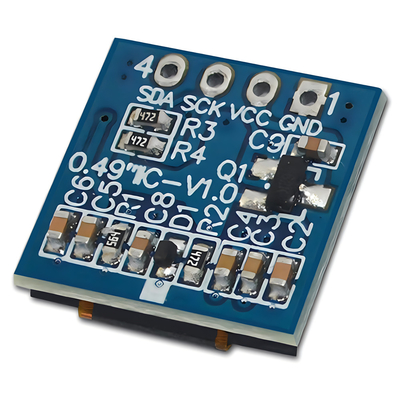

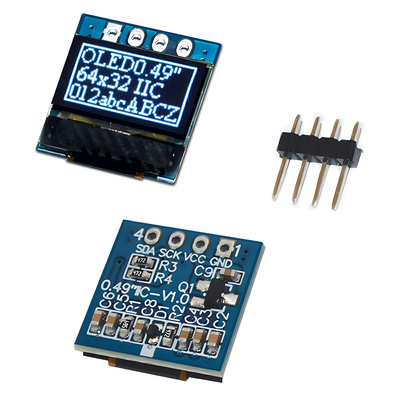

Graphique OLED de 0,49 pouce avec 4 broches d'en-tête SSD1315 Prise en charge de l'interface I2CImage du produit
![]()
![]()
![]()
