Détails sur le produit:
|
| Produit: | 1Écran OLED de 54 pouces | Résolution: | Résolution de 128x64 points |
|---|---|---|---|
| Mode d'affichage: | Affichage par matrice passive | Interface: | I2C |
| Optique: | Tous les angles de visualisation | Le contour de Dim.: | 47.0(L) x 43.0(W) x 13.8 ((T) mm |
| Zones actives: | 35.06 ((L) x 17.52 ((W) mm | La hauteur des pixels: | 0.274 x 0,274 mm |
| méthode de conduite: | 1/64 Cycle de travail | température de fonctionnement: | -40°C à +70°C (peut être personnalisé) |
| Température de stockage.: | -40°C à +85°C | Le système d'exploitation du pilote: | SSD1309 ou équivalent |
| Numéro de broche: | 4 broches d'en-tête, 7 broches en option | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Affichage graphique OLED I2C,1Affichage OLED graphique de 54 pouces,Module d'affichage OLED de 128x64 points |
||
¥MNom de la marqueLe numéro d'enregistrement est le numéro d'enregistrement de l'entreprise.
Type: OLED graphique de 1,5"
¢ Structure : COG+PCB
¢ 128 x 64 points
¢ IC:SSD1309
Énergie de 5 V
¥1/64taxe de douane
Interface: SPI, I2C
Couleur d'affichage: blanc / bleu

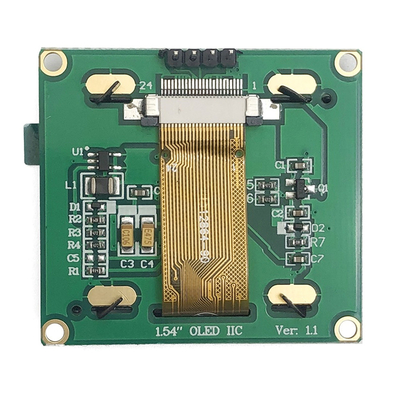

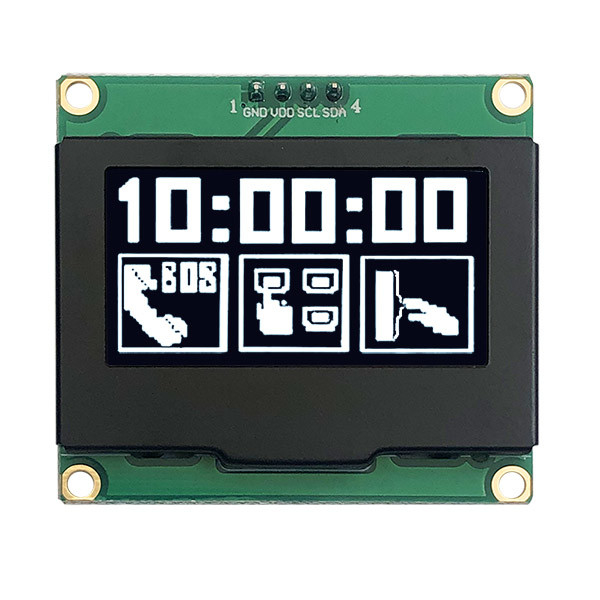

Lorsque vous avez besoin d'un petit écran OLED beaucoup plus lumineux, avec un contraste beaucoup plus élevé, des angles de vision plus larges et une consommation de courant plus faible, l'écran OLED SAEF COB graphique no.SFOM154YZ4-12864WB-01 est un bon choix. Ce module OLED 1.54 ′′ est intégré à un circuit intégré SSD1309 qui a une dimension de contour de 47,0 ′′L x 43,0 ′′W x 13,8 ′′T mm et la partie visible de l'OLED mesure 1,54 ′′ en diagonale et contient 128 x 64 pixels.Il est capable de communiquer en utilisant l'interface SPI et I2C.
Caractéristiques du produit
| Produit: | 1Écran OLED de 54 pouces |
| Résolution: | Résolution de 128x64 points |
| Interface: | Le secteur privé |
| Mode d' affichage: | Affichage par matrice passive |
| Optique: | Tous les angles |
| Le contour de Dim.: | 47.0(L) X 43.0(W) X 13.8(T) Mm |
| Zone active: | 35.06 ((L) X 17.52 ((W) Mm |
| La hauteur des pixels: | 0.274 x 0,274 mm |
| Mode de conduite: | 1/64 Le cycle de travail |
| Température de fonctionnement: | -40°C à +70°C (personnalisable) |
| Température de stockage: | -40°C à +85°C |
| Numéro de broche: | 4 épingles d'en-tête, |
| Le pilote IC: | SSD1309 ou équivalent |
| Conformité: | Conforme à la réglementation REACH et RoHS |

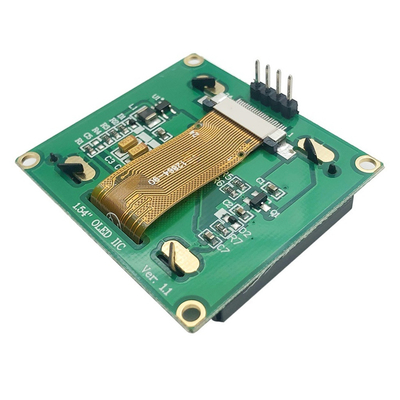

1.54 pouces OLED affichage graphique
Diagramme schématique
Fonction de broche d'interface
| Je ne veux pas. | Le symbole | Fonction |
|---|---|---|
| 1 | Le GND | Le sol |
| 2 | Le CCR | Entrée d'alimentation. |
| 3 | Le SCL | Lorsque l'interface I2C est sélectionnée, D0 sert de plaque d'entrée d'horloge série (SCL) et D1 de plaque d'entrée de données série (SDAI). |
| 4 | Le SDA |
Caractéristiques du courant continu
|
Caractéristiques |
Le symbole | Conditions d'utilisation | - Je vous en prie. | Le type | Je suis désolé. |
Unité |
| Voltage d'alimentation pour la logique | VDD | 1.65 | 2.8 | 3.3 | V | |
| Voltage d'alimentation pour affichage | Le CCR | 11.5 | 12 | 12.5 | V | |
| Input de haut niveau | VIH | 0.8 × VDD | - | - | V | |
| Input de bas niveau | VIL | - | - | 0.2 × VDD | V | |
| Produits de haut niveau | VOH | Pour les appareils de traitement des données, la fréquence de sortie est la fréquence de sortie. | 0.9 × VDD | - | - | V |
| Sortie à faible niveau | VOL | Pour les appareils de traitement des données, la fréquence de sortie est la fréquence de sortie. | - | - | 0.1 × VDD | V |
|
Courant d'alimentation VDD Pour les appareils de commande électrique, la valeur de l'indicateur d'alimentation doit être égale ou supérieure à: IREF = 10 uA, non Panneau attaché, Affichage allumé, tout allumé, |
DSI |
Contraste = FFh |
- |
90 |
110 |
μA |
|
Courant d'alimentation VCC Le VDD est égal à 2,8 V, le VCC est égal à 12, IREF = 10 uA, pas de panneau est attaché, Affichage allumé |
CPI |
- |
450 |
580 |
μA |
|
|
Produit du segment courant, VDD = 2,8 V, VCC = 12V, IREF = 10 uA, Affichage allumé. |
Résultats de l'enquête |
Contraste = FFh | 280 | 310 | 340 |
μA |
| Contraste = AFh | - | 215 | - | |||
| Contraste = 7Fh | - | 155 | - | |||
| Contraste = 3Fh | - | 78 | - | |||
| Contraste = 0Fh | 20 | - | ||||
|
Courant en mode veille pour VDD |
D.I.D., sommeil |
Pour les appareils de commande électronique, la valeur de l'indicateur d'alimentation doit être supérieure ou égale à: Écran éteint, non. panneau attaché |
- |
- |
10 |
μA |
|
Courant en mode veille pour VCC |
ICC, le sommeil |
Pour les appareils de commande électronique, la valeur de l'indicateur d'alimentation doit être supérieure ou égale à: Écran éteint, non. panneau attaché |
- |
- |
10 |
μA |
Spécifications électriques
|
Caractéristiques |
Le symbole | Conditions d'utilisation | - Je vous en prie. | Le type | Je suis désolé. | Unité |
| Consommation de courant en mode normal | Tous les pixels allumés | - | 17 | 25 | - Je ne sais pas | |
| consommation de courant en mode veille | Mode veille 10% pixels allumés | - | 0.5 | 1.5 | - Je ne sais pas | |
| Consommation en mode normal | Tous les pixels allumés | - | 71.5 | 97.5 | mW | |
| Consommation en mode veille | Mode veille 10% pixels allumés | - | 6.5 | 19.5 | mW | |
| Lumière | Je vous en prie | - | 90 | 110 | - | cd/m2 |
| C.I.E. (blanc) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Contraste dans une pièce sombre | Résultats | - | 2000:1 | - | - | |
|
Angle de vue
|
- | 160 | - | - | degré |
Caractéristiques de synchronisation de l'interface I2C
|
Le symbole |
Définition | - Je vous en prie. | Je suis désolé. |
Unité |
| cycles | Temps de cycle de l'horloge | 2.5 | - | μs |
| Le début | Temps d'arrêt de la condition de démarrage | 0.6 | - | μs |
| THD | Temps de rétention des données (pour SDAOUT PIN) | 0 |
- |
ns |
| Temps de rétention des données (pour ¢SDAIN ¢ Pin) | 300 | |||
| TSD | Temps de configuration des données | 100 | - | ns |
| TSSTART |
Temps de configuration de la condition de démarrage (Rélevant uniquement pour une condition de démarrage répétée) |
0.6 | - | μs |
| TSSTOP | Temps de réglage de l'état d'arrêt | 0.6 | - | μs |
| TR | Temps de levée pour les données et les broches d'horloge | 300 | ns | |
| TF | Temps d'automne pour les données et les broches d'horloge | 300 | ns | |
| L' écoulement | Temps d'arrêt avant le début d'une nouvelle transmission | 1.3 | - | μs |
1Affichage graphique OLED de 54 pouces
