Détails sur le produit:
|
| Produit: | 3Module LCD de 5 pouces | Résolution: | pixels 320x480 |
|---|---|---|---|
| Direction de la vue: | 12 heures | Écran tactile: | Écran tactile résistif |
| Dimension en verre de couverture: | Personnalisable ou facultatif | Interface: | RGB/MCU facultatif |
| Numéro de broche: | 45 bornes | Connexion: | ZIF FPC |
| Luminance extérieure: | 300cd/m2 (nits) | Durée de vie des LED: | 40, 000 heures |
| Mettre en évidence: | L'écran LCD TFT 320x480,LCD TFT à écran tactile résistif,3écran LCD de 5 pouces |
||

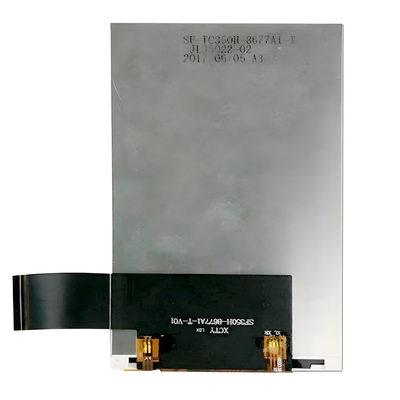

3.5" 320x480 TFT LCD 12 heures
Le numéro de modèle SF-TC350H-8677A1-T
SF-TC350H-8677A1-T est un module TFT-LCD. Il est composé d'un panneau TFT-LCD, d'un circuit intégré de pilote, d'un FPC, d'une unité de rétroéclairage et d'un écran tactile résistif.La zone d'affichage 5 ′′ contient 320X ((RGB) X480 pixels et peut afficher jusqu'à 262K couleurs.Ce produit est conforme au critère environnemental RoHS.
SF-TC350H-8677A1-T est un module d'affichage LCD TFT de type transmissif TN diagonale de 3,5 pouces.Ce module d'affichage TFT utilise le pilote IC ILI9488 qui prend en charge l'interface MCU+RGBCe module LCD TFT 320x480 a une luminosité de 300 cd/m2 avec un rapport de contraste (valeur typique) de 500:1Le module fonctionne à une température comprise entre -20°C et +70°C, la température de stockage varie entre -30°C et +80°C.
Écran tactile résistif 3,5" TFT LCD Produit dessin
Description du code PIN
| Je ne veux pas. | Nom PIN | Résultats | Définition |
| 1 | Le GND | Je suis... | Le sol |
| 2 | LEDA | Je vous en prie. | Anode à LED |
| 3 | LEDK | Je vous en prie. | Cathode à LED |
| 4 | Le GND | Je suis... | Le sol |
| 5 | Le CCR | Je suis... | Appareil électrique 2.8V Voltage |
| 6 | Le CCR | Je suis... | Appareil électrique 2.8V Voltage |
| 7 | Le GND | Je suis... | Le sol |
| 8 | Réinitialiser | Je suis... | Signal d'entrée de réinitialisation LCM |
| 9 | VSYNC | Je suis... | Signal de synchronisation verticale du cadre |
| 10 | HSYNC | Je suis... | Signal de synchronisation horizontale en ligne |
| 11 | Les États membres | Je suis... | Signal d'horloge en points pour le fonctionnement de l'interface RVB |
| 12 | ÉNABLE | Je suis... | Signal d'activation des données pour le fonctionnement de l'interface RVB |
| 13 | Le GND | Je suis... | Le sol |
| 14 | Résultats de l'enquête | Je suis... | Sélectionnez le signal de mode Interface. |
| 15 | Résultats | Je suis... | Sélectionnez le signal de mode Interface. |
| 16 à 31 | Le nombre d'étoiles est le suivant: | Résultats | Affichage des données d'entrée/sortie |
| 32 | Le GND | Je suis... | Le sol |
| 33 | Le SDA | Je suis... | Signal d'entrée en série |
| 34 | Le WRX-SCL | Je suis... | Lire le bouton d'entrée du signal stroboscopique |
| 35 | Le CSX | Je suis... | Pin d'entrée pour le signal de sélection des puces |
| 36 | Le GND | Je suis... | Le sol |
| 37 | XR | Je vous en prie. | Le pin du panneau tactile |
| 38 | YD | Je vous en prie. | Le pin du panneau tactile |
| 39 | Pour les produits: | Je vous en prie. | Le pin du panneau tactile |
| 40 | Les États membres | Je vous en prie. | Le pin du panneau tactile |
| 41 | DCX | Je suis... | Signal de sélection du registre |
| 42 | Résultats de l'enquête | Je suis... | Sélectionnez le signal de mode Interface. |
| 43 | RDX | Je suis... | Signal de lecture |
| 44 | Le GND | Je suis... | Le sol |
| 45 | TE | Je suis... | Servir de signal de sortie TE (effet de déchirure) |
Notes de crédit maximales absolues
| Nom de l'article | Le symbole | Valeur | Unité |
| Voltage d'alimentation pour logique | VDD | 1.6 à 3.3 | V |
| Voltage d'entrée | Le vin | VDD + 0.3 | V |
| Température de fonctionnement | - Je vous en prie. | - 20 à 70 | °C |
| Température de stockage | Tstg | - 30 à 80 | °C |
Caractéristiques du courant continu (VDD=2,8V,Ta=25°C)
| Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité | Condition d'essai |
| Voltage de fonctionnement | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Courant d'alimentation | DSI | - | - | 5 | - Je ne sais pas | VDD = 2,8 V, Ta = 25 °C |
| Voltage d'entrée | VIH | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Courant de fuite d'entrée | IIL | - Une.0 | - | 1.0 | - Je ne sais pas | VIN = VDD ou VSS |
Caractéristiques électro-optiques du rétroéclairage
| Nom de l'article | Le symbole | Résultats | Type de produit | Maximum | Unité |
Le test Condition |
Nom de l'entreprise |
| Voltage d'alimentation | Vf | - | 19.2 | - | V | Si = 20 mA | - |
| Courant d'alimentation | Si | - | 20 | - | - Je ne sais pas | - | - |
| Voltage inverse | - Je ne sais pas. | - | - | 5 | V | - | |
| Dissipation de puissance | Pd | - | - | - | mW | - | |
| Intensité lumineuse pour la LCM |
- |
- | 300 | - | Cd/m2 | Si = 20 mA | - |
| Uniformité pour la MPC | - | 80 | - | - | Pourcentage | Si = 20 mA | - |
| Couleur du rétroéclairage | Blanc | ||||||
Spécifications du panneau d'écran tactile
| Nom de l'article | Le symbole | Je ne sais pas. | Le type. | - Je vous en prie. | unité | Nom de l'entreprise |
| La transparence | - | - | 82 | - | % | Le système de contrôle de l'eau |
| Neige | - | - | 1 | - | % | Le système de contrôle de l'eau |
| Dureté de la surface | - | - | 3 | - | H est | 150 gf 45° |
| Résistance à l'écaillage du FPC | - | 5 | - | N | vers le haut 90° | |
| Le pliage de la FPC | - | - | 3 | - | cycle | R est égal à 1.0, 90° |
| Force d'entrée | - | - | 50 | Gf | - | |
| Voltage nominal | Touche en V | 7 | V | DC | ||
| Résistance de l'axe X | Rx | 150 | 500 | Le code PIN du FPC | ||
| Résistance de l'axe X | - Je ne sais pas. | 300 | 900 | |||
| Linearité | - | - | ± 15 | ± 20 | % | - |
| Il bavarde. | - | - | - | 15 | ms | - |
| Résistance à l'isolation | Ri | 10 | - | - | MΩ | - |
| Notes sur la vie | - | 100,000 | - | - | Les temps | - |
| Durée de vie | - | 1,000,000 | - | - | Les temps | - |
Caractéristiques optiques
| Je ne veux pas. | Titre | Le symbole | Conditions d'utilisation | Spécification | Unité | Nom de l'entreprise | |||
| - Je vous en prie. | Le type | Je suis désolé. | |||||||
| 1 | Temps de réponse | Tr+Tf | 25°C | - | 12 | 24 | Je vous en prie. | Les États membres | |
| 2 | Transmittance ((Sans polariseur) | T (%) | - | - | 14.74 | - | - | - | |
| 3 | Taux de contraste | Cr |
θ=0, Angle de vue normal |
400 | 500 | - | - | (1) ((3) | |
| 4 |
Vue Angle
|
Je vous en prie. | θR | CR>10 | - | 70 | - | Le degré | - |
| θL | - | 70 | - | ||||||
| - Je ne sais pas. | Θ+ | - | 70 | - | |||||
| Je ne sais pas. | - | 60 | - | ||||||
| 5 | Chromatisme | Blanc | X | Lumière C | 0.283 | 0.303 | 0.323 | - | - |
| Y | 0.305 | 0.325 | 0.345 | ||||||
| Le rouge | X | 0.606 | 0.626 | 0.646 | |||||
| Y | 0.314 | 0.334 | 0.354 | ||||||
| Verte | X | 0.257 | 0.277 | 0.297 | |||||
| Y | 0.529 | 0.549 | 0.569 | ||||||
| Le bleu | X | 0.122 | 0.142 | 0.162 | |||||
| Y | 0.102 | 0.122 | 0.142 | ||||||

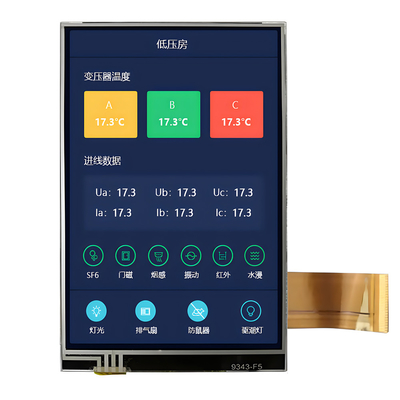

Écran tactile résistif 3,5 pouces TFT
