Détails sur le produit:
|
| Produit: | 2Affichage LCD TFT de 0,6 pouces | Résolution: | 480X320 |
|---|---|---|---|
| Direction de la vue: | IPS, tous les angles de vue | Écran tactile: | Panneau tactile résistif (RTP) |
| Le système d'exploitation du pilote: | R61531 | Numéro de broche: | 40 épingles |
| Connexion: | Type de connecteur de FPC | Luminance extérieure: | 250 cd/m2 (nits) |
| Température de fonctionnement: | -20°C à +70°C | Interface: | MCU |
| Durée de vie des LED: | 40, 000 heures | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | écran LCD TFT à écran tactile résistif 480x320,2.6 pouces écran tactile TFT LCD résistif,Interface MCU écran tactile résistif TFT LCD |
||
À propos de cet article Écran tactile résistif TFT LCD de 2,6 pouces SF-TC260A-9954A-T
Définition
L'écran tactile résistif TFT LCD de 2,6 pouces SF-TC260A-9954A-T est un produit d'affichage largement utilisé dans divers appareils électroniques.- Je ne sais pas.: la taille diagonale de l'écran est de 2,6 pouces, utilisant une technologie d'écran tactile résistif, une interface MCU, une résolution de 480x320 pixels et une technologie couleur 262K,permettant à l'ensemble de l'écran de fournir des images claires et vivesAdoption de la technologie IPS pour offrir aux utilisateurs un angle de vision large, assurant ainsi la qualité de l'image sous différents angles.La plage de température de travail de ce produit est de -20 ° C à 70 ° C, adapté à divers environnements d'utilisation.
Le dessin de contour
Description du code PIN
| Je ne veux pas. | Nom PIN | Résultats | Définition |
| 1 | Les États membres | Résultats | Signal d'entrée du tableau tactile |
| 2 | Pour les produits: | Résultats | Signal d'entrée du tableau tactile |
| 3 | YD | Résultats | Signal d'entrée du tableau tactile |
| 4 | XR | Résultats | Signal d'entrée du tableau tactile |
| 5 | Le GND | P | Le sol |
| 6 | CICVC | P | Énergie 2.8V/1.8V Voltage |
| 7 | C.I.V. | P | Appareil électrique |
| 8 | Résultats de l'enquête | Je suis... | SELECTION 8BIT/16BIT |
| 9 | Le GND | P | Le sol |
| 10 | Réinitialiser | Je suis... | Signal d'entrée de réinitialisation LCM |
| 11 | CS | Je suis... | Pin d'entrée pour le signal de sélection des puces |
| 12 | RS | Je suis... | Signal de sélection commandes/données. |
| 13 | Le GND | P | Le sol |
| 14 | WR | Je suis... | Écrivez le signal stroboscopique |
| 15 | RD | Je suis... | Lisez le signal stroboscopique. |
| 16 à 31 | Le nombre d'étoiles | Résultats | Signal de données |
| 32 | Le GND | P | Le sol |
| 33 | LED_A | P | Anode à LED |
| 34 | Le système de mesure de la lumière | P | Cathode à LED |
| 35 | LED_K2 | P | Cathode à LED |
| 36 | Le système de mesure de la lumière | P | Cathode à LED |
| 37 | Le système de mesure | P | Cathode à LED |
| 38 | LED_K5 | P | Cathode à LED |
| 39 | Le système de mesure de la lumière | P | Cathode à LED |
| 40 | Le GND | P | Le sol |
Limite absolue maximale
| Nom de l'article | Le symbole | Valeur | Unité |
| Voltage d'alimentation pour logique | VDD | 1.6 à 3.3 | V |
| Voltage d'entrée | Le vin | VDD + 0.3 | V |
| Température de fonctionnement | - Je vous en prie. | - 20 à 70 | °C |
| Température de stockage | Tstg | - 30 à 80 | °C |
Caractéristiques du courant continu (VDD=2,8V,Ta=25°C)
| Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité | Condition d'essai |
| Voltage de fonctionnement | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Courant d'alimentation | DSI | - | - | 5 | - Je ne sais pas | VDD = 2,8 V, Ta = 25 °C |
| Voltage d'entrée | VIH | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Courant de fuite d'entrée | IIL | - Une.0 | - | 1.0 | - Je ne sais pas | VIN = VDD ou VSS |
Caractéristiques électro-optiques du rétroéclairage
| Nom de l'article | Le symbole | Résultats | Type de produit | Maximum | Unité |
Le test Condition |
Nom de l'entreprise |
| Voltage d'alimentation | Vf | 3 | 3.2 | 3.4 | V | Si = 90 mA | - |
| Courant d'alimentation | Si | - | 90 | - | - Je ne sais pas | - | - |
| Voltage inverse | - Je ne sais pas. | - | - | 5 | V | - | |
| Dissipation de puissance | Pd | - | 192 | - | mW | - | |
| Intensité lumineuse pour la LCM |
- |
250 | 300 | - | Cd/m2 | Si = 90 mA | - |
| Uniformité pour la MPC | - | 80 | - | - | Pourcentage | Si = 90 mA | - |
| Couleur du rétroéclairage | Blanc | ||||||
Spécifications du panneau d'écran tactile
| Nom de l'article | Le symbole | Je ne sais pas. | Le type. | - Je vous en prie. | unité | Nom de l'entreprise |
| La transparence | - | - | 82 | - | % | |
| Neige | - | - | 1 | - | % | |
| Dureté de la surface | - | - | 3 | - | H est | |
| Résistance à l'écaillage du FPC | - | 5 | - | N | ||
| Le pliage de la FPC | - | - | 3 | - | cycle | |
| Force d'entrée | - | - | 50 | Gf | ||
| Voltage nominal | Touche en V | 7 | V | |||
| Résistance de l'axe X | Rx | 200 | 500 | |||
| Résistance de l'axe X | - Je ne sais pas. | 400 | 1000 | |||
| Linearité | - | - | ± 15 | ± 20 | % | - |
| Il bavarde. | - | - | - | 20 | ms | - |
| Résistance à l'isolation | Ri | 10 | - | - | MΩ | - |
| Notes sur la vie | - | 50,000 | - | - | Les temps | - |
| Durée de vie | - | 1,00,000 | - | - | Les temps | - |
Caractéristiques optiques
| Je ne veux pas. | Titre | Le symbole | Conditions d'utilisation | Spécification | Unité | Nom de l'entreprise | |||
| - Je vous en prie. | Le type | Je suis désolé. | |||||||
| 1 | Temps de réponse | Tr+Tf | 25°C | - | 15 | - | Je vous en prie. | Les États membres | |
| 2 | Transmittance (avec PL) | T (%) | - | - | 7.1 | - | - | - | |
| 3 | Taux de contraste | Cr |
θ=0, Angle de vue normal |
- | 600 | - | - | (1) ((3) | |
| 4 |
Vue Angle
|
Je vous en prie. | θR | CR>10 | 80 | - | Le degré | - | |
| θL | 80 | - | |||||||
| - Je ne sais pas. | Θ+ | 80 | - | ||||||
| Je ne sais pas. | 80 | - | |||||||

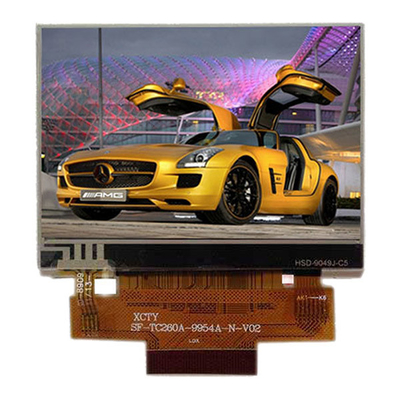

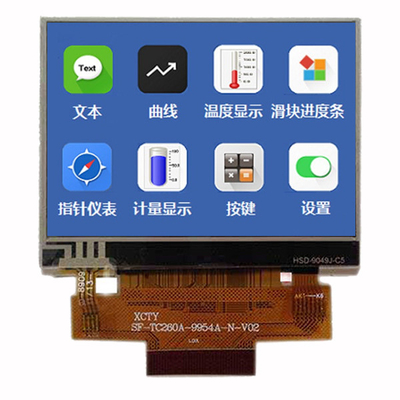

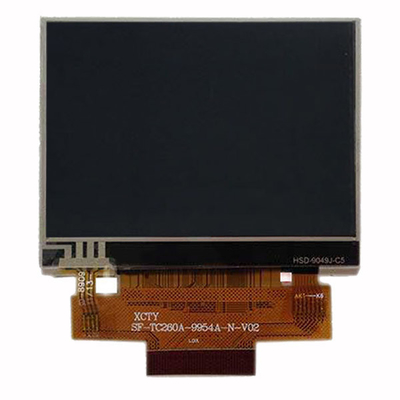

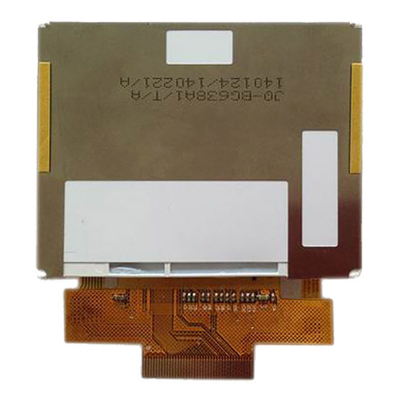

Image du produit
