Détails sur le produit:
|
| Produit: | Module d'affichage de 0,96 pouces OLED | Résolution: | Graphiques 128x64 |
|---|---|---|---|
| Le système d'exploitation du pilote: | SSD1306BZ ou équivalent | Le contour de Dim.: | 26.7x19.26x1.41 (mm) |
| Afficher la couleur: | Blanc et bleu facultatif | écran tactile: | Sans écran tactile (facultatif) |
| Direction de la vue: | Tous les angles de visualisation | Interface: | 6800, 8080, SPI, I2C |
| Connexion: | Loterie/Hotbar (personnalisable) | Numéro de broche: | 30 broches (peut être personnalisé) |
| Durée de vie: | 50,000 heures @60cd/m2 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Module d'affichage OLED à interface SPI,Module d'affichage de 0,96 pouces OLED |
||

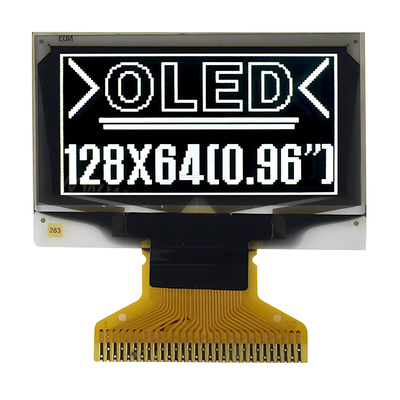

0.96 pouces affichage OLED interface SPI Introduction du produit
Examen rapide du produit
Définition
SF-OS096HX-12864W-01 est un module d'affichage OLED graphique COG de résolution 128x64, de taille diagonale 0,96 pouces.Le module est intégré avec SSD1306 IC; il prend en charge l'interface série SPI 6800, 8080, I2C et 4 fils. La tension d'alimentation pour la logique est de 3V, la tension d'alimentation pour l'affichage est de 7,5V, l'affichage avec 50% de courant du tableau de bord est de 6mA @ 7.5 Vcc (valeur typique), au volant 1/64.
SF-OS096HX-12864W-01 ce module OLED graphique COG de 0,96 pouces est adapté aux appareils portables, aux applications domestiques intelligentes, etc. Ce module peut fonctionner à des températures allant de -40°C à +70°C;sa température de stockage varie de -40°C à +85°C.
Avantages du produit
SAEF Technology est un fournisseur professionnel de modules OLED.Écrans OLED graphiques et panneaux d'affichage OLEDLa structure mécanique comprend les types Chip on Board (COB), Chip on Glass (COG) et TAB (Tape Automated Bonded).Les modules OLED SAEF présentent tous les avantages:
0.96 pouces Display OLED mince dessin du produit
Définition du pin d'interface
| Le code PIN n°. | Le symbole | Le type | Décrits des fonctions | |||||
| 1 | NC (GND) | P | Il devrait être relié à la terre. | |||||
| 2 | C2P |
Je suis... |
C1P/C1N-Pin pour le condensateur de la pompe de charge. C2P/C2N-Pin pour le condensateur de la pompe de charge. Ils doivent être flottants lorsque la pompe de charge n'est pas utilisée. |
|||||
| 3 | C2N |
comme ci-dessus |
||||||
| 4 | C1P | comme ci-dessus | ||||||
| 5 | C1N | comme ci-dessus | ||||||
|
6 |
VBAT |
P |
L'alimentation pour le circuit régulateur de la pompe de charge. Il doit être connecté à une source externe lorsque la pompe de charge est utilisée. Il doit flotter lorsque la pompe de charge n'est pas utilisée. |
|||||
| 7 | N.C. | N.C. | ||||||
| 8 | VSS | P | Il doit être relié à la terre. | |||||
| 9 | VDD | P | La broche d'alimentation du circuit logique doit être connectée à une source externe. | |||||
| 10 | BS0 | Interface sélectionnez les broches | ||||||
| 11 | BS1 | Interface sélectionnez les broches | ||||||
| 12 | Je vous en prie. | Interface sélectionnez les broches | ||||||
| 13 | Je suis désolé. | Je suis... | Choisissez une broche d'entrée. | |||||
| 14 | Ressources résiduelles | Je suis... | Réglage de l'entrée du matériel. | |||||
|
15 |
D/C# |
Je suis... |
C'est le code de commande. Lorsque la broche est tirée en haut, les données à D[7:0] sont des données. Lorsque la broche est tirée vers le bas, les données à D[7:0] sont une commande. Lorsque l'interface série à trois fils est sélectionnée, cette broche doit être connectée au VSS |
|||||
|
16 |
R/W# |
Je suis... |
sélectionnez la broche de lecture/écriture. est sélectionnée, cette broche doit être connectée à |
|||||
|
17 |
C'est pas vrai. |
Je suis... |
le pin de lecture/écriture activé. est sélectionnée, cette broche doit être connectée à |
|||||
| 18 | D0 |
Résultats |
Il s'agit d'un bus de données bidirectionnel de 8 bits qui doit être connecté au bus de données du microprocesseur. Lorsque le mode d'interface série est sélectionné, D2 doit être conservé NC, D1 sera l'entrée de données série: SDIN, D0 sera l'entrée d'horloge série: SCLK. Lorsque le mode I2C est sélectionné, D2, D1 doivent être liés et servir de SDA et D0 est l'entrée d'horloge série, SCL. |
|||||
| 19 à 25 | D1 à D7 |
Il s'agit d'un bus de données bidirectionnel de 8 bits qui doit être connecté au bus de données du microprocesseur. Lorsque le mode d'interface série est sélectionné, D2 doit être conservé NC, D1 sera l'entrée de données série: SDIN, D0 sera l'entrée d'horloge série: SCLK. Lorsque le mode I2C est sélectionné, D2, D1 doivent être liés et servir de SDA et D0 est l'entrée d'horloge série, SCL. |
||||||
|
26 |
IREF |
Je suis... |
Référence actuelle pour le réglage de la luminosité. Il s'agit d'une broche de référence de courant de sortie de segment. Une résistance doit être connectée entre cette broche et le VSS. |
| 27 | VCOMH | Je vous en prie. |
Niveau de tension désactivé du signal COM. Un condensateur doit être connecté entre cette broche et le VSS. |
|
28 |
Le CCR |
P |
L'alimentation pour la tension d'entraînement OLED. Un condensateur doit être connecté entre cette broche et le VSS, lorsque la pompe de charge est utilisée. Il doit être connecté à une source externe lorsque la pompe de charge n'est pas utilisée. |
| 29 | VLSS | P | C'est une épingle de terre analogique, elle devrait être connectée à VSS de l'extérieur. |
| 30 | NC (GND) | P | Il devrait être relié à la terre. |
Notes de crédit maximales absolues
| Caractéristique | Le symbole | Valeur standard | Unité | Les notes | ||
| Résultats de l'enquête | Type de produit | Maximum | ||||
| Voltage de l'alimentation électrique (1) | VDD | - Je ne sais pas.3 | - | Plus de quatre.0 | V | 1,2 |
| Voltage de l'alimentation électrique (2) | VBAT | - Je ne sais pas.3 | - | 4.5 | V | 1,2 |
| Voltage de l'alimentation électrique (3) | Le CCR | 0 | - | 15.0 | V | 1,2 |
| Température de fonctionnement | Le TOPR | - Quarante | - | + 70 | 0C | |
| Température de stockage | TSTG | - Quarante | - | + 85 | 0C | 3 |
| Durée de vie (120 cd/m2) | 10000 | - | - | heure | 4 | |
| Durée de vie (80 cd/m2) | 30000 | - | - | heure | 4 | |
| Durée de vie (60 cd/m2) | 50000 | - | - | heure | 4 | |
Note 1: Toutes les tensions ci-dessus sont basées sur le principe VSS = 0 V .
Note 2: Lorsque ce module est utilisé au-delà des valeurs maximales absolues ci-dessus, une rupture permanente du module peut survenir.il est souhaitable d'utiliser ce module dans les conditions prévues à la section 9-1 Charactéristiques électriques en courant continu Si ce module est utilisé au-delà de ces conditions, un dysfonctionnement du module peut survenir et la fiabilité du module peut se détériorer.
Note 3: Les plages de température définies n'incluent pas le polariseur, dont la température maximale doit être de 80 °C.
Note 4: VCC = 9,0 V, Ta = 25 °C, 50% dans le jeu d'échecs.
La durée de vie moyenne à température ambiante est estimée par le fonctionnement accéléré à haute température.
Caractéristiques électriques en courant continu
| Le symbole | Paramètre | Condition d'essai | Valeur standard | Unité | ||
| Résultats de l'enquête | Type de produit | Maximum | ||||
| VDD | Voltage d'alimentation logique | - | 1.65 | 2.8 | 3.3 | V |
| VBAT | Voltage d'alimentation du régulateur de la pompe de charge | Pompes de charge interne activées | 3.5 |
- |
4.2 | V |
| Le CCR | Voltage de fonctionnement pour OLED (généré par pompe de charge) | Pompes de charge interne activées | 7.0 | 7.5 | V | |
| Le CCR | Voltage de fonctionnement pour OLED (fourni de l'extérieur) | Désactiver la pompe de charge interne | 8.5 | 9.0 | 9.5 | V |
| VIH | Niveau d'entrée logique élevé | 0.8*VDD | - | - | V | |
| VIL | Faible niveau d'entrée logique | - | - | 0.2*VDD | V | |
| VOH | Niveau de sortie logique élevé | Pour les appareils de traitement des données, la fréquence de sortie est la fréquence de sortie. | 0.9*VDD | - | - | V |
| VOL | Faible niveau de sortie logique | Pour les appareils de traitement des données, la fréquence de sortie est la fréquence de sortie. | - | - | 0.1*VDD | V |
| D.I.D., sommeil | IDD, courant en mode veille | - | - | 10 | UA | |
| IBAT, sommeil | IBAT, courant en mode veille | - | - | 10 | UA | |
| ICC, le sommeil | CCI, courant en mode veille | - | - | 10 | UA | |
| DSI | Courant d'alimentation VDD | - | 50 | 150 | UA | |
| CPI |
Courant d'alimentation VCC (VCC fourni à l'extérieur) |
Le débit d'alimentation doit être supérieur ou égal à: 100% de l' espace d' affichage |
- |
9.0 | 15.0 | - Je ne sais pas |
|
Le groupe IBAT |
Courant d'alimentation IBAT (VCC généré par pompe de charge) |
Le débit d'alimentation doit être supérieur ou égal à: 100% de l' espace d' affichage |
- |
25.6 |
32.0 |
- Je ne sais pas |
Caractéristiques optiques
| Le symbole | Paramètre | condition | Valeur standard | Unité | ||
| Résultats de l'enquête | Type de produit | Maximum | ||||
| Je vous en prie |
Lumière (VCC fourni à l'extérieur) |
120 |
- |
- |
cd/m2 | |
|
Je vous en prie |
Lumière (VCC généré par pompe de charge) |
80 |
120 |
- |
cd/m2 |
|
| (x) | C.I.E. (blanc) | C.I.E. 1931 | 0.25 | 0.29 | 0.33 | |
| (y) | 0.27 | 0.31 | 0.35 | |||
| Résultats | Contraste dans une pièce sombre | - | 2000:1 | - | ||
| Angle de vue | - | 160 | - | degré | ||
0Affichage OLED mince de 96 pouces
