Détails sur le produit:
|
| Produit: | 2Affichage OLED de 42 pouces | Résolution: | 128X64 points |
|---|---|---|---|
| Mode d'affichage: | Matrix passif | Optique: | Tous les angles de visualisation |
| Le contour de Dim.: | 71.0(L) x 43,5 ((W) x 6,0 ((T) (mm) | Zones actives: | 55.01 ((L) x 27.5 ((W) (mm) |
| La hauteur des pixels: | 00,43 x 0,43 (mm) | méthode de conduite: | 1/64 Cycle de travail |
| température de fonctionnement: | -40°C à +70°C | Numéro de broche: | 7 bornes d'en-tête |
| Interface: | Interface SPI | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 7 Affichage OLED jaune,Interface SPI Affichage OLED jaune,2Affichage OLED jaune de 42 pouces |
||
SFOM242YZ7-12864WBYG-01 Spécification.pdf

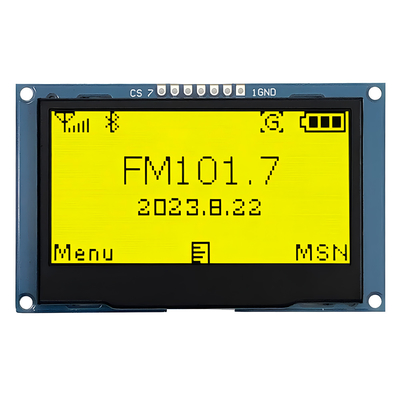

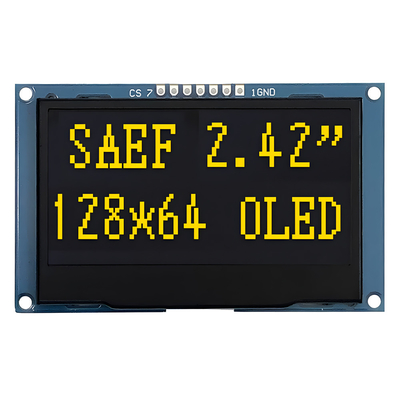

Affichage graphique SPI OLED 2,42 pouces Introduction du produit
Examen rapide du produit
Définition
SAEF Technology SFOMS242YZ7-12864WBYG-01 est un module OLED de type graphique COB à matrice de points 128x64.Le module OLED de 42 pouces est doté d'un circuit intégré SPD0301Il existe de nombreuses options d'interface parmi lesquelles choisir, notamment l'interface SPI et l'interface IIC (I2C).la valeur typique est de 2.8V. Les couleurs d'émission disponibles sont le blanc, le jaune, le bleu, le vert et le rouge.
Le module OLED SFOMS242YZ7-12864WBYG-01 est à l'origine sans contact, mais le panneau tactile est personnalisable.lecteur de caisse, appareils portables et machines de commande de nourriture mobiles, etc.
Affichage graphique SPI OLED de 2,42 pouces

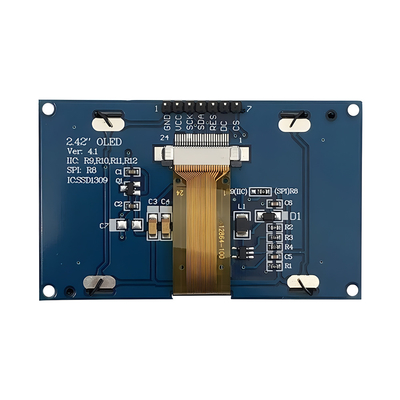

Définition du pin d'interface
| Le code PIN | Le symbole | Décrits |
| 1 | Le GND | Le terrain du circuit logique |
| 2 | VDD | L'alimentation de la logique |
| 3 | SCK | Entrée d'horloge série. |
| 4 | Le SDA | Entrée de données en série. |
| 5 | RST | Cette broche est l'entrée du signal de réinitialisation. Lorsque la broche est basse, l'initialisation de la puce est exécutée. Gardez cette broche en hauteur pendant le fonctionnement normal. |
|
6 |
DC |
Cette broche est la broche de commande/données. Lorsque le SDIN est bas, les données sont transférées au registre de commandes. |
| 7 | CS | Choisir la puce. La puce est sélectionnée lorsque CS0 = L . |
Notes de crédit maximales absolues
|
Paramètre |
Le symbole | - Je vous en prie. | Je suis désolé. | Unité |
Les notes |
| Voltage d'alimentation pour la logique | VDD | - Je ne sais pas.3 | 4 | V | 1, 2 |
| Voltage d'alimentation pour affichage | Le CCR | 8 | 17 | V | 1, 2 |
| Température de fonctionnement | Le TOP | - Quarante | 70 | .C | |
| Température de stockage | TSTG | - Quarante | 85 | .C | 3 |
| Durée de vie (220 cd/m2) | 13,000 | - | heure | 4 ((1) | |
| Durée de vie (200 cd/m2) | 15,000 | - | heure | 4(2) | |
|
Durée de vie (180 cd/m2) |
16,000 | - | heure |
4(3) |
Caractéristiques du courant continu
|
|
Le symbole | Conditions d'utilisation | - Je vous en prie. | Le type | Je suis désolé. |
Unité |
| Voltage d'alimentation pour la logique | VDD | 1.65 | 2.8 | 3.3 | V | |
| Voltage d'alimentation pour affichage | Le CCR | 11.5 | 12 | 12.5 | V | |
| Input de haut niveau | VIH | 0.8 × VDD | - | - | V | |
| Input de bas niveau | VIL | - | - | 0.2 × VDD | V | |
| Produits de haut niveau | VOH | Pour les appareils de traitement des données, la fréquence de sortie est la fréquence de sortie. | 0.9 × VDD | - | - | V |
| Sortie à faible niveau | VOL | Pour les appareils de traitement des données, la fréquence de sortie est la fréquence de sortie. | - | - | 0.1 × VDD | V |
|
Courant d'alimentation VDD Pour les appareils de commande électrique, la valeur de l'indicateur d'alimentation doit être égale ou supérieure à: IREF = 10 uA, non Panneau attaché, Affichage allumé, tout allumé, |
DSI |
Contraste = FFh |
- |
90 |
110 |
μA |
|
Courant d'alimentation VCC Le VDD est égal à 2,8 V, le VCC est égal à 12, IREF = 10 uA, pas de panneau est attaché, Affichage allumé |
CPI |
- |
450 |
580 |
μA |
|
|
Produit du segment courant, VDD = 2,8 V, VCC = 12V, IREF = 10 uA, Affichage allumé. |
Je suis...SEG |
Contraste = FFh | 280 | 310 | 340 |
μA |
| Contraste = AFh | - | 215 | - | |||
| Contraste = 7Fh | - | 155 | - | |||
| Contraste = 3Fh | - | 78 | - | |||
| Contraste = 0Fh | 20 | - | ||||
|
Courant en mode veille pour VDD |
D.I.D., sommeil |
Pour les appareils de commande électronique, la valeur de l'indicateur d'alimentation doit être supérieure ou égale à: Écran éteint, non. panneau attaché |
- |
- |
10 |
μA |
|
Courant en mode veille pour VCC |
ICC, le sommeil |
Pour les appareils de commande électronique, la valeur de l'indicateur d'alimentation doit être supérieure ou égale à: Écran éteint, non. panneau attaché |
- |
- |
10 |
μA |
Spécifications électriques
|
Caractéristiques |
Le symbole | Conditions d'utilisation | - Je vous en prie. | Le type | Je suis désolé. | Unité | ||
| Consommation de courant en mode normal | Tous les pixels allumés | - | 17 | 25 | - Je ne sais pas | |||
| consommation de courant en mode veille | Mode veille 10% pixels allumés | - | 0.5 | 1.5 | - Je ne sais pas | |||
| Consommation en mode normal | Tous les pixels allumés | - | 71.5 | 97.5 | mW | |||
| Consommation en mode veille | Mode veille 10% pixels allumés | - | 6.5 | 19.5 | mW | |||
| Lumière | Je vous en prie | - | 90 | 110 | - | cd/m2 | ||
| C.I.E. (blanc) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|||
| Contraste dans une pièce sombre | Résultats | - | 2000:1 | - | - | |||
|
Angle de vue
|
- | 160 | - | - | degré | |||
Caractéristiques de synchronisation de l'interface en série (SPI à 4 fils)
|
Le symbole |
Définition | - Je vous en prie. | Je suis désolé. |
Unité |
| cycles | Temps de cycle de l'horloge | 250 | - | ns |
| TAS | Temps de configuration de l'adresse | 150 | - | ns |
| À l'heure | Temps d'attente de l'adresse | 150 | - | ns |
| TCSS | Temps de configuration de la puce sélectionnée | 120 | - | ns |
| TCSH | Temps de sélection des puces | 60 | - | ns |
| TDSW | Écrire le temps de configuration des données | 50 | - | ns |
| TDHW | Écrire le temps de rétention des données | 15 | - | ns |
| L'équipe de direction | Temps de l'horloge | 100 | - | ns |
| TCLKH | Heure de pointe | 100 | - | ns |
| TR | C' est l' heure de la montée | - | 15 | ns |
|
TF |
Temps d'automne | - | 15 |
ns |
Condition d'essai de fiabilité
|
Nom de l'article |
Conditions d'utilisation |
Les critères |
| Opération à haute température | 70.C, 240 heures |
Le rôle opérationnel fonctionne. |
| Opération à basse température | -40 °C, 120 heures | |
| Entreposage à haute température | 85.C, 120 heures | |
| Entreposage à basse température | -40°C, 120 heures | |
| Opération à haute température/humidité | 65.C, 90% RH, 120 heures | |
|
Choc thermique |
-40°C ~ 85°C (-40°C /30min; transit /3min; 85°C /30min; transit/3min) 1 cycle: 66min, 100 cycles |
Affichage graphique SPI OLED de 2,42 pouces
