Détails sur le produit:
|
| Produit: | 3Affichage OLED de 12 pouces | Résolution: | Résolution 256x64 points |
|---|---|---|---|
| Mode d'affichage: | Matrix passif | Interface: | 4 fils Interface SPI |
| Optique: | Tous les angles de visualisation | Le contour de Dim.: | 100.5 ((L) x 33.5 ((W) x 6.3 ((T) mm |
| Zones actives: | 76.78 ((L) x 19.18 ((W) mm | méthode de conduite: | 1/64 Cycle de travail |
| À fond gris: | 16 Taille de gris | Contrôleur: | SSD1322 |
| température de fonctionnement: | -30°C à +85°C (personnalisable) | Température de stockage.: | -40°C à +90°C |
| Couleur de police: | Blanc Bleu Jaune Vert | Voltage d'alimentation: | 3V |
| Numéro de broche: | 7 broches d'en-tête, 16 broches en option | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Interface SPI Affichage graphique OLED,3Affichage graphique OLED de 12 pouces,Module d'affichage OLED 256x64 points |
||
** Téléchargement de la fiche de données **
Le système d'exploitation doit être équipé d'un système de gestion de l'énergie.
Affichage graphique OLED de 3,12 pouces Interface SPI Introduction du produit
Définition
Le modèle SFOM312YZ7-25664WBYG-01 est un OLED graphique COF, avec une diagonale de 3,12 pouces et une résolution de 256x64 points.Ce module OLED est intégré avec le circuit intégré SSD1322 et prend en charge les interfaces SPI 6800/8080 et 3/4-line de 8 bitsIl a une dimension de contour de 100,5 × 33.5.0 mm, avec une surface active de 76,78 × 19,18 mm. Il prend également en charge l'échelle de gris 4-bits, avec une tension d'alimentation logique de 3V. Le courant de l'écran à 50% du tableau de bord est de 150mA @ 3.0V VDD (valeur typique),d'une capacité de conduite de 1/64.

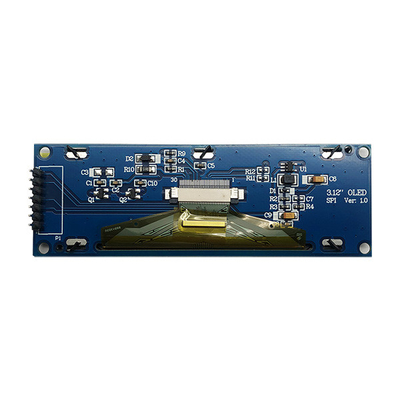

Le module est doté d'un PCB intégré, permettant aux clients d'utiliser des connexions filaires sans avoir besoin d'un développement supplémentaire de PCB pour leurs applications.le circuit VCC intégré sur le PCB simplifie l'utilisation par le clientCette carte PCB, équipée de quatre trous de montage, offre une méthode facile pour les clients de sécuriser les modules dans leurs applications.appareils médicaux, le contrôle industriel, etc.
Affichage graphique OLED de 3,12 pouces Interface SPI Dessin du produit
Spécifications mécaniques
| Nom de l'article | Spécifications | Unité |
| Le dessin de contour | 100.5 ((W) x33.5 ((H) x6.3Max ((T) | mm |
| Vue de la zone | 78.78 ((W) x21.18 ((H) | mm |
| Zones actives | 76.78 ((W) x19.18 ((H) | mm |
| Réseau | 256 points x 64 points | - Je ne sais pas. |
| La hauteur des pixels | 0.30 ((W) x0.30 ((H) | mm |
| Taille des pixels | 0.28 ((W) x0.28 ((H) | mm |
Définition de la broche
| Le numéro de code. | Le symbole | Fonction |
|
1 |
Le GND |
Le terrain du circuit logique Il s'agit d'une épingle de mise à la terre, qui sert également de référence pour les épingles logiques. |
|
2 |
Le CCR |
Énergie pour le circuit du module d'affichage C'est une épingle d'alimentation, connectée à une source externe. 3 à 5 V |
| 3 | SCK | La ligne de l'horloge |
|
4 |
Le SDA |
Ligne de données |
|
5 |
Ressources renouvelables
|
Cette broche est l'entrée du signal de réinitialisation. Lorsque la broche est tirée vers le bas, l'initialisation de la puce est exécutée. Gardez cette broche tirée vers le haut pendant le fonctionnement normal. |
|
6 |
DC |
Cette broche est la broche de commande/données qui se connecte au MCU. Lorsque la broche est tirée en haut, les données à D[1:0] seront interprétées comme des données. Lorsque la broche est tirée en bas, les données à D[1:]:0] sera transférée dans un registre de commandement. |
|
7 |
CS |
Cette broche est l'entrée de sélection de la puce qui se connecte à la MCU. La puce est activée pour la communication MCU uniquement lorsque CS # est tiré LOW (LOW actif) |
Notes de crédit maximales absolues
| Paramètre | Le symbole | - Je vous en prie. | Je suis désolé. | Unité | Les notes |
| Énergie | VBAT | 3.3 | 5 | V |
- |
| Voltage d'alimentation logique | VDD | 2.5 | 3.3 | V | 1,2 |
| Voltage d'alimentation du pilote | Vcc | 0 | 15 | V | 1,2 |
| Vcc courant d'alimentation | Le C.I.C. |
- |
55 | - Je ne sais pas | 1,2 |
| Température de fonctionnement | Au sommet | - Quarante | 85 | °C |
- |
| Température de stockage | Tstg | - 45 ans. | 90 | °C |
- |
Caractéristiques du DC
| Caractéristiques | Le symbole | Conditions d'utilisation | - Je vous en prie. | Le type | Je suis désolé. | Unité |
| Voltage d'alimentation | VDD | 2.8 | 3.0 | 3.3 | V | |
| Input de haut niveau | VIH | Iot=100Ua, à 3,3 MHz | 0.8xVdd |
- |
VDD | V |
| Input de bas niveau | VIL | Iot=100Ua, à 3,3 MHz | 0 |
- |
0.2xVdd | V |
| Courant logique | Le système IVBAT | Nom de l'entreprise |
- |
250 |
- Je ne sais pas. |
- Je ne sais pas |
| Voltage d'affichage | Le CCR | Ta = 25 °C | 11.5 | 12.0 | 12.5 | V |
Note:VDD=3,0V,VCC=12,0V(VDD,VCC Apporté par le module interne
générer) 100% de l'aire d'affichage
Optique et caractéristiques électriques
| Caractéristiques | Le symbole | Conditions d'utilisation | - Je vous en prie. | Le type | Je suis désolé. | Unité |
| Lumière (jaune) | Je vous en prie |
Avec polariseur (note 3) |
60 | 90 |
- |
Cd/m2 |
| Le C.I.E. ((Jaune) |
(X) (Y) |
Avec polariseur |
0.44 0.46 |
0.48 0.50 |
0.52 0.54 |
|
| Contraste dans une pièce sombre | Résultats | - | >2000:1 | - | ||
| Angle de vue | > 160 | - | - | degré |
Conditions des essais de fiabilité
| Nom de l'article | Conditions d'utilisation | Les critères | |
| Opération à haute température | 85°C | TBD |
Le travail des fonctions opérationnelles |
| Opération à basse température | -40°C | TBD | |
| Entreposage à haute température | 90°C | TBD | |
| Entreposage à basse température | -45°C | TBD | |
|
Température/humidité élevée Opération |
60°C | TBD | |
| Choc thermique | -40°C à 90°C | TBD | |

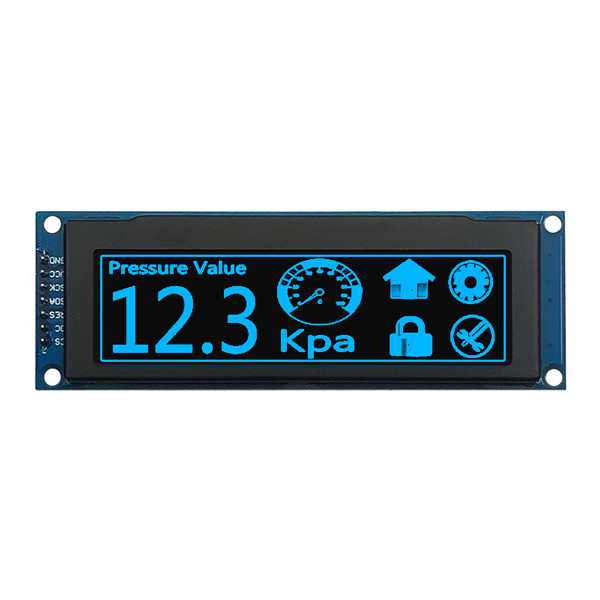

Affichage graphique OLED de 3,12 pouces Interface SPI Image du produit
