Détails sur le produit:
|

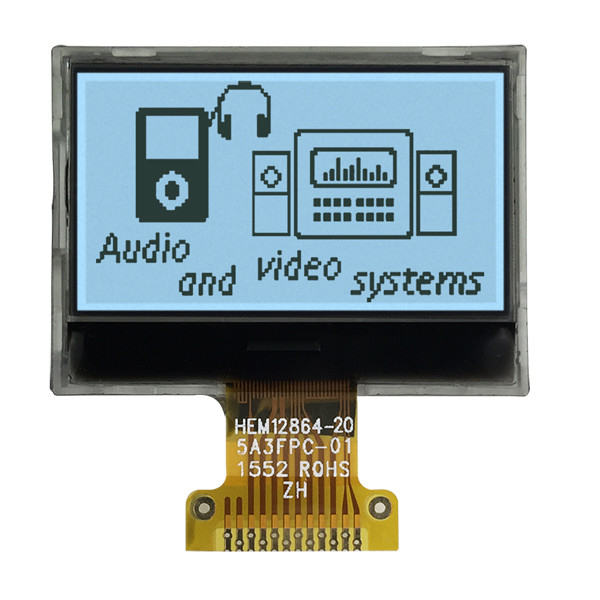

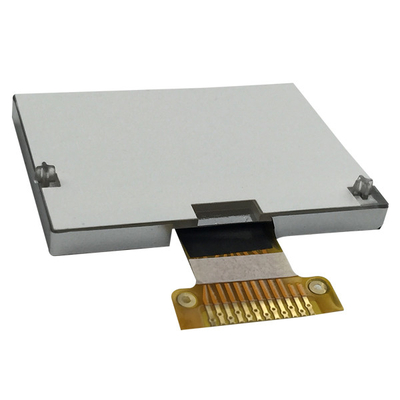

| Produit: | Le modèle standard 128x64 LCM | Résolution: | 128X64 points |
|---|---|---|---|
| Afficher la direction: | À 6 heures. | Type d'écran LCD: | FSTN, positif |
| Type de polariseur: | Transflective | taille du module: | 40Pour les véhicules à moteur électrique à combustion |
| zone d'observation: | 37.0 × 20,0 mm | Le système d'exploitation du pilote: | ST7567 |
| Numéro de broche: | 28 broches | Interfaces: | L'unité MPU de la série 6800 ou de la série 8080 |
| température de fonctionnement: | -20°C à +70°C | Voltage d'alimentation: | 3.3V (valeur typique) |
| Durée de vie: | 40, 000 heures | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Affichage LCD graphique 128x64 FSTN,Affichage LCD graphique positif,12864 Affichage LCD graphique à points |
||
Caractéristiques
Spécifications mécaniques
| Titre | Les spécifications | Unité |
| Taille du module (L × W × H) | 40.0L par 28.0.0W×4,5 (max) H | mm |
| Zone d'affichage (W × H) | 37.0 x 20.0 | mm |
| Zones d'action | 128 × 64 | point |
| Point Pitch (en anglais seulement) | 0.27 x 0.27 | mm |
| Taille des points ((W × H) | 0.245 x 0.245 | mm |
Le dessin
Définition de la broche
| Titre | Le symbole | Le niveau | Résultats de l'enquête |
| 1 | VDD | +3,3V | L'alimentation de la logique |
| 2 | C86 | H/L | H:6800 Parallèle L:8080 Parallèle |
| 3 | VSS | 0V | La puissance de la terre |
| 4 | V0 | Je ne sais pas. |
Connectez un condensateur entre ce terminal et le terminal VSS |
| 5 | V1 | Je ne sais pas. | |
| 6 | V2 | Je ne sais pas. | |
| 7 | V3 | Je ne sais pas. | |
| 8 | V4 | Je ne sais pas. | |
| 9 | CAP2- | Je ne sais pas. | Connectez un condensateur entre ce terminal et le terminal CAP2 + |
| 10 | CAP2+ | Je ne sais pas. | Connectez un condensateur entre ce terminal et le terminal CAP2 |
| 11 | CAP1- | Je ne sais pas. | Connectez un condensateur entre ce terminal et le terminal CAP1 |
| 12 | Résultats de la recherche | Connectez un condensateur entre ce terminal et le terminal CAP1 + | |
| 13 | CAP3+ | Je ne sais pas. | Connectez un condensateur entre ce terminal et le terminal CAP1 |
| 14 | Vout | Connectez un condensateur entre ce terminal et le terminal VSS ou VDD | |
| 15 | VSS | 0V | La puissance de la terre |
|
16 ~ 23 |
D7 à D0 |
H/L |
Autobus de données bidirectionnel à 8 bits |
|
24 |
/RD |
H/L |
8080 Parallèle:Le bus de données est en état de sortie lorsque ce signal est L . 6800 Paralle: Il s'agit du terminal d'entrée d'horloge activée de la MPU de la série 6800. |
|
25 |
/WR |
H/L |
8080 Parallèle:Les signaux du bus de données sont fixés au bord ascendant du signal /WR. 6800 Parallèlement: H: Lire L: Écrire |
| 26 | A0 | H/L |
H: Indique que D0 à D7 sont des données affichées. L: Indique que D0 à D7 sont des données de contrôle. |
| 27 | /RES | H/L | L'opération de réinitialisation est effectuée par le niveau de signal /RES |
| 28 | Le groupe CS1 | L | Signal de sélection de la puce |
RAM de données d'affichage (DDRAM)
La RAM de données d'affichage stocke les données des pixels pour l'écran LCD. Il s'agit d'un tableau adressable de 64 lignes sur 128 colonnes. Chaque pixel peut être sélectionné lorsque les adresses des pages et des colonnes sont spécifiées.les lignes sont divisées en 8 pages (Page 0~Page 7) de 8 lignes. Les données sont écrites sur les 8 lignes de chaque L'affichage des données de D0 à D7 du microprocesseurLe contrôleur LCD et l'interface MPU fonctionnentindépendamment, les données peuvent être écrites dans la RAM en même temps que les données sont affichéessans scintillement sur l'écran LCD.
Circuit d'adresse de page
Ce circuit est destiné à fournir une adresse de page à l'affichage de données RAM.L'adresse de la page doit être définie avant d'accéder au contenu DDRAM.L'adresse de la page est une zone spéciale de RAM pour les icônes et les données d'affichage.
Circuit d'adresse de colonne
Circuit d'adresse de colonne a un compteur prédéfini de 8 bits qui fournit l'adresse de colonne à laDisplay Data RAM (DDRAM). L'adresse de la colonne DDRAM est spécifiée par la commande Set Column Address. L'adresse de la colonne spécifiée est augmentée (+1) à chaque lecture/écriture des données d'affichage.Cela permet d'accéder continuellement aux données d'affichage de la MPU. Le drapeau de contrôle MY peut inverser l'ordre de sortie des pads COM. Et le drapeau MX permet d'inverser la relation entre l'adresse de la colonne et les sorties SEG. Il est nécessaire de réécrireles données d'affichage dans la DDRAM après modification du réglage de la balise MX.Veuillez consulter la fiche ST7565.
