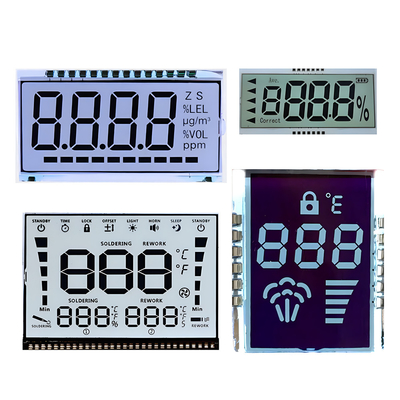

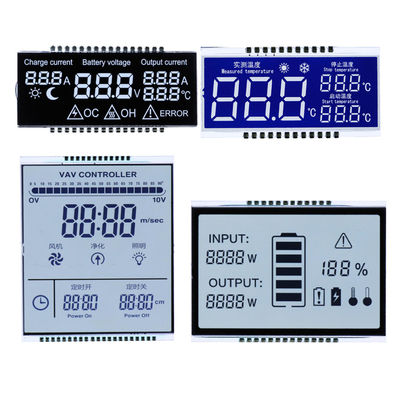

Détails sur le produit:
|
| Produit: | Panneau LCD TN HTN personnalisé | Mode d'affichage: | Positif, réflexif |
|---|---|---|---|
| Condition de conduite: | Conduire plusieurs fois | Voltage de fonctionnement: | 3,0 v |
| Optique: | Tous les angles de visualisation | Type d'écran: | TN HTN |
| Taille: | 2.4 pouces ou sur mesure | Rétrécissement: | Blanc / Ambre / Bleu / Jaune |
| température de fonctionnement: | -30°C à +80°C | Température de stockage.: | -35°C à +85°C |
| Connexion: | connexion de broche métallique | Conformité: | Conforme à la réglementation REACH et RoHS |
| Garantie: | une année | Temps de réponse: | 0,1 Mme |
| Mettre en évidence: | Fabricant de panneaux LCD à 7 segments,Panneau LCD à 7 segments sur mesure |
||
Définition
Le panneau LCD TN le plus simple est constitué de deux polariseurs, de deux substrats en verre avec électrodes transparentes, d'un ITO (oxyde d'indium et d'étain),et une fine couche de matière à cristaux liquides entre les électrodes.
Quand la tension est éteinte, la lumière naturelle de la source lumineuse devient une lumière polarisée à travers le polariseur supérieur.Il se tord avec la couche de cristal liquide tordue, tourne à 90 degrés pour atteindre le polariseur du bas à travers le verre du bas.. En raison de la lumière de polarisation étant parallèle au polariseur inférieur, à travers le polariseur, nous pouvons voir la lumière (pixels blancs ou gris).
Lorsque la tension est allumée, les molécules de cristaux liquides seront perpendiculaires à la surface du verre et perdront leur distorsion sous l'action d'un champ électrique.Quand la lumière polarisée rencontre une couche de cristal liquide némathique, il conserve sa transparence d'origine sans distorsion En raison de la position verticale de la lumière linéaire et du polariseur inférieur, il sera bloqué par le polariseur inférieur.Nous avons vraiment vu la lumière (pixels noirs)
En résumé, nous comprenons que:
Pourquoi on appelle TN l'affichage tordu parce qu'il déforme de 90 degrés,
Nous avons un affichage positif ci-dessus, qui est un caractère noir sur un fond blanc ou gris.
Il existe deux modes pour les panneaux de verre: le mode positif (fond blanc/gris avec texte noir) ou le mode négatif (fond noir avec texte blanc/gris).La raison pour laquelle TN LCD ne peut pas obtenir un fond blanc papier est que la polarisation tronque la plupart de la lumière, et seulement 20% à 40% de la lumière peut passer à travers TN LCD.
1 Mode d'affichage:VA/TN/TRANSMISSIVE/NÉGATIF
2 Condition de conduite: 1/8Duty, 1/4Bias,5.0V
3 Direction de vue:6À 9 h 00
4 Température de fonctionnement: -0°C à 50°C
5 Température de stockage: -10°C à 60°C
6 Connecteur: code PIN
Caractéristiques électro-optiques
| - Je ne sais pas. |
Titre
|
Le symbole
|
TEMP ((°C)
|
Rating |
Unité
|
Nom de l'entreprise
|
||||
|
- Je vous en prie.
|
Le type
|
Je suis désolé.
|
||||||||
| 1 |
Voltage de fonctionnement |
Vop | 25 | 4.8 | 5.0 | 5.2 | V | Note n° 1 | ||
| 2 |
Temps de réponse
|
C' est l' heure de la montée
|
Tr | 25 | 100 | ms | Note 2 | |||
|
Temps d'automne
|
Tf | 25 | 150 | |||||||
| 3 |
Fréquence de fonctionnement |
fF | 25 | 75 | Hz | |||||
| 4 |
Taux de contraste |
Cr | 25 | 2 | 5 | Nom de l'entreprise | ||||
| 5 |
Direction de la vue |
6À 9 h 00 | Nom de l'entreprise | |||||||
| 6 |
Angle de vue Cr ≥ 2
|
12H = 90° | θup | 25 | 5 | Le degré | Nom de l'entreprise | |||
| 6H f = 270° | θ vers le bas | 40 | ||||||||
| 3H f = 0° | θ gauche | 30 | ||||||||
| 9H f = 180° | θdroit | 30 | ||||||||
| 7 |
Consommation actuelle |
Il est | 25 | 3.0 | μA | Note 5 | ||||
Test de fiabilité
| Point d'essai | Condition d'essai |
|
Conservation à haute température et humidité
|
60°C, 90%RH, 48 heures; |
|
Conservation à basse température
|
-10°C, 48 heures |
|
Conservation à haute température
|
+60°C, 48 heures |
|
Fonctionnement à basse température
|
0°C, 48 heures, tension spécifiée |
|
Fonctionnement à haute température
|
+50°C, 48 heures, tension spécifiée |
Personnalisation
| Application | Affichage du compteur |
| Affichage du contenu | chiffres+points+modèles |
| Voltage de fonctionnement | 3.3V ou selon votre demande |
| Méthode de conduite | selon votre demande |
| Angle de vue | 6h 9h 12h |
| Mode LCD | Le nombre d'heures de travail est calculé en fonction de la durée de la période de travail. |
| Mode d'affichage | Négatif positif Réflectif transféctif transmissif |
| Mode de connexion | Épingle métallique / caoutchouc / autres |
| Lumière arrière. | Nul ou avec rétroéclairage blanc et bleu |
| Travail sous tension | Voltage dynamique |
| Contrôleur | Nul ou sur demande |
| Interface | I2C ou autre |
| Voltage de fonctionnement | -20 ~ + 70 °C (commun), selon votre demande |
| Voltage de stockage | -30~+80°C (commun), selon votre demande |
| Produit d'origine | Accepté |
| Conception du système | Conception logicielle et matérielle du système lié au module LCD acceptée |
| Garantie | 12 mois de garantie payée, temps de levage |
| Emballage | Sacs en plastique + mousse + carton |
| taille de carton | 41.5x36x50cm |
| Temps de traitement des échantillons | 3-20 jours ouvrables |
| Personnaliser le délai de livraison | 15 à 30 jours ouvrables |
| Temps de production | 7 jours pour les modèles disponibles, sur mesure: 35 à 40 jours |
| Certification | Rohs, atteignez |

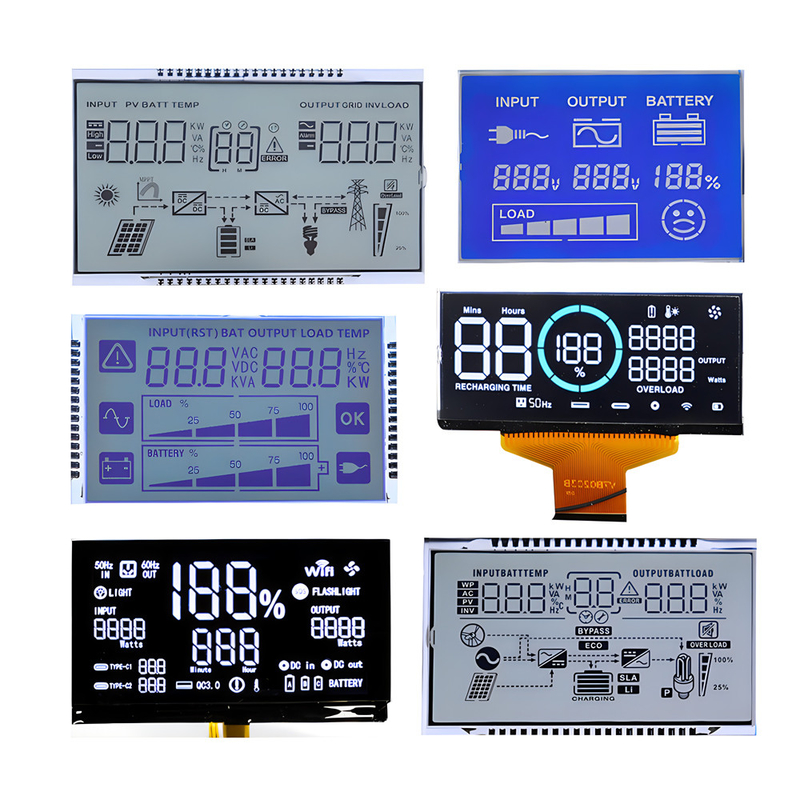

Produits présentés
