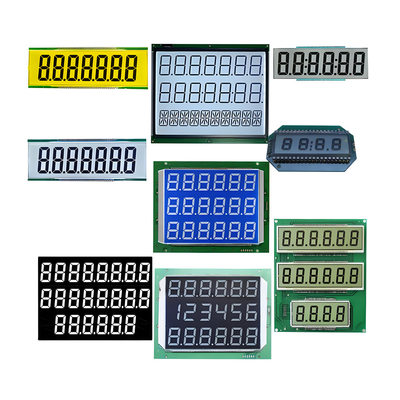

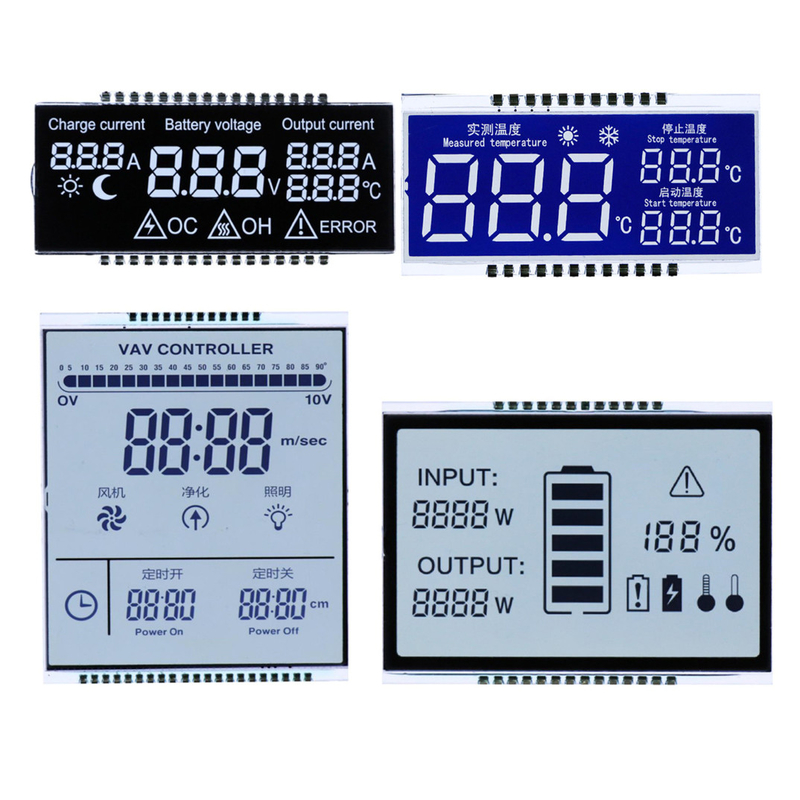

Détails sur le produit:
|
| Produit: | Affichage LCD personnalisé | Mode d'affichage: | Positif, réflexif |
|---|---|---|---|
| Condition de conduite: | Conduire plusieurs fois | Voltage de fonctionnement: | 3,0 v |
| Optique: | Tous les angles de visualisation | Type d'écran: | TN HTN |
| Taille: | 2.4 pouces ou sur mesure | Rétrécissement: | Blanc / Ambre / Bleu / Jaune |
| température de fonctionnement: | -30°C à +80°C | Température de stockage.: | -40°C à +90°C |
| Connexion: | connexion de broche métallique | Conformité: | Conforme à la réglementation REACH et RoHS |
| Garantie: | une année | Temps de réponse: | 0,1 Mme |
| Mettre en évidence: | Panneau d'affichage LCD à segment HTN,Panneau d'affichage LCD à segment réfléchissant,Panneau d'affichage LCD à segment personnalisé |
||
Définition
Le panneau LCD TN le plus simple est constitué de deux polariseurs, de deux substrats en verre avec électrodes transparentes, d'un ITO (oxyde d'indium et d'étain),et une fine couche de matière à cristaux liquides entre les électrodes.
Quand la tension est éteinte, la lumière naturelle de la source lumineuse devient une lumière polarisée à travers le polariseur supérieur.Il se tord avec la couche de cristal liquide tordue, tourne à 90 degrés pour atteindre le polariseur du bas à travers le verre du bas.. En raison de la lumière de polarisation étant parallèle au polariseur inférieur, à travers le polariseur, nous pouvons voir la lumière (pixels blancs ou gris).
Lorsque la tension est allumée, les molécules de cristaux liquides seront perpendiculaires à la surface du verre et perdront leur distorsion sous l'action d'un champ électrique.Quand la lumière polarisée rencontre une couche de cristal liquide némathique, il conserve sa transparence d'origine sans distorsion En raison de la position verticale de la lumière linéaire et du polariseur inférieur, il sera bloqué par le polariseur inférieur.Nous avons vraiment vu la lumière (pixels noirs)
En résumé, nous comprenons que:
Pourquoi on appelle TN l'affichage tordu parce qu'il déforme de 90 degrés,
Nous avons un affichage positif ci-dessus, qui est un caractère noir sur un fond blanc ou gris.
Il existe deux modes pour les panneaux de verre: le mode positif (fond blanc/gris avec texte noir) ou le mode négatif (fond noir avec texte blanc/gris).La raison pour laquelle TN LCD ne peut pas obtenir un fond blanc papier est que la polarisation tronque la plupart de la lumière, et seulement 20% à 40% de la lumière peut passer à travers TN LCD.
1 Mode d'affichage:VA/TN/TRANSMISSIVE/NÉGATIF
2 Condition de conduite: 1/8Duty, 1/4Bias,5.0V
3 Direction de vue:6À 9 h 00
4 Température de fonctionnement: -30°C à 80°C
5 Température de stockage: -40°C à 90°C
6 Connecteur: code PIN
Le type d'écran LCD: VA ((NBT/EBN/IBN),TN, HTN, STN, FSTN, FFSTN/DFSTN
Polarisateur: réflecteur, transmissif, réfléchissant, anti-éblouissement, anti-UV
En arrière-plan: gris, jaune-vert, bleu, noir, blanc
Direction de vue: 6:0012 heures.00, 3:009 ans:00, personnalisation
Température de fonctionnement: 0 °C à 50 °C, -20 °C à +70 °C, -30 °C à +80 °C, -30 °C à +85 °C, personnalisation
Température de stockage: -10 °C à +60 °C, -20 °C à +70 °C, -30 °C à +80 °C, -40 °C à +90 °C, personnalisation
Méthode d'entraînement statique: 1/2 devoir à 1/16 devoir, 1/2 biais à 1/5 biais
Le débit (VOP): de 1,5 V à 5,0 V
Connecteur/connexion: PIN métallique, caoutchouc/zèbre, joint thermique, câble plat ((FPC)
La hauteur du code PIN métallique: 1,27 mm, 1,5 mm, 1,8 mm, 2,0 mm, 2,54 mm
Épaisseur du verre: 2,8 mm, 1,1 mm, 0,7 mm, 0,55 mm
Impression de soie: sans, avec 1 à 4 couleurs
Légible à la lumière du soleil
Contrôle de qualité: testé un par un pour s'assurer que tous les produits sont de la meilleure qualité
Chaque article a été vérifié et en bon état avant expédition
Garantie: 12 mois
Échantillons disponibles
Avantage Prix compétitif, livraison rapide, excellent service après-vente
Méthode de paiement: T/T, Western Union, commande commerciale alibaba, paypal
Conditions d'expédition: EX-WORKS,
Lieu d'origine: Guangdong, Chine
Applications électronique de consommation: calculatrice, minuteur, compteur d'affichage, chauffe-eau, congélateur, dictionnaire électronique, point de vente, etc.
Équipement industriel: oscilloscope, multimètre numérique, étrier Vernier, etc.
Équipement médical: le tensiomètre, l'analyseur, la machine à respirer, etc.
Applications automobiles/auto/montées sur véhicule
Test de fiabilité
| Point d'essai | Condition d'essai |
|
Conservation à haute température et humidité
|
60°C, 90%RH, 48 heures; |
|
Conservation à basse température
|
-10°C, 48 heures |
|
Conservation à haute température
|
+60°C, 48 heures |
|
Fonctionnement à basse température
|
0°C, 48 heures, tension spécifiée |
|
Fonctionnement à haute température
|
+50°C, 48 heures, tension spécifiée |

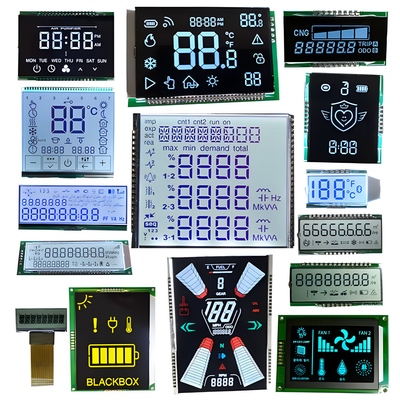

Produits présentés
