Détails sur le produit:
|
| Produit: | 2Affichage TFT rond de 0,8 pouce | Résolution: | 480 (RGB) x 480 points |
|---|---|---|---|
| Écran tactile: | écran tactile capacitif (CTP) | Direction de la vue: | Plein angle de visualisation d'IPS |
| Le système d'exploitation du pilote: | Le numéro de série | Numéro de broche: | 30 épingles |
| Connexion: | ZIF | Luminance extérieure: | 250 cd/m2 (nits) |
| Interface: | RVB 18 bits | Durée de vie des LED: | 40, 000 heures |
| Dessus :: | -20°C à +70°C | Dimension de contour: | 86.7 ((W)) × 86.7 ((H) × 4.19 ((T) mm |
| Actif: | 70.13 ((W) x70.13 ((H) mm | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 2Affichage LCD circulaire de 8 pouces,Affichage LCD circulaire de 480x480 points,Affichage LCD circulaire à interface RVB 8 bits |
||

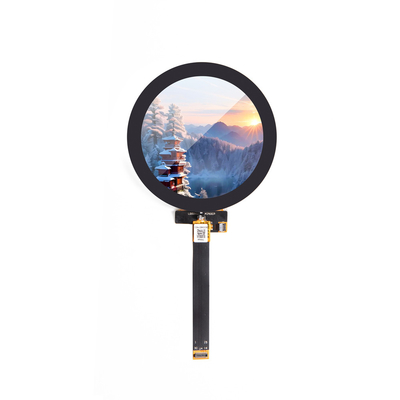

2Module d'affichage LCD TFT rond de 480 x 480 pouces
| Informations générales | Spécification | Unité |
| Panneau principal | ||
| Zone d'affichage (AA) | 70.128 ((H) *70.128 ((V) (2.8 pouces)) | mm |
| Élément de pilote | matrice active TFT a-Si | - |
| Affichage des couleurs | 16.7M | couleurs |
| Nombre de pixels | 480 ((RGB) * 480 | points |
| Disposition des pixels | bande verticale RVB | - |
| La hauteur des pixels | 0.180 ((H) *0.180 ((V) | mm |
| Angle de vue | Tout | heure |
| Le moteur IC | Le numéro de série est le numéro de série. | - |
| Disposition des pixels de couleur | bande verticale RVB | |
| Mode d'affichage | Transmissif/ normalement noir | - |
| Température de fonctionnement | -20 ¢ + 70 | °C |
| Température de stockage | -30 ¢ + 80 | °C |
Informations mécaniques
| Nom de l'article | Je ne sais pas. | - Je sais. | - Je vous en prie. | Unité | Nom de l'entreprise | |
| Taille du module | L'écart entre les deux positions est supérieur à: | - | 86.7 | - | mm | - Je ne sais pas.1 |
| La valeur de l'échantillon est la valeur de l'échantillon. | - | 86.7 | - | mm | - Je ne sais pas.1 | |
| Profondeur (D) | - | 4.19 | - | mm | ± 0.3 | |
| Le poids | - | TBD | - | g | - | |

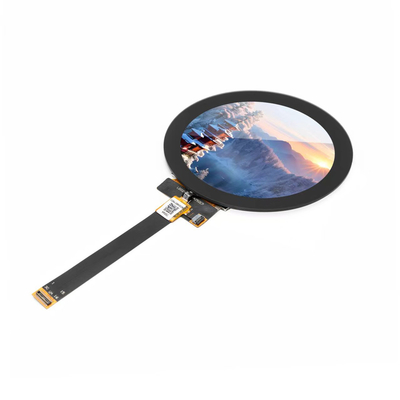

2Module d'affichage LCD TFT rond 480x480 de 8 pouces
Description du code PIN
| Nom de code. | Le symbole | Le niveau | Fonction |
| 1 | LEDA | H est | Lumière de fond + |
| 2 | L'éclairage | L | Le rétroéclairage... |
| 3 | LEDK2 | L | Le rétroéclairage... |
| 4 | LEDK3 | L | Le rétroéclairage... |
| 5 | L'éclairage | L | Le rétroéclairage... |
| 6 | VDD 2,8 V | H est | Énergie électrique ((2,5-3,3 V) |
| 7 | Pour les véhicules à moteur à combustion | H est | Énergie électrique ((1,65-3,3 V) |
| 8 | RST à moteur à grande vitesse | H/L | Le pin de réinitialisation du matériel LCM |
| 9 | TE | H/L | Sortie d'effet de déchirure |
| 10 | PWM | H/L | L'éclairage arrière sur pin de commande. |
| 11 | Le GND | L | Le sol |
| 12 | D0P | H/L | HSSI_D0+ sont des lignes de signal de données différentielles. |
| 13 | Nom de l'entreprise | H/L | HSSI_D0- sont des lignes de signaux de données différentielles. |
| 14 | Le GND | L | Le sol |
| 15 | D1P | H/L | HSSI_D1+ sont des lignes de signaux de données différentielles. |
| 16 | D1N | H/L | HSSI_D1- sont des lignes de signaux de données différentielles. |
| 17 | Le GND | L | Le sol |
| 18 | Le CP | H/L | HSSI_CLK+ sont des lignes de signaux de données différentielles. |
| 19 | N.N. | H/L | HSSI_CLK- sont des lignes de signaux de données différentielles. |
| 20 | Le GND | L | Le sol |
| 21 | N.C. | N.C. | |
| 22 | Le GND | L | Le sol |
| 23 | N.C. | N.C. | |
| 24 | Le GND | L | Le sol |
| 25 | TP-INT | H/L | Pion d'interruption |
| 26 | TP-SDA | H/L | Pile d'entrée de données en série |
| 27 | Le TP-SCL | H/L | Entrée d'horloge en série |
| 28 | TP-REST | H/L | TP Hardware épingle de réinitialisation |
| 29 | TP-VCC | H/L | Appareil électrique 2,8 V |
| 30 | Le GND | L | Le sol |
Rating maximal absolu
|
Nom de l'article |
Le symbole |
Les valeurs |
Unité |
|
| - Je vous en prie. | - Je vous en prie. | |||
| Voltage d'alimentation pour le circuit logique | CICVC | - Je ne sais pas.3 | 4.6 | V |
| Voltage d'alimentation pour un circuit analogique | C.I.V. | - Je ne sais pas.3 | 4.6 | V |
Caractéristiques électriques en courant continu
|
Nom de l'article |
Le symbole |
Les valeurs |
Unité |
Nom de l'entreprise |
||
| - Je vous en prie. | Le type | - Je vous en prie. | ||||
| Énergie | Le CCR | 2.7 | 2.8 | 3.3 | V | |
| Mode normal Consommation en courant | Le C.I.C. | - | - | 55 | - Je ne sais pas | VCC = 2,8 V |
| Porte TFT mise en tension | VGH | 11.5 | 12 | 16 | V | |
| Port TFT hors tension | VGL | - 8 ans | - 12 ans | - 12 ans | V | |
Caractéristiques de l'unité de rétroéclairage
|
Nom de l'article |
Le symbole |
Les valeurs |
Unité |
Nom de l'entreprise |
||
| - Je vous en prie. | Le type | - Je vous en prie. | ||||
| Voltage d'alimentation à l'avant | Vf | 2.7 | - | 3.3 | V | |
| Offre à terme Courant | Si | - | 80 | - | - Je ne sais pas | |
| Luminance de la LCM | LV | 220 | 250 | - | cd/m2 | Le système de régulation de l'énergie est: |
| L'uniformité | / | 80 | % | - | ||
2Module d'affichage LCD TFT rond de 480x480 de 8 pouces
