Détails sur le produit:
|
| Produit: | 1.45 pouces Full Color OLED | Résolution: | 160x128 pixels |
|---|---|---|---|
| Mode d'affichage: | Matrix passif | Interface: | Pour les appareils de type à commande numérique: |
| Afficher la couleur: | Couleur complète | Optique: | Tous les angles de visualisation |
| Le contour de Dim.: | 350,80 x 30,80 x 1,60 (mm) | Zones actives: | 28.78 x 23.024 (mm) |
| La hauteur des pixels: | 00,06 x 0,18 (mm) | température de fonctionnement: | -40°C à +70°C |
| Température de stockage.: | -40°C à +85°C | Le système d'exploitation du pilote: | SSD1333 |
| Voltage d'alimentation pour la logique: | 1.65 à 3,5 V | Numéro de broche: | 30 épingles |
| Le devoir: | 1/128 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Affichage OLED de 160x128 pixels,1Affichage OLED de 45 pouces,Affichage OLED à 30 broches |
||

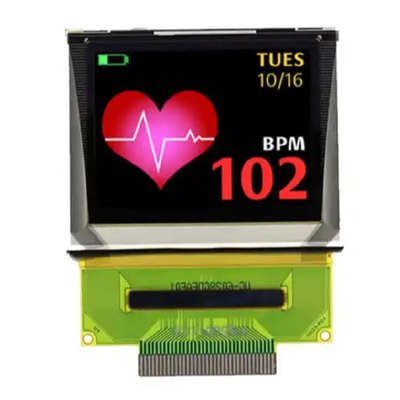

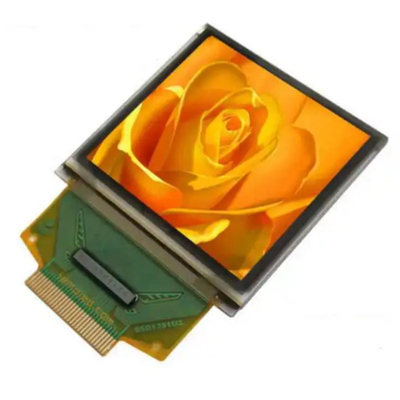

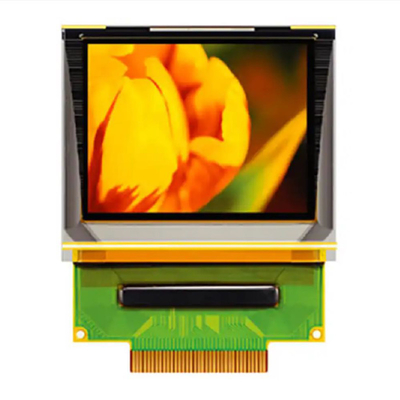

1.45 pouces AMOLED 160x128 points 30 broches Introduction du produit
SFOS145TW-7100AN est un écran OLED couleur.Affichage OLED SFOS145TW-7100AN de 45 pouces composé de 160 x 128 points monochromesCe module OLED est léger, faible consommation d'énergie, de petite taille et dispose de différentes interfaces au choix; c'est l'interface SPI, parallèle et I2C par défaut.
La taille effective de la surface (diagonale) de ce produit SFOS145TW-7100AN est de 1,45 pouce, la taille du module est de 35,80 x 30,80 x 1,60 (mm) et la taille effective de la surface est de 28,78 x 23,024 (mm).L'écran OLED de 45 pouces est équipé d'un circuit intégré SSD1333 et a un rapport de contraste élevé de 20000:1La tension de l'alimentation logique est de 1,65 V à 3,5 V, avec une valeur typique de 3 V. Elle est très adaptée à des applications telles que l'équipement médical, les systèmes de point de vente, les produits de luxe, les applications domestiques,instruments industriels, l'automatisation, les systèmes d'affichage audiovisuel, les produits de soins personnels, les appareils électroménagers, les affichages automobiles, les affichages dynamiques d'informations, etc.
Caractéristiques de l'affichage
1) Mode d' affichage: Matrice passive
2) Affichage des couleurs: 262 144 couleurs (maximum)
3) Droit de conduite: 1/128 Droit
Spécifications mécaniques
1) Dessin de contour: selon le dessin de contour ci-joint
2) Nombre de pixels: 160 (RGB) × 128
3) Taille du module: 35,80 × 45,30 × 1,60 (mm)
4) Taille du panneau: 35,80 × 30,80 × 1,60 (mm) y compris le polariseur anti-éblouissement
5) Surface active: 28,78 × 23,024 mm
6) Pitch des pixels: 0,06 × 0,18 (mm)
7) Taille des pixels: 0,04 × 0,164 (mm)
8) Poids : TBD (g) ± 10%
1.45 pouces AMOLED 160x128 points 30 broches dessin du produit
Définition de la broche
| Le numéro de code. | Le symbole | Résultats | Fonction | ||||||||||||||||||||||||
| Énergie fournie | |||||||||||||||||||||||||||
| 22 | VDD | P |
L'alimentation pour le circuit logique central Il s'agit d'une broche d'alimentation en tension régulée en interne par VCI. Un condensateur doit être connecté entre cette broche et VSS en toutes circonstances. |
||||||||||||||||||||||||
| 5, 25 | Le CCR | P |
L'alimentation électrique du panneau OEL C'est la broche d'alimentation de tension la plus positive de la puce. une source externe. |
||||||||||||||||||||||||
| 23 | VSS | P |
Résultats de l'utilisation du système OEL Il sert également de référence pour les broches logiques, les tensions de conduite OEL et les circuits analogiques. |
||||||||||||||||||||||||
| 2, 29 | VLSS | P |
La base du circuit analogique Ce sont les épingles de terre analogiques, elles devraient être connectées à VSS de l'extérieur. |
||||||||||||||||||||||||
| Le conducteur | |||||||||||||||||||||||||||
| 24 | IREF | Je suis... |
Référence actuelle pour le réglage de la luminosité Cette broche est une broche de référence de courant de segment. Une résistance doit être connectée entre cette broche et le VSS. |
||||||||||||||||||||||||
| 4, 27 | VCOMH | P |
Niveau de sortie de tension élevé pour le signal COM Cette broche est la broche d'entrée pour le haut niveau de sortie de tension pour les signaux COM. Le condensateur de tantale doit être connecté entre cette broche et le VSS. |
||||||||||||||||||||||||
|
3, 28 |
VSL
|
P
|
Voltage de sortie bas niveau pour le signal SEG Ceci est une épingle de référence de tension de segment. Lorsque le VSL externe n'est pas utilisé, cette broche doit être laissée ouverte et la diode mise à la terre. |
||||||||||||||||||||||||
| TestingPads | |||||||||||||||||||||||||||
| 21 | France | Je vous en prie. |
Signal de déclenchement par fréquence de trame Cette épingle envoie un signal qui peut être utilisé pour identifier l'état du conducteur. |
||||||||||||||||||||||||
| Interface | |||||||||||||||||||||||||||
|
16 17 |
BS1 BS2 |
Je suis... |
Sélectionnez le protocole de communication Ces broches sont des entrées de sélection d'interface MCU. |
||||||||||||||||||||||||
| BS1 | BS2 | ||||||||||||||||||||||||||
| Le secteur privé | 1 | 0 | |||||||||||||||||||||||||
| SPI à 4 fils | 0 | 0 | |||||||||||||||||||||||||
| 8 bits 68XX parallèle | 0 | 1 | |||||||||||||||||||||||||
| 8 bits 80XX parallèle | 1 | 1 | |||||||||||||||||||||||||
| 20 | Ressources résiduelles | Je suis... |
Réinitialisation de l'alimentation du contrôleur et du pilote Cette broche est l'entrée du signal de réinitialisation. Lorsque la broche est basse, l'initialisation de la puce est exécutée. Gardez cette broche en hauteur pendant le fonctionnement normal. |
||||||||||||||||||||||||
| 18 | Je suis désolé. | Je suis... |
Sélectionner la puce Cette broche est l'entrée de sélection de la puce. quand le CS# est abaissé. |
||||||||||||||||||||||||
|
19 |
D/C# |
Je suis... |
Données/contrôle de commande Cette broche est la broche de contrôle de données/commande. Lorsque la broche est tirée vers le haut, l'entrée à D7~D0 est traitée comme des données d'affichage. Lorsque la broche est tirée vers le bas, elle est utilisée comme un indicateur de l'état des données.l'entrée à D7~D0 sera transférée au registre de commande. Lorsque la broche est tirée vers le haut et que le mode d'interface série est sélectionné, les données au SDIN sont traitées comme des données. Lorsque le mode série à trois fils est sélectionné, cette broche doit être connectée au VSS. Pour une relation détaillée avec les signaux d'interface MCU, veuillez consulter les diagrammes de caractéristiques de synchronisation. |
||||||||||||||||||||||||
| Interface | |||
|
14 |
R/RD# |
Je suis... |
Lire/Écrire Activer ou Lire Cette épingle est l'entrée de l'interface MCU. Lors de l'interface avec un microprocesseur de la série 68XX, cette épingle sera utilisée comme le signal Enable (E).L'opération lecture/écriture est initiée lorsque cette broche est tirée haut et que le CS# est tiré bas. Lors de la connexion à un microprocesseur 80XX, cette broche reçoit le signal de lecture (RD#). Lorsque le mode série est sélectionné, cette broche doit être connectée au VSS. |
|
15 |
R/W# |
Je suis... |
Lire/écrire Sélectionner ou écrire Cette épingle est l'entrée de l'interface MCU. Lors de l'interface avec un microprocesseur de la série 68XX, cette épingle sera utilisée comme entrée de sélection de lecture/écriture (R/W#).Tirez cette épingle à hauteur pour le mode de lecture et tirez-le à bas pour le mode d'écriture. Lorsque le mode d'interface 80XX est sélectionné, cette broche sera l'entrée d'écriture (WR#). Lorsque le mode série est sélectionné, cette broche doit être connectée au VSS. |
|
6 à 13 |
D7 à D0 |
Résultats |
Bus d'entrée/sortie de données hôte Ces broches sont des bus de données bidirectionnels de 8 bits qui doivent être connectés au bus de données du microprocesseur.D1 sera l'entrée de données série SDIN et D0 sera l'entrée d'horloge série SCLK. Les broches non utilisées doivent être raccordées au VSS, à l'exception du D2 en mode série. |
| Réserve | |||
|
1, 30
|
N.C. | - |
Pinceau de support réservé Les broches de support peuvent réduire les influences des contraintes sur les broches de fonction. |
Notes de crédit maximales absolues
| Paramètre | Le symbole | - Je vous en prie. | Je suis désolé. | Unité |
| Voltage d'alimentation pour le fonctionnement | VDD | - Je ne sais pas.3 | 4 | V |
| Voltage d'alimentation pour les broches d'entrée/sortie | VDDIO | - Je ne sais pas.3 | 4 | V |
| Voltage d'alimentation pour affichage | VDDH | - Je ne sais pas.3 | 15 | V |
| Température de fonctionnement | Le TOP | - Quarante | 70 | .C |
| Température de stockage | TSTG | - Quarante | 85 | .C |
| Durée de vie (100 cd/m2) | 10,000 | - | heure |
Caractéristiques optiques
|
Caractéristiques |
Le symbole | Conditions d'utilisation | - Je vous en prie. | Le type | Je suis désolé. | Unité |
| Lumière | Je vous en prie | Nom de l'organisme | 100 | 120 | - | cd/m2 |
| C.I.E. (blanc) | (x) (y) | C.I.E. 1931 | 0Un.260.29 | 0Une.300.33 | 0Un.340.37 | |
| C.I.E. (rouge) | (x) (y) | C.I.E. 1931 | 0Un.620.28 | 0.660. Je vous en prie.32 | 0.70 ou 0.36 | |
| Le C.I.E. (vert) | (x) (y) | C.I.E. 1931 | 0Un calibre 240.60 | 0Un.280.64 | 0Un calibre 320.68 | |
| C.I.E. (bleu) | (x) (y) | C.I.E. 1931 | 0Une.100.16 | 0.140. Je suis désolé.20 | 0Une.180.24 | |
| Contraste dans une pièce sombre | Résultats | - | > 10,000:1 | - | ||
|
Angle de vue |
-
|
Je suis libre. |
-
|
degré |
1.45 pouces AMOLED 160x128 points 30 broches
