Détails sur le produit:
|
| Produit: | Affichage OLED de 1,5 pouce | Résolution: | Le nombre de points |
|---|---|---|---|
| Type de verre: | OLED | Optique: | Tous les angles de vue 80/80/80/80 |
| Interface: | Le nombre d'équipements à utiliser est déterminé par le nombre de véhicules. | Le contour de Dim.: | 33.9 (W) x 37,3 (H) x 1,45 (T) mm |
| Zones actives: | 26.86 (W) x 26,86 (H) mm | température de fonctionnement: | -30°C à +80°C |
| Numéro de broche: | 25 broches | Contrôleur: | SH1107 ou équivalent |
| Mode de conduite: | 1/128 Cycle de travail | Connecteur: | COG+FPC |
| Ratio de contraste: | 2000: 1 (contraste dans une pièce sombre) | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 1Module d'affichage OLED de 5 pouces,Module d'affichage OLED 128x128,Module d'affichage OLED à interface SPI |
||
1.5 pouces OLED, 128x128 points 1,5 pouces OLED Display Introduction du produit
SAEF Technology SFOS150JY-7175AN est un écran OLED de 1,5 pouce (diode électroluminescente organique) avec une résolution de 128x128 points. Ce module OLED de 1,5 est intégré dans le contrôleur SH1107G OLED IC;il prend en charge les versions 8 bits 6800 et 8080SAEF fournit des versions ZIF FPC et Hotbar pour que les clients puissent choisir le module approprié pour leur application.
SFOS150JY-7175AN est un affichage OLED de structure COG ce module OLED est léger, faible puissance et très mince, il convient pour les appareils muraux / compteurs, applications domestiques, système POS, système Cloud / IoT,instruments de poche, les dispositifs technologiques intelligents, les systèmes énergétiques, les systèmes automobiles, de communication, les instruments médicaux, etc. Le module OLED peut fonctionner à des températures allant de -30°C à +80°C;sa température de stockage varie de -40°C à +85°C.
Les écrans graphiques OLED de SAEF Technology sont disponibles dans trois structures mécaniques, dont la technologie COB, COG et TAB à matrice passive.Résolution OLED graphique monochrome disponible dans un écran graphique OLED 50x16, 64x128 OLED, 100x16 OLED, 100x32 graphique OLED, 200x16 graphique OLED, OLED 128x32, affichage OLED 128x64, OLED 128x128, et 256x64 affichage OLED.Les écrans OLED graphiques de la gamme de produits SAEF sont dotés de contrôleurs embarqués et d'interfaces parallèles.Ces modules d'affichage OLED ont des tensions de 3V ou 5V selon la résolution / couleur.
SAEF propose une large gamme de modules d'affichage OLED de tailles allant de 0,42" à 5,5" OLED, tels que l'affichage OLED micro de 0,42", l'affichage OLED mini de 0,66", l'affichage OLED de 0,69", l'affichage OLED de 0,91", l'affichage OLED de 0,95" OLED, l'affichage OLED de 0,66", l'affichage OLED de 0,69", l'affichage OLED de 0,95", l'affichage OLED de 0,66" OLED, l'affichage OLED de 0,95" OLED, l'affichage OLED de 0,69" OLED, l'affichage OLED de 0,95" OLED, l'affichage OLED de 0,99" OLED, l'affichage OLED de 0,99" OLED, l'affichage OLED de 0,99" OLED, l'affichage OLED de 0,99" OLEDÉcran OLED de 96 pouces, écran OLED de 1,5 pouce, écran OLED de 2 pouces, écran OLED de 2,4 pouces, écran OLED de 2,7 pouces, écran OLED de 5,5 pouces et solutions de conception personnalisées.
Données physiques
| Je ne veux pas. | Les postes | Spécification | Unité |
| 1 | Taille diagonale | 1.50 | Dans. |
| 2 | Résolution | 128 * 128 | Points |
| 3 | Zones actives | 26.86 ((W) * 26.86 ((H) | mm |
| 4 | Dimension de contour | 33.90 ((W) * 37.30 ((H) | mm |
| 5 | La hauteur des pixels | 0.210 ((W) * 0.210 ((H) | mm |
| 6 | Taille des pixels | 0.185 ((W) * 0,185 (H) | mm |
| 7 | Clé de pilotage | SH1107G-02 | - |
| 8 | Affichage de couleur | Blanc | - |
| 9 | Écaille grise | 1 | Un peu. |
| 10 | Interface | Parallèle / SPI / IIC | - |
| 11 | Type d'emballage IC | Coefficient de coût | - |
| 12 | Type de connexion du module | ZIF | - |
| 13 | Épaisseur | 1.45 ± 0.1 | mm |
| 14 | Le poids | TBD | g |
| 15 | Le devoir | Les enfants, 1/12 | - |
1.5 pouces OLED, 128x128 points 1,5 pouces OLED Display dessin du produit
Rating maximal absolu
| Les postes | Je ne sais pas. | - Je vous en prie. | Unité | Nom de l'entreprise |
| Le débit d'alimentation doit être supérieur ou égal à: | - Je ne sais pas.3 | +3 et plus.6 | V | Indicateur de capacité maximal |
| Le débit d'alimentation (VPP) (VPP) | - Je ne sais pas.3 | +17 | V | Indicateur de capacité maximal |
| Température de fonctionnement (TOP) | - 30 ans | 80 | °C |
- |
| Température de stockage (TST) (TST) | - Quarante | 85 | °C |
Caractéristiques électriques
| Les postes | Le symbole | Je ne sais pas. | - Je sais. | - Je vous en prie. | Unité | |
|
Voltage d'alimentation |
IC de tension d'alimentation logique | VDD | 1.65 | 3.0 | 3.5 | V |
| Fonctionnement (pour panneau OLED) | VPP | 12.5 | 13.0 | 13.5 | V | |
|
Voltage d'entrée |
Haute tension | VIH | 0.8 * VDD |
- |
VDD | V |
| Basse tension | VIL | VSS |
- |
0.2 * VDD | V | |
|
Voltage de sortie |
Haute tension | VOH | 0.8 * VDD |
- |
VDD | V |
| Basse tension | VOL | VSS |
- |
0.2 * VDD | V | |
Caractéristiques électro-optiques
| Les postes | Le symbole | Je ne sais pas. | - Je sais. | - Je vous en prie. | Unité | Nom de l'entreprise | |
| Luminance de fonctionnement | L | 80 | 100 | - | cd/m2 | 100% de pixels allumés | |
| Consommation d'électricité | P |
- |
120 | 150 | mW | 30% de pixels sur | |
| Fréquence d'images | Fr |
- |
100 |
- |
Hz |
- |
|
| Coordonnées de couleur | CIE x | 0.25 | 0.29 | 0.33 |
CIE1931 |
Chambre noire |
|
| CIE y | 0.29 | 0.33 | 0.37 | ||||
| Temps de réponse | Levez-vous! | Tr | - | 10 | - | Nous | - |
| Décomposition | Td | - | 10 | - | Nous | - | |
| Ratio de contraste | Cr | 10000:1 |
- |
- |
- |
Chambre noire | |
| Angle de vue | △θ | 160 |
- |
- |
Diplôme |
- |
|
| Durée de fonctionnement | Au sommet | 20,000 |
- |
- |
Heures de travail | L = 100 cd/m2 | |

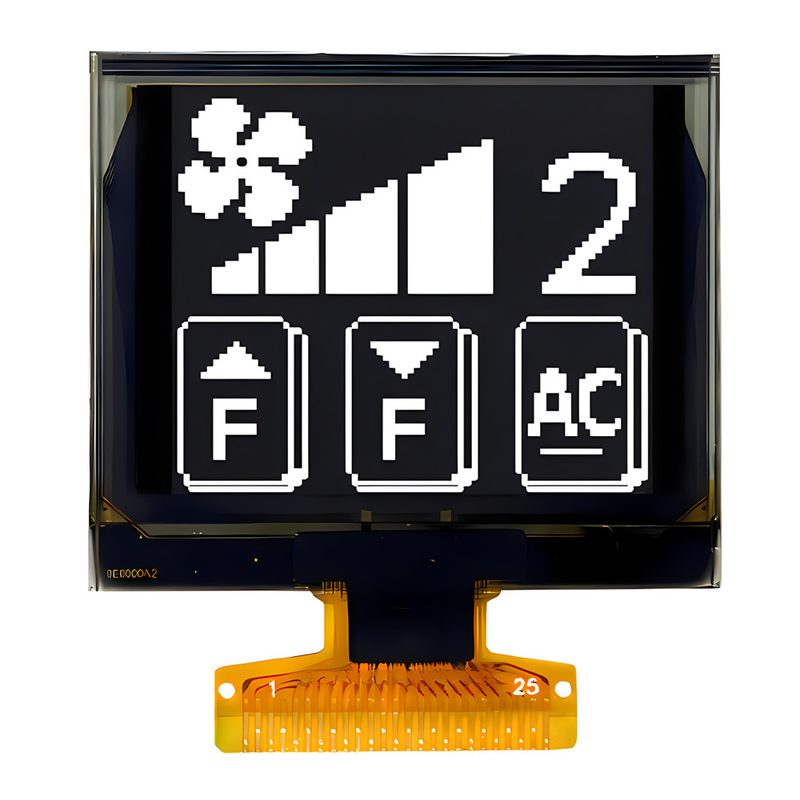

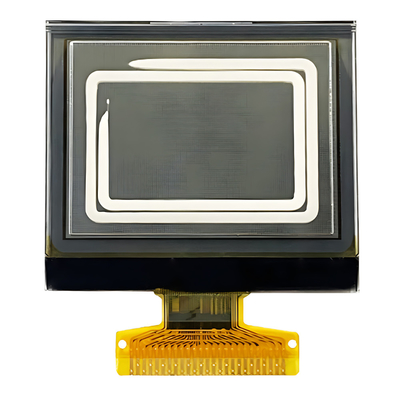

1.5 pouces OLED, 128x128 points 1,5 pouces OLED Affichage Image du produit
