Détails sur le produit:
|
| Produit: | Le modèle standard 128x64 LCM | Résolution: | 128X64 points |
|---|---|---|---|
| Afficher la direction: | À 6 heures. | Type d'écran LCD: | FSTN, positif |
| Type de polariseur: | Transflective | taille du module: | 40Le système de contrôle de la température doit être équipé d'un système de contrôle de la températu |
| zone d'observation: | 37.0 × 20.0 (mm) | Le système d'exploitation du pilote: | ST7567 |
| Numéro de broche: | 28 broches | Interfaces: | L'unité MPU de la série 6800 ou de la série 8080 |
| température de fonctionnement: | -20°C à +70°C | Voltage d'alimentation: | 3.3V (valeur typique) |
| Durée de vie: | 40, 000 heures | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | L'écran LCD à couleur COG de 128 x 64 pixels,3.3v COG LCD,L'écran LCD à COG positif du FSTN |
||

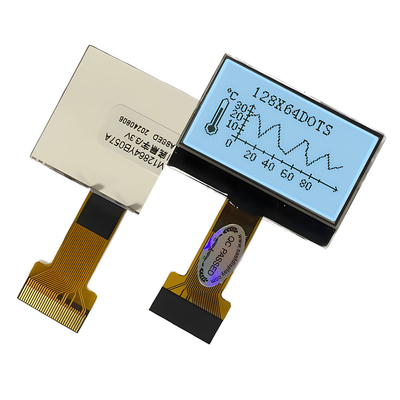

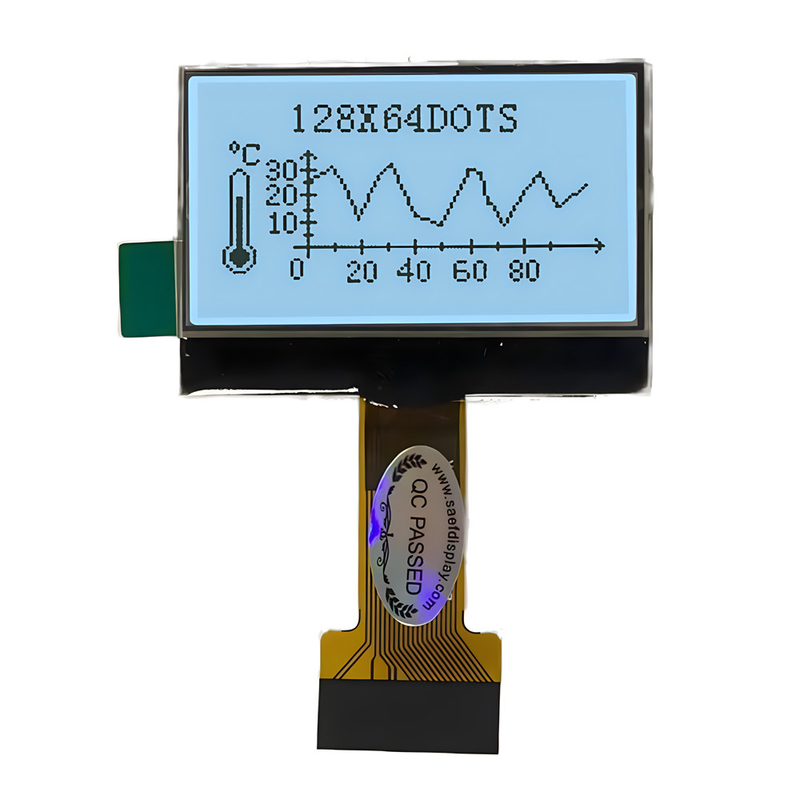

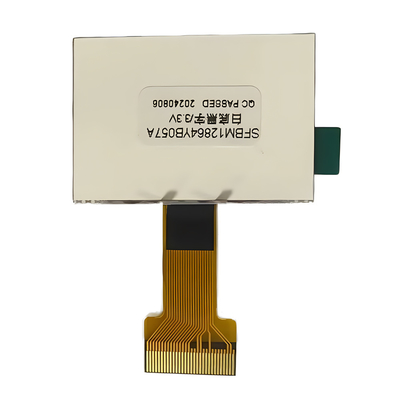

Module COG 128X64 Pixel FSTN Positif 3.3v Introduction du produit
L'écran LCD COG 128x64 est un module graphique à matrice de points extrêmement largement utilisé à faible coût, grâce à son faible coût, sa facilité d'utilisation et sa facilité de programmation.SAEFDISPLAY offre plus de 1000 tailles différentes (VA) de produits standard au choix des clientsL'écran LCD FSTN COG positif peut être équipé de rétroéclairage de différentes couleurs, telles que jaune, vert, blanc, orange,sur l'écran LCD négatif 128x64 COG, des rétroéclairages blancs, bleus et autres couleurs peuvent également être ajoutés,qui peut grandement améliorer le contraste et la gamme d'angle de vision de l'écran d'affichage.
Caractéristiques
Spécifications mécaniques
| Titre | Les spécifications | Unité |
| Taille du module (L × W × H) | 40.0L par 28.0.0W×4,5 (max) H | mm |
| Zone d'affichage (W × H) | 37.0 x 20.0 | mm |
| Zones d'action | 128 × 64 | point |
| Point Pitch (en anglais seulement) | 0.27 x 0.27 | mm |
| Taille des points ((W × H) | 0.245 x 0.245 | mm |
Le dessin
Définition de la broche
| Titre | Le symbole | Le niveau | Résultats de l'enquête |
| 1 | VDD | +3,3V | L'alimentation de la logique |
| 2 | C86 | H/L | H:6800 Parallèle L:8080 Parallèle |
| 3 | VSS | 0V | La puissance de la terre |
| 4 | V0 | Je ne sais pas. |
Connectez un condensateur entre ce terminal et le terminal VSS |
| 5 | V1 | Je ne sais pas. | |
| 6 | V2 | Je ne sais pas. | |
| 7 | V3 | Je ne sais pas. | |
| 8 | V4 | Je ne sais pas. | |
| 9 | CAP2- | Je ne sais pas. | Connectez un condensateur entre ce terminal et le terminal CAP2 + |
| 10 | CAP2+ | Je ne sais pas. | Connectez un condensateur entre ce terminal et le terminal CAP2 |
| 11 | CAP1- | Je ne sais pas. | Connectez un condensateur entre ce terminal et le terminal CAP1 |
| 12 | Résultats de la recherche | Connectez un condensateur entre ce terminal et le terminal CAP1 + | |
| 13 | CAP3+ | Je ne sais pas. | Connectez un condensateur entre ce terminal et le terminal CAP1 |
| 14 | Vout | Connectez un condensateur entre ce terminal et le terminal VSS ou VDD | |
| 15 | VSS | 0V | La puissance de la terre |
|
16 ~ 23 |
D7 à D0 |
H/L |
Autobus de données bidirectionnel à 8 bits |
|
24 |
/RD |
H/L |
8080 Parallèle:Le bus de données est en état de sortie lorsque ce signal est L . 6800 Paralle: Il s'agit du terminal d'entrée d'horloge activée de la MPU de la série 6800. |
|
25 |
/WR |
H/L |
8080 Parallèle:Les signaux du bus de données sont fixés au bord ascendant du signal /WR. 6800 Parallèlement: H: Lire L: Écrire |
| 26 | A0 | H/L |
H: Indique que D0 à D7 sont des données affichées. L: Indique que D0 à D7 sont des données de contrôle. |
| 27 | /RES | H/L | L'opération de réinitialisation est effectuée par le niveau de signal /RES |
| 28 | Le groupe CS1 | L | Signal de sélection de la puce |
Limite absolue maximale
| Les postes | Le symbole | - Je vous en prie. | Je suis désolé. | Unité | Condition |
| Voltage d'alimentation | VDD | 2.5 | 3.6 | V | Vss = 0V |
| Voltage d'entrée | Le vin | 0 | VDD | V | Vss = 0V |
| Température de fonctionnement | Au sommet | - 20 ans. | + 70 | °C | Pas de condensation |
| Température de stockage | Tst | - 30 ans | + 80 | °C | Pas de condensation |
Caractéristiques du rétroéclairage (couleur:blanc)
| Nom de l'article | Le symbole | Je ne sais pas. | - Je sais. | - Je vous en prie. | Unité | Condition |
| Voltage avant | Vf | 2.8 | 3.0 | 3.2 | V | Si = 45 mA Ta = 25°C |
| Luminance | Je vous en prie | 280 | 350 | 420 | cd/m2 | |
| Nombre de LED | - | - | 3 | - | Une pièce | - |
| Mode de connexion | P | - | Parallèlement | - | - | - |
