Détails sur le produit:
|
| Produit: | 2.4 pouces TN TFT LCD | Résolution: | 240*320 pixels |
|---|---|---|---|
| Écran tactile: | Sans | Direction de la vue: | 12H |
| Interface: | SPI | Numéro de broche: | 10 BORNES |
| Connexion: | Branchement | Luminance extérieure: | 400 cd/m2 (personnalisable) |
| Le système d'exploitation du pilote: | Le nombre d'équipements à transporter est déterminé en fonction de l'échantillon. | Durée de vie des LED: | 40, 000 heures |
| Température de fonctionnement.: | -20°C à +70°C | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Module d'affichage d'affichage à cristaux liquides d'interface de SPI,Module d'affichage LCD 240×320,2Module d'affichage LCD de 4 pouces |
||
Produit à faible coût de 2,4 pouces QVGA TFT LCD
Saef Technology est spécialisée dans la production d'écrans TFT et d'écrans tactiles.Écran LCD 4 "TFT, notre société a réalisé un bon contrôle et une optimisation des coûts des produits, ce qui a entraîné une rentabilité extrêmement élevée.
2L'écran TFT de 4 pouces SFTO240JY-7182AN avec une résolution de 240 × 320 pixels fournit un affichage d'image clair.Ce modèle est doté d'une interface SPI et peut atteindre une luminosité de 400 cd/m2, adapté à différentes conditions d'éclairage. Le produit peut fonctionner entre -20 °C et 70 °C et s'adapter à diverses conditions environnementales. Il peut être stocké entre -30 °C et 80 °C,veiller à ce que le stockage à long terme n'affecte pas ses performancesCet écran QVGA TFT de 2,4 pouces est largement utilisé dans divers domaines tels que l'équipement médical, le contrôle industriel, les maisons intelligentes et la navigation automobile.Leur haute luminosité (jusqu'à 1000 nits) et leur contraste les rendent encore clairement visibles à l'extérieur ou au soleil direct.Le faible coût est un avantage majeur du produit à matrice de points TFT 240 * 320 SFTO240JY-7182AN, ce qui en fait un choix idéal pour les projets à budget limité mais nécessitant de bonnes performances d'affichage.
Pour les développeurs, le support des pilotes pour les écrans d'affichage et les bibliothèques de développement est tout aussi important.Le nombre total d'émissions de CO2 est déterminé par la méthode suivante:(avec PCB) prennent en charge des bibliothèques de développement telles que la bibliothèque GFX pour Arduino, offrant des performances d'affichage efficaces et des processus de développement simplifiés.
Caractéristiques
| Nom de l'article | Spécification | Unité |
| Numéro de modèle |
Le nombre d'heures de travail est déterminé par le nombre d'heures de travail. |
/ |
| Mode d'affichage | Normalement noir, transmissif | / |
| Direction de la vue | À 12 heures. | / |
| Les couleurs | 262K | / |
| Le moteur IC | Les produits de la catégorie 1 | / |
| Type d'interface | 4 ligne SPI | / |
| Le contour dimensionnel | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
mm |
| Zones actives | 36.72 ((W) x 48.96 ((H) |
mm |
| Résolution | Le montant de l'aide est fixé à la valeur de l'aide accordée. | les pixels |
| La hauteur des pixels | 0.153 ((W) x 0.153 ((H) |
mm |
Le dessin de contour
Description de la broche d'interface
|
Je ne veux pas. |
Le symbole | Définition |
| 1 | Le GND | Le sol |
| 2 | Réinitialiser | Pinceau de réinitialisation LCM |
| 3 | Le SCL | Une épingle d'horloge. |
|
4 |
RS |
Sélectionnez la broche RS = ¥ 1 ¥: Affichage des données. RS = √0 √: Données de commande. |
| 5 | CS |
Choisissez une broche à puce (Activer) |
| 6 | Le SDA | Entrée de données en série |
| 7 | ODD | Sortie de données en série. |
| 8 | Le CCR | L'alimentation électrique pour l'analogue (2.8V-3.3V) |
| 9 | LED+ | Anode de rétroéclairage |
| 10 | LED- | Cathode de rétroéclairage |
Diagramme schématique
Notes de crédit maximales absolues
| Paramètre | Le symbole | - Je vous en prie. | Je suis désolé. | Unité |
| Voltage d'alimentation logique | CICVC | - Je ne sais pas.3 | 4.6 | V |
| Voltage d'alimentation analogique | Le CCR | - Je ne sais pas.3 | 4.6 | V |
| Température de fonctionnement | Au sommet | - 20 ans. | 70 | °C |
| Température de stockage | Tst | - 30 ans | 80 | °C |
| Humidité | RH |
- Je ne sais pas. |
90% (max 60 °C) | RH |
Caractéristiques électriques
| Paramètre | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité |
| Voltage d'alimentation logique | CICVC | 1.65 | 1.8 / 2.8 | 3.3 | V |
| Voltage d'alimentation analogique | Le CCR | 2.6 | 2.8 | 3.3 |
- Je ne sais pas. |
| Courant d'entrée | Je sais. |
- Je ne sais pas. |
20 |
- Je ne sais pas. |
- Je ne sais pas |
Caractéristiques du rétroéclairage
| Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité |
| Voltage avant | Vf | 3.0 | 3.2 | 3.4 | V |
| Courant vers l' avant | Si |
- Je ne sais pas. |
80 |
- Je ne sais pas. |
- Je ne sais pas |
| Durée de fonctionnement |
- Je ne sais pas. |
- Je ne sais pas. |
40000 |
- Je ne sais pas. |
Heures |

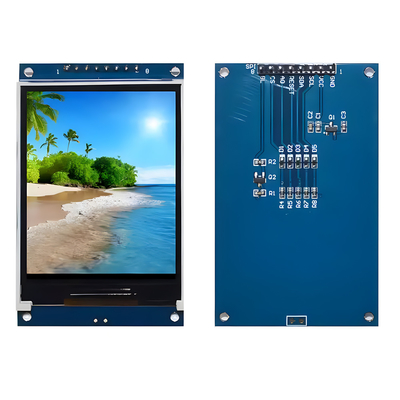

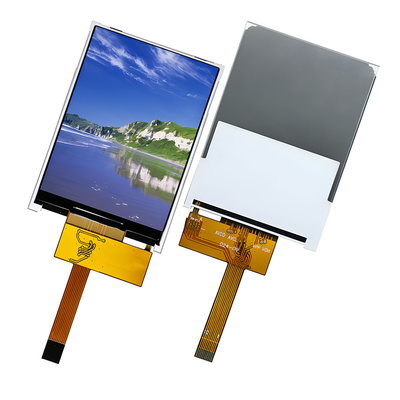

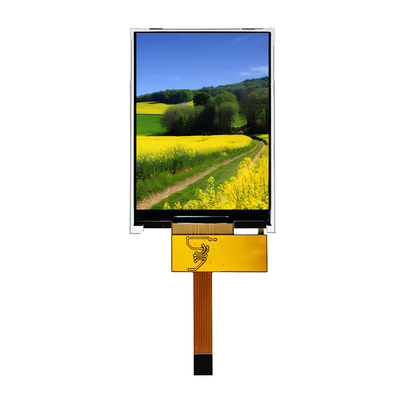

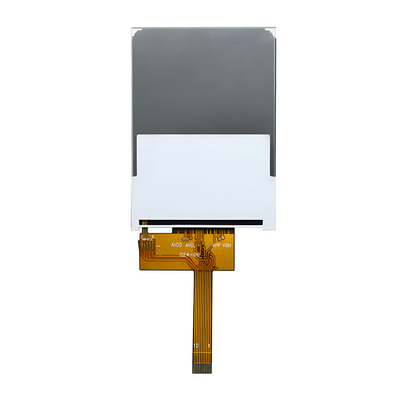

Photo du produit
Les installations et les certificats
