Produit:	0Module d'affichage OLED de 49 pouces	Nombre de pixels:	Graphiques 64x32
Le système d'exploitation du pilote:	SSD1315 ou équivalent	Mode d'affichage:	Matrix passif
Afficher la couleur:	Monochrome (blanc)	Service de conduite:	1 / 32 Le devoir
Taille du panneau:	14.5 x 11,6 x 1,227 (mm)	Zones actives:	11.18 x 5,58 (mm)
La hauteur des pixels:	0.175 x 0,175 (mm)	Taille de pixel:	00,155 x 0,155 (mm)
Direction de la vue:	Tous les angles de visualisation	Interface:	I2C
Connexion:	Soudage/barre à chaud	Numéro de broche:	14 broches (peut être personnalisé)
Durée de vie:	50,000 heures @60cd/m2	Conformité:	Conforme à la réglementation REACH et RoHS
Mettre en évidence:	0Affichage OLED de 49 pouces , Affichage OLED d'applications portatives , Affichage OLED à interface I2C

Le numéro de code.	Le symbole	Résultats	Fonction
Énergie électrique
8	VDD	P	L'alimentation de la logique C'est une broche d'alimentation, elle doit être connectée à une source externe.
7	VSS	P	Le terrain du circuit logique C'est une épingle de terre, elle sert de référence pour les épingles logiques, elle doit être connectée à la terre externe.
14	Le CCR	P	L'alimentation électrique du panneau OEL C'est la broche d'alimentation de tension la plus positive de la puce. Un condensateur de stabilisation doit être connecté entre cette broche et le VSS lorsque le convertisseur est utilisé.Il doit être connecté à une source externe lorsque le convertisseur n'est pas utilisé..

Le conducteur
12	IREF	Je suis...	Référence actuelle pour le réglage de la luminosité Cette broche est une broche de référence de courant de segment. Une résistance doit être placée entre cette broche et le VSS.
13	VCOMH	Je vous en prie.	Cette broche est la broche d'entrée pour le niveau de sortie de tension élevé pour les signaux COM. Le condensateur doit être connecté entre cette broche et le VSS.

Convertisseur CC/DC
5	VBAT	P	Énergie pour le circuit de convertisseur CC/DC Il s'agit de la broche d'alimentation du tampon interne du convertisseur de tension CC/DC. Elle doit être connectée à une source externe lorsque le convertisseur est utilisé.Il doit être connecté au VDD lorsque le convertisseur n'est pas utilisé.
Je vous en prie. - Un demi	Le nombre d'équipements utilisés C2P/C2N	Je suis...	Le terminal positif du condensateur d'inversion volant est le terminal négatif du condensateur d'accélération volant.Ils doivent flotter lorsque le convertisseur n'est pas utilisé..

Interface
9	Ressources résiduelles	Je suis...	Réinitialisation de l'alimentation du contrôleur et du pilote Cette broche est l'entrée du signal de réinitialisation. Lorsque la broche est basse, l'initialisation de la puce est exécutée. Gardez cette broche en hauteur pendant le fonctionnement normal.
10	Le SCL	Je suis...	Signal de données du bus I2C La transmission de l'information dans le bus I2C suit un sigma d'horloge.
11	Le SDA	Résultats	Signal de données du bus I2C Cette broche sert de canal de communication entre l'émetteur et le récepteur.

Caractéristiques	Le symbole	Conditions d'utilisation	- Je vous en prie.	Le type	Je suis désolé.	Unité
Lumière (VCC fourni à l'extérieur)	Je vous en prie	Nom de l'organisme	160	-	-	cd/m2
Lumière (VCC généré par DC/DC interne)	Je vous en prie	Nom de l'organisme	160	180	-	cd/m2
C.I.E. (blanc)	(x) (y)	C.I.E. 1931	0Un calibre 250.27	0Une.290.31	0Un.330.35
Contraste dans une pièce sombre	Résultats		-	2000:1	-
Angle de vue			-	Je suis libre.	-	degré

Nom de l'article		Conditions d'utilisation	Les critères
Opération à haute température	70°C, 240 heures		Les fonctions opérationnelles fonctionnent.
Opération à basse température	-40°C, 240 heures
Entreposage à haute température	85°C, 240 heures
Entreposage à basse température	-40°C, 240 heures
Opération à haute température/humidité	60°C, 90% de pH, 120 heures
Choc thermique		-40°C <==> 85°C, 24 cycles 60 minutes de séjour

Réserve
6	VBREF	-	N.C.

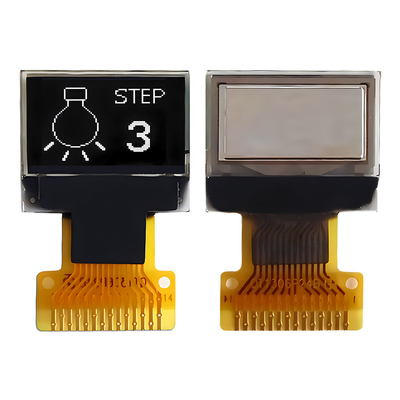

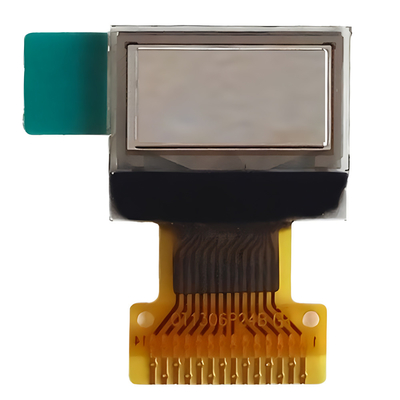

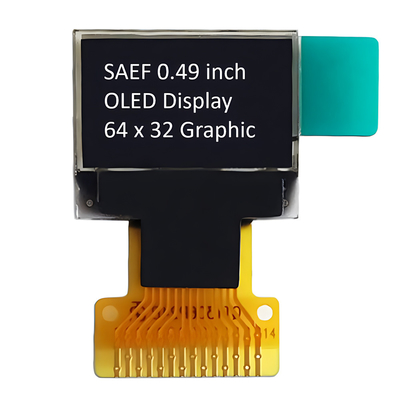

Affichage OLED de petite taille à faible coût 0,49 pouce Interface I2C pour application portative

0Affichage OLED de 49 pouces
