Détails sur le produit:
|
| Produit: | 0.96 pouces OLED + 4 broches PCB | Résolution: | pixels 128x64 |
|---|---|---|---|
| Afficher la couleur: | Blanc/Bleu/Jaune | La structure: | COG + PCB |
| interface: | Le nombre d'unités de production est déterminé par la valeur de l'énergie utilisée. | Direction de la vue: | Tous les angles de vue (85/85/85/85) |
| Le contour de Dim.: | 24.7 × 27 × 3,6 mm | Connexion: | Pins d'en-tête |
| Numéro de broche: | 4 bornes | Température de fonctionnement.: | -40°C à +85°C |
| Durée de vie: | 50,000 heures @ 60cd/m2 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 0Affichage OLED de 96 pouces,Affichage OLED blanc,Affichage OLED I2C à 4 broches |
||
SFOM096YZ4-12864WB-02 Spécification.pdf
Introduction du produit
0L'OLED de 96 pouces avec PCB à 4 broches est un module d'affichage miniaturisé largement utilisé dans les systèmes embarqués et les appareils électroniques portables.Ce type d'écran joue un rôle important dans des domaines tels que les montres intelligentes, des détecteurs de santé et des équipements industriels en raison de sa petite taille, de sa faible consommation d'énergie et de son contraste élevé.fournir aux utilisateurs un affichage intuitif des informations.
En outre, les circuits intégrés de pilote pour OLED de 0,96 pouce avec des modules PCB à 4 broches tels que SSD1306, SSD1315 etc., en raison de leur conception standardisée, améliorent encore leur polyvalence sur divers appareils.Ce haut niveau de compatibilité offre une grande commodité aux utilisateurs lors de la conception de systèmes embarqués ou de projets de bricolage.
Caractéristiques
0Les produits OLED de 96 pouces avec PCB à 4 broches ont généralement les spécifications techniques suivantes:
Le dessin de contour
Définition du pin d'interface
| Le numéro de code. | Le symbole | Définition | |
| 1 | Le GND | C'est une épingle de terre, elle doit être connectée à la terre. | |
| 2 | VDD | L'alimentation pour OLED. C'est une broche d'alimentation en tension. elle doit être connectée à la source. | |
| 3 | Le SCL | Cette entrée d'horloge en série SCL | |
| 4 | Le SDA | Cette entrée de données en série SDA | |
Caractéristiques électro-optiques
| Les postes | Le symbole | - Je ne sais pas. | - Je sais. | Je suis désolée. | Unité | Nom de l'entreprise | |
| Luminance de fonctionnement | L | 80 | 100 | - | cd / m2 | Tous les pixels ON | |
| Consommation d'électricité | P | - | 50 | 60 | mW |
30% de pixels allumés |
|
| Fréquence d'images | Fr | - | 105 | - | Hz | - | |
|
Couleur Coordonnées |
Le bleu | CIE x | 0.11 | 0.15 | 0.19 |
CIE1931 |
Chambre noire |
| CIE y | 0.21 | 0.25 | 0.29 | ||||
|
Temps de réponse |
Levez-vous! | Tr | - | 10 | - | Nous | - |
| Décomposition | Td | - | 10 | - | Nous | - | |
| Ratio de contraste | Cr | 10000:1 | - | - | - | Chambre noire | |
| Angle de vue | θ |
160 | - | - | Diplôme | - | |
| Durée de fonctionnement | Au sommet | 22000 | - | - | Heures de travail | L = 80 cd/m2 | |

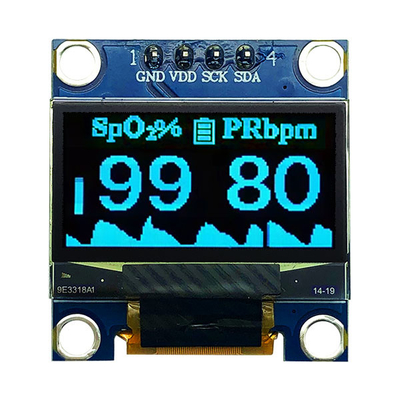

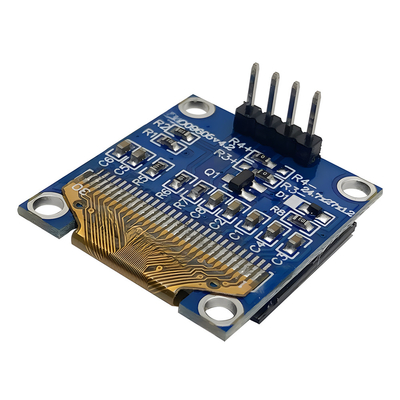

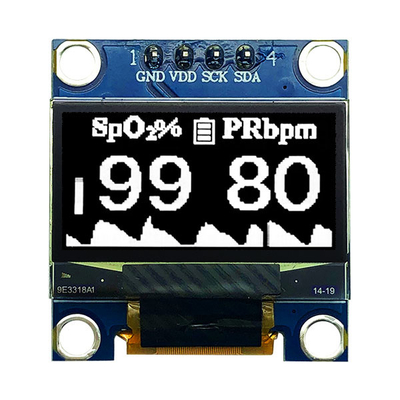

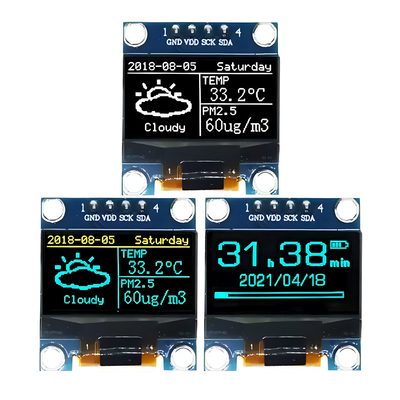

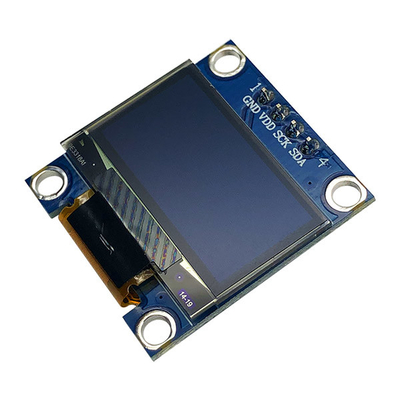

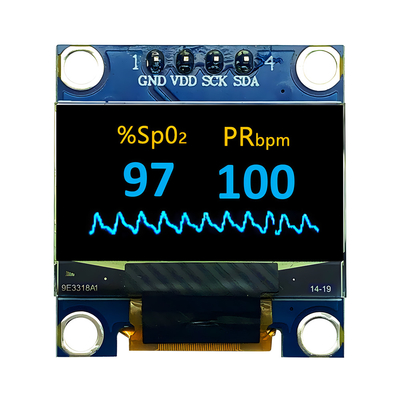

Image du produit
Test de fiabilité
| Je ne veux pas. | Nom de l'article | Condition | Quantité |
| 1 |
Entreposage à haute température - Je ne sais pas. |
85 ± 2 °C, 200 heures | 3 |
| 2 |
Fonctionnement à haute température (HTO) |
80 ± 2 °C, 96 heures | 3 |
| 3 |
Entreposage à basse température (LTS) |
-40 ± 2 °C, 200 heures | 3 |
| 4 |
Fonctionnement à basse température (LTO) |
-40 ± 2 °C, 96 heures | 3 |
|
5 |
Température élevéeConservation de l'humiditéJe ne sais pas. |
50±3°C, 90%±3%RH, 120 heures |
3 |
|
6 |
Choc thermique (non opérationnel) (TS) |
-20 ± 2 °C ~ 25 °C ~ 70 ± 2 °C (30 min) (5 min) (30 min) 10 cycles |
3 |
| 7 | Vibration (emballage) |
10 ~ 55 ~ 10 Hz, amplitude 1,5 mm, 1 heure pour chaque direction x, y, z |
1 carton |
| 8 | Déposer (emballage) | Hauteur: 1 m, chaque fois pour 6 côtés, 3 bords, 1 angle | 1 carton |
| 9 | ESD (encadrement du produit fini) | ±4kVR:330Ω; C:150pF 10 fois, décharge d'air | 3 |
Comparer avec les concurrents
Sur le marché des écrans OLED de 0,96 pouces avec PCB à 4 broches, il existe de nombreux concurrents présentant des avantages et des caractéristiques différents.La technologie SAEF présente les avantages suivants::
Technologie et capacité d'innovation:Le SAEF a une profonde accumulation de technologie d'affichage OLED, qui peut fournirDes produits à haute résolution et d'excellentes performances de couleur, tout en lançant continuellement des produits innovants pour répondre à la demande du marché.
Capacité et chaîne d'approvisionnement:La SAEF dispose d'une forte capacité de production et d'un système complet de chaîne d'approvisionnement, qui peut assurer un approvisionnement stable des produits et répondre rapidement aux changements du marché.
Services personnalisésSAEF peut fournir des services personnalisés pour concevoir et produire des produits OLED de 0,96 pouces avec PCB à 4 broches de spécifications spécifiques en fonction des besoins du client,répondant aux exigences des scénarios d'application spécifiques.
Influence de la marque:La marque SAEF a une plus grande reconnaissance et une plus grande confiance sur le marché, et nos produits peuvent attirer davantage l'attention du marché et le choix des clients.
