Détails sur le produit:
|
| Produit: | 2Affichage OLED de 42 pouces | Résolution: | 128X64 points |
|---|---|---|---|
| Mode d'affichage: | Matrix passif | Optique: | Tous les angles de visualisation |
| Le contour de Dim.: | 71.0(L) x 43,5 ((W) x 6,0 ((T) (mm) | Zones actives: | 55.01 ((L) x 27.5 ((W) (mm) |
| La hauteur des pixels: | 00,43 x 0,43 (mm) | méthode de conduite: | 1/64 Cycle de travail |
| température de fonctionnement: | -40°C à +70°C | Numéro de broche: | 7 bornes d'en-tête |
| Interface: | Interface SPI | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 2tableau de contrôle OLED de 42 pouces,SSD1309 carte de commande OLED,Module d'affichage SPI OLED à 7 broches |
||
SFOM242YZ7-12864WBYG-01 Spécification.pdf
Introduction du produit
La carte de contrôle OLED à interface SPI de 7 broches de 2,42, est une carte de contrôle intégrant une technologie d'affichage OLED haute performance, adaptée à des scénarios d'application nécessitant un contraste élevé,conception ultra-minceLa carte de commande est équipée d'une puce pilote SSD1309 / SPD0301, prenant en charge la communication à double interface SPI/I2C, offrant aux utilisateurs des options de connexion flexibles.
Paramètre technique
Taille de l'écran: 2,42 pouces
Résolution: 128 × 64 pixels

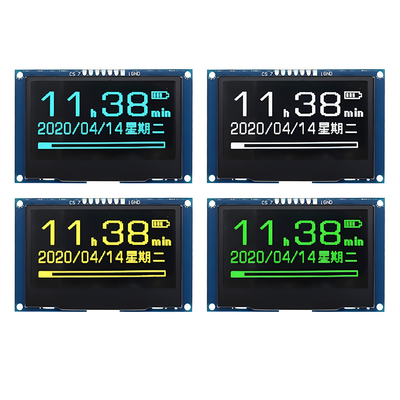

Couleur d'affichage: blanc, jaune, vert et bleu en option
La valeur de l'échantillon doit être supérieure ou égale à:
Interface de communication: SPI/I2C
Interface physique: GH1.25 7Pin
Voltage de fonctionnement: 3,3 V/5 V
Taille de l'écran: 55,01 × 27,49 mm
Taille du produit: 61,50 × 39,50 mm
Caractéristiques du produit
Contraste élevé: l'interface SPI à 7 broches de 2,42, les caractéristiques auto-lumineuses de l'OLED offrent un contraste extrêmement élevé et d'excellents effets d'affichage.
Ultra-mince et léger: En raison du principe auto-lumineux de l'OLED, il n'y a pas besoin de rétroéclairage, ce qui rend la carte de commande plus mince et plus légère.
Fonctionnement à faible consommation d'énergie: l'OLED 2,42-inch ne consomme pas d'énergie lorsqu'il est affiché en noir, ce qui contribue à réduire la consommation d'énergie globale.
Affichage grand angle de vision: OLED de 2,42-pouces Fournit un grand angle de vision de plus de 170 °, assurant une vision claire sous différents angles.
Réponse rapide: l'interface SPI 7-pins OLED de 2,42-inch est adaptée aux applications avec des images dynamiques et un rafraîchissement rapide.
Prise en charge de la communication SPI/I2C: compatible avec deux protocoles de communication, pratique pour la connexion à divers microcontrôleurs.
Assistance logicielle
Fournir un soutien complet au développement de logiciels, notamment:
Données de routine: fournissez un exemple de code pour des plates-formes telles que Raspberry Pi, Arduino, STM32, ESP32 etc.
Protocole de communication: fournir les détails de mise en œuvre des protocoles de communication SPI et I2C.
Bibliothèque graphique: prend en charge les fonctions de base de dessin graphique et d'affichage de texte.
Prise en charge des polices: intégrée à plusieurs polices pour répondre aux besoins d'affichage de différentes langues et caractères.
Le dessin de contour

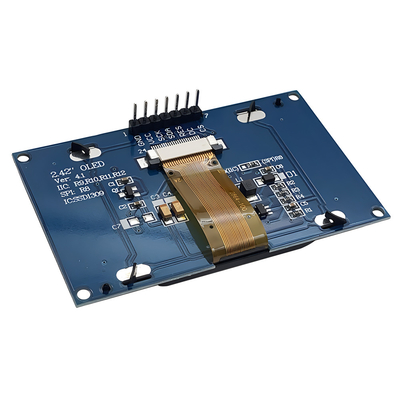

Définition de la broche d'interface (connexion matérielle)
| Le pin | Le symbole | Décrits |
| 1 | Le GND | Le terrain du circuit logique |
| 2 | VDD | L'alimentation de la logique |
| 3 | SCK | Entrée d'horloge série. |
| 4 | Le SDA | Entrée de données en série. |
| 5 | RST | Cette broche est l'entrée du signal de réinitialisation. Lorsque la broche est basse, l'initialisation de la puce est exécutée. Gardez cette broche en hauteur pendant le fonctionnement normal. |
|
6 |
DC |
Cette broche est la broche de commande/données. Lorsque le SDIN est bas, les données sont transférées au registre de commandes. |
| 7 | CS | Choisir la puce. La puce est sélectionnée lorsque CS0 = L . |
Notes de crédit maximales absolues
|
Paramètre |
Le symbole | - Je vous en prie. | Je suis désolé. | Unité |
| Voltage d'alimentation pour la logique | VDD | - Je ne sais pas.3 | 4 | V |
| Voltage d'alimentation pour affichage | Le CCR | 8 | 17 | V |
| Température de fonctionnement | Le TOP | - Quarante | 70 | .C |
| Température de stockage | TSTG | - Quarante | 85 | .C |
| Durée de vie (220 cd/m2) | 13,000 | - | heure | |
| Durée de vie (200 cd/m2) | 15,000 | - | heure | |
|
Durée de vie (180 cd/m2) |
16,000 | - | heure |
Spécifications électriques
|
Caractéristiques |
Le symbole | Conditions d'utilisation | - Je vous en prie. | Le type | Je suis désolé. | Unité |
| Consommation de courant en mode normal | Tous les pixels allumés | - | 17 | 25 | - Je ne sais pas | |
| consommation de courant en mode veille | Mode veille 10% pixels allumés | - | 0.5 | 1.5 | - Je ne sais pas | |
| Consommation en mode normal | Tous les pixels allumés | - | 71.5 | 97.5 | mW | |
| Consommation en mode veille | Mode veille 10% pixels allumés | - | 6.5 | 19.5 | mW | |
| Lumière | Je vous en prie | - | 90 | 110 | - | cd/m2 |
| C.I.E. (blanc) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Contraste dans une pièce sombre | Résultats | - | 2000:1 | - | - | |
|
Angle de vue
|
- | 160 | - | - | degré |

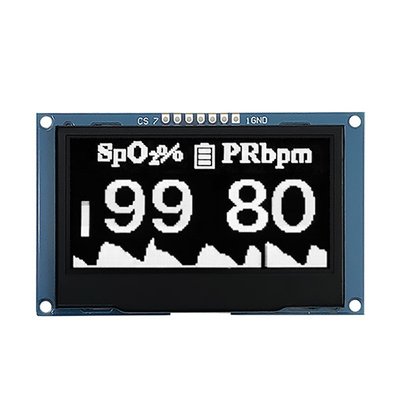

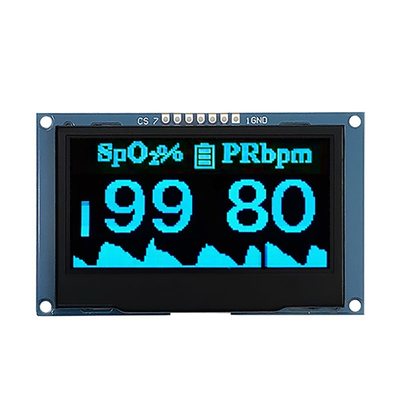

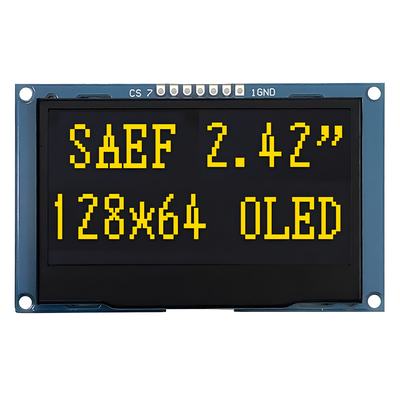

Image du produit
Condition d'essai de fiabilité
|
Nom de l'article |
Conditions d'utilisation |
Les critères |
| Opération à haute température | 70.C, 240 heures |
Le rôle opérationnel fonctionne. |
| Opération à basse température | -40 °C, 120 heures | |
| Entreposage à haute température | 85.C, 120 heures | |
| Entreposage à basse température | -40°C, 120 heures | |
| Opération à haute température/humidité | 65.C, 90% RH, 120 heures | |
|
Choc thermique |
-40°C ~ 85°C (-40°C /30min; transit /3min; 85°C /30min; transit/3min) 1 cycle: 66min, 100 cycles |
Les installations d'usine et les certificats
