2Module d'affichage OLED de.23 pouces 128 * 32 Dot Matrix écran PMOLED SSD1305 pilote 24Pin

2Écran OLED de 23 pouces 128x32 pixels Introduction du produit

SFOS223XZ-12832PA-N est un module d'affichage OLED de 2,23 pouces avec un écran PMOLED à matrice de points 128x32 et un pilote SSD1305. Il a généralement les caractéristiques suivantes:

1. Taille et résolution de l'écran: ce module a une taille d'écran de 2,23 pouces et une résolution de 128x32 pixels,adapté aux scénarios d'application qui nécessitent une affichage claire de texte et d'images de petite taille.
2. Puce de pilotage: SSD1305 est une puce de pilotage OLED couramment utilisée qui prend en charge plusieurs modes d'affichage et interfaces, y compris SPI et I2C, offrant des performances d'affichage stables.
3. Type d'interface: ce module fournit généralement une interface à 24 broches et prend en charge plusieurs protocoles de communication tels que SPI et I2C,facilitant la connexion et le transfert de données avec différents microcontrôleurs.
4. Couleur de l'affichage: généralement un écran monochrome, tel que blanc, bleu ou jaune, mais dans certains modèles, un écran double couleur peut également être obtenu grâce à des méthodes de conduite spéciales.
5. Voltage de fonctionnement: fonctionne généralement à 3,3 V, compatible avec la logique de niveau 3,3 V et 5 V, sans avoir besoin de puces de conversion de niveau supplémentaires.
6. Consommation d'énergie: les modules d'affichage OLED sont connus pour leurs caractéristiques de faible consommation d'énergie, en particulier lorsqu'ils sont affichés en noir complet, ils ne consomment presque aucune énergie.
7. Perspective: offre un super grand angle de vision supérieur à 160°, assurant de bons effets visuels sous différents angles.
8. Température de travail: les produits de qualité industrielle ont généralement une large plage de température de travail, telle que -40 °C à 85 °C, adaptée à une utilisation dans diverses conditions environnementales.
9. Configuration matérielle: le module est défini par défaut en mode de communication SPI à l'usine.
10. Soutien logiciel: Fournit des exemples de programmes pour diverses plateformes telles que Raspberry Pi, STM32, Arduino, etc., ce qui permet aux développeurs de démarrer et de développer rapidement.
11. Scénarios d'application: Convient à divers systèmes nécessitant une interface HMI, tels que les appareils IoT, les produits d'information et de divertissement, les sites industriels et les industries militaires.

Dans les applications pratiques, vous devrez peut-être écrire ou utiliser des bibliothèques existantes pour initialiser le module d'affichage, définir les paramètres d'affichage et envoyer des données au module d'affichage pour afficher des graphiques ou du texte.Par exemple, vous devrez peut-être définir la zone d'affichage, l'écran transparent, les points de dessin ou les lignes, etc. Lors du choix d'un module d'affichage OLED, des facteurs tels que la consommation d'énergie, la résolution, le type d'interface, la couleur de l'affichage,tension de fonctionnement, et la plage de température doivent être considérées pour s'assurer qu'il répond aux exigences spécifiques de l'application.

Caractéristiques de l'affichage

1) Mode d'affichage: Matrice passive

2) Couleur de l'écran: monochrome (bleu)

3) Travail de conduite: 1/32 Travail

Spécifications mécaniques

1) Dessin: selon le dessin ci-joint

2) Nombre de pixels: 128 × 32

3) Taille du panneau: 62,0 × 24,0 × 2,0 mm

4) Surface active: 55,02 × 13,1 mm

5) Pitch des pixels: 0,43 × 0,41 (mm)

6) Taille des pixels: 0,41 × 0,39 (mm)

Le dessin de contour

Notes de crédit maximales absolues

Caractéristiques optiques

Caractéristiques du courant continu

Caractéristiques électriques

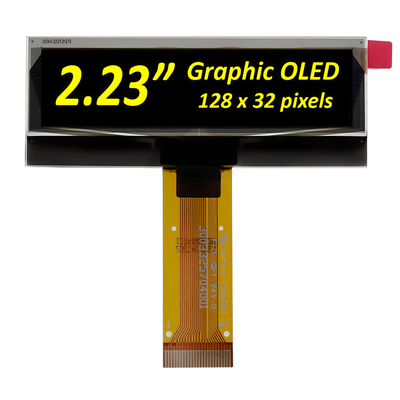

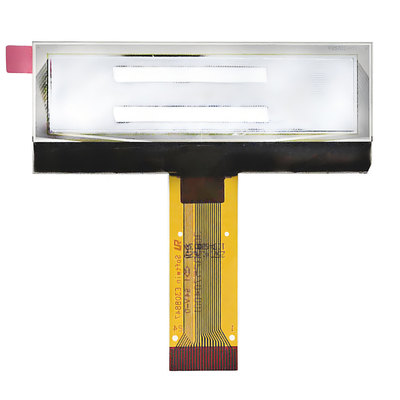

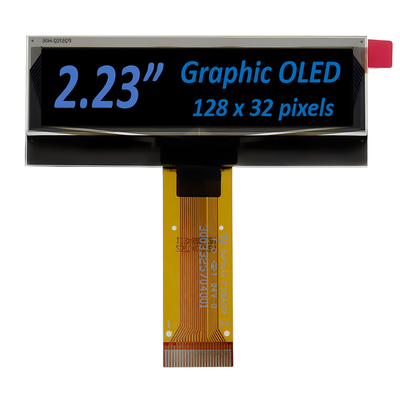

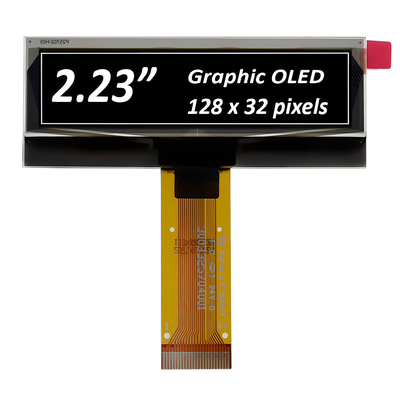

Image du produit

Les installations d'usine et les certificats
