Détails sur le produit:
|
| Produit: | LCD TFT circulaire de 4 pouces | Résolution: | 720x720 |
|---|---|---|---|
| interface: | MIPI | écran tactile: | Non, le CTP est facultatif |
| Direction de la vue: | IPS (80/80/80/80) | Numéro de broche: | 30 épingles |
| Taille du module: | 105.3x109.61x3.83 (mm) | Zones actives: | 101.92 (mm) Diamètre |
| Luminance extérieure: | 1000 cd/m2 (nits) | Température de fonctionnement.: | -30°C à +85°C |
| Durée de vie des LED: | 40, 000 heures | Conformité: | Conforme à la norme Rohs & Reach |
| Mettre en évidence: | Affichage LCD TFT de qualité automobile,affichage LCD TFT de 1000 nits |
||
**Télécharger la fiche de données**
Les produits de base doivent être présentés dans un emballage de qualité supérieure.
TFT de catégorie automobile de 4 pouces
affichage LCD TFT circulaire de 4 pouces SFTO400XC-7095A3N, spécialement conçu pour les applications automobiles, avec les caractéristiques suivantes:
En résumé, l'écran LCD TFT circulaire de 4 pouces SFTO400XC-7095A3N est un choix idéal pour les systèmes d'affichage automobile en raison de sa haute luminosité, de sa durabilité automobile et de sa conception spéciale.
Caractéristiques
| Point d'information générale | Le contenu |
| Taille de l'écran LCD (diagonale) | 4 pouces TFT rond |
| Structure du module | Affichage TFT |
| Type d'affichage LCD | TFT/TRANSMISSIVE: le nombre de fois où les données sont diffusées |
| Mode d'affichage LCD | Normalement noir |
| Direction de vue recommandée | IPS tous les angles de vue |
| Taille du module (W × H × T) | 107.60 ((H) * 111.87 ((V) * 3.83 ((T) |
| Surfaces actives (W × H) | 101.52 mm de diamètre |
| Nombre de pixels (résolution) | 720RGB×720 pixels |
| Type d'interface du module | Interface MIPI |
| Temps de fonctionnement. | -30°C à +85°C |
| Luminance de surface | 1000 cd/m2 |
| Nombre de couleurs | 16.7M |
| Type de rétroéclairage | LED blanche |
Dessin de contour mécanique
Définition de la broche
| Je ne veux pas. | Le code PIN | Définition |
| 1 | LEDA | Anode à LED |
| 2 | L'éclairage | Cathode à LED |
| 3 | LEDK2 | Cathode à LED |
| 4 | C.I.V. | Énergie de 2,8 à 3,3 V |
| 5 | CICVC | Énergie de 1,8 V à 2,0 V |
| 6 | Réinitialiser | Les signaux de réinitialisation du LCM |
| 7 | TE | Sortie d'effet de déchirure |
| 8 | PWM | La sortie de fréquence PWM pour le contrôle du pilote LCD. |
| 9 | Le GND | Le sol |
| 10 | D0P | Les signaux de données DSI-D0+ |
| 11 | Nom de l'entreprise | Signal de données DSI-D0 |
| 12 | Le GND | Le sol |
| 13 | D1P | Les signaux de données DSI-D1+ |
| 14 | D1N | DSI-D1 - signaux de données |
| 15 | Le GND | Le sol |
| 16 | Le CLKP | DSI-Horloge+ |
| 17 | Nombre de personnes | - Je suis en train de lire. |
| 18 | Le GND | Le sol |
| 19 | D2P | Les signaux de données DSI-D2+ |
| 20 | D2N | Signal de données DSI-D2 |
| 21 | Le GND | Le sol |
| 22 | D3P | Signal de données DSI-D3+ |
| 23 | D3N | DSI-D4 - signaux de données |
| 24 | Le GND | Le sol |
| 25 | TP_INT | Appuyez sur Interrompre |
| 26 | TP_SDA | Signal de données IIC tactile |
| 27 | TP_SCL | Toucher le signal de l'horloge IIC |
| 28 | TP_RESET | Touchez le signal de réinitialisation |
| 29 | TP_VCI | Appuyez sur l'alimentation |
| 30 | TP_IOVCC | Appuyez sur l'alimentation |
|
Nom de l'article |
Le symbole |
Valeur |
Unité |
|
Voltage d'alimentation pour logique |
VDD |
0.3 à 3.6 |
V |
|
Voltage d'entrée |
Le vin |
VDD + 0.3 |
V |
|
Température de fonctionnement |
- Je vous en prie. |
- 30 à 80 |
°C |
|
Température de stockage |
Tstg |
- 30 à 80 |
°C |
Caractéristiques électriques
|
Nom de l'article |
Le symbole |
- Je vous en prie. |
Le type |
Je suis désolé. |
Unité |
Condition d'essai |
|
Voltage de fonctionnement |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
Courant d'alimentation |
DSI |
- |
- |
30 |
- Je ne sais pas |
VDD = 2,8 V, Ta = 25 °C |
|
Voltage d'entrée |
VIH |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
Courant de fuite d'entrée |
IIL |
- Une.0 |
- |
1.0 |
- Je ne sais pas |
VIN = VDD ou VSS |
Réflecteurs de conduite
|
Nom de l'article |
Le symbole |
- Je vous en prie. |
Le type |
Je suis désolé. |
Unité |
|
Courant vers l' avant |
Si |
- Je ne sais pas. |
180 |
- |
- Je ne sais pas |
|
Voltage avant |
VF |
14 |
15 |
16.3 |
V |
|
Mode de connexion |
P |
- Je ne sais pas. |
5S2P |
- Je ne sais pas. |
|
|
Numéro de LED |
/ |
|
10 |
|
pièces |
|
Durée de vie des LED |
|
30000 |
40000 |
|
heures |
Caractéristiques optiques
|
Nom de l'article |
Le symbole |
Condition |
- Je vous en prie. |
Le type |
Je suis désolé. |
Unité |
|
Les angles de vue |
θT |
Le CR ¥10 |
|
85 |
- |
Diplôme |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
Ratio de contraste |
Résultats |
θ = 0° |
800 |
1000 |
- |
- |
|
Temps de réponse |
Tonne |
25°C |
- |
25 |
35 |
ms |
|
Le TOFF |
||||||
|
L'uniformité |
U |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
Luminance |
L |
- |
850 |
1000 |
- |
cd/m2 |

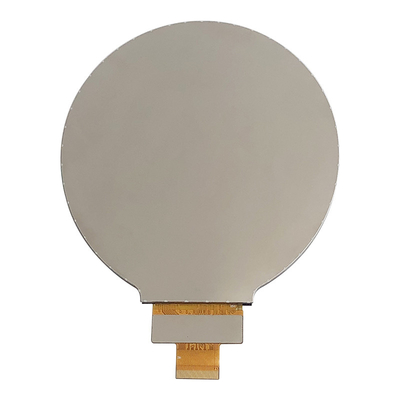

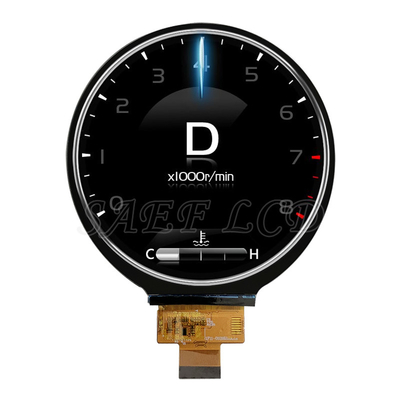

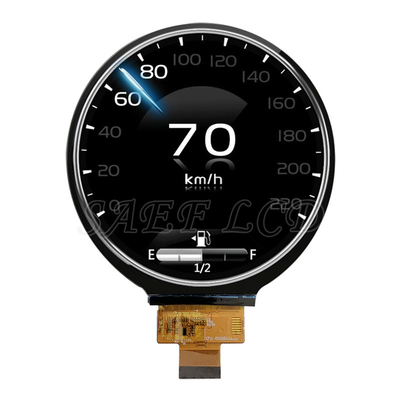

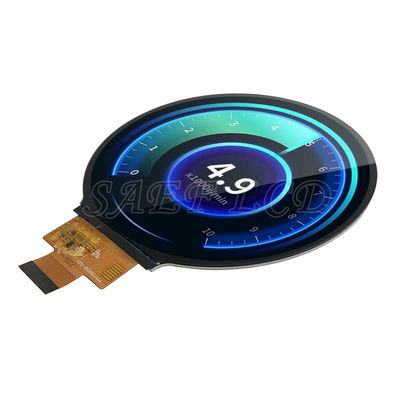

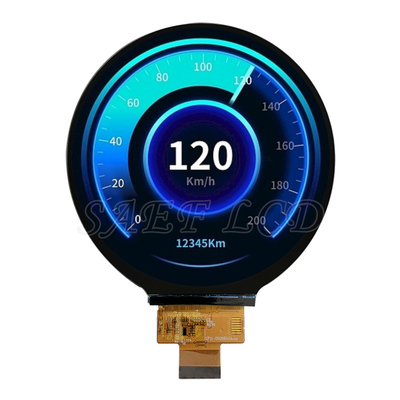

Image du produit
