Détails sur le produit:
|
| Mots clés: | Lcd tactile TFT automobile de 7 pouces | Écran tactile: | Écran tactile capacitif (CTP) |
|---|---|---|---|
| Résolution: | 1024x600 | Combinaison: | Liens optiques |
| Interface de la MLC: | Mipi | Des épingles: | 30 épingles |
| Luminance extérieure: | 500 cd/m2 | Dimension de contour: | 1640,7 x 99,7 x 4,59 (mm) |
| Zones actives: | 154.21 x 85,92 (mm) | Durée de vie des LED: | 40, 000 heures |
| Direction de la vue: | IPS, tous les angles de vue | Interface CTP: | I2C |
| Température de fonctionnement.: | – 30℃ à +75℃ | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Module d'affichage TFT de qualité automobile,Module d'affichage TFT de 1024x600,Module d'affichage TFT de 7 pouces |
||
En tant qu'affichage TFT à écran tactile spécialement conçu pour l'électronique automobile et les industries spéciales, SFTO700TZ-7196ACT de la technologie saef présente les avantages de performance anti-interférence suivants:
Haute stabilité: les écrans LCD TFT de qualité automobile doivent rester stables et fonctionner en continu sans se heurter ou s'écraser,en particulier dans les environnements automobiles où diverses conditions météorologiques et routières difficiles peuvent être rencontréesPar conséquent, les exigences en matière de stabilité sont très élevées.
Forte capacité anti-interférences: Il existe diverses interférences électromagnétiques et électrostatiques dans les voitures, qui peuvent affecter l'effet d'affichage et la stabilité des écrans LCD TFT.Ce module d'affichage est conçu pour résister à diverses interférences, y compris les interférences électromagnétiques, les interférences électrostatiques, etc., assurant une affichage stable même dans des environnements électromagnétiques complexes.
Excellente compatibilité électromagnétique: dans le domaine de l'électronique automobile,Les écrans d'affichage doivent avoir une grande compatibilité électromagnétique pour faire face aux interférences électromagnétiques générées par les appareils électroniques de la voitureLe module d'affichage TFT a été conçu dans cet esprit, réduisant l'impact des interférences électromagnétiques en adoptant des conceptions et des matériaux spécifiques.
Résistance à haute et basse température: les voitures peuvent rencontrer des environnements à haute et basse température, ce qui peut affecter les performances et la fiabilité des écrans LCD TFT.Ce module d'affichage a été spécialement conçu pour s'adapter à une large gamme de températures, assurant un fonctionnement normal même à des températures extrêmes.
Matériaux premiers et procédés de production de haute qualité: afin d'assurer la durée de vie et la fiabilité des écrans LCD TFT, il est nécessaire de choisir des matières premières et des procédés de production de haute qualité,et effectuer un contrôle de qualité strict.
Grâce aux mesures d'anti-interférence ci-dessus, le module d'affichage TFT à écran tactile capacitif de 7 pouces de qualité automobile peut fournir des performances d'affichage stables et fiables dans divers environnements,répondre à la demande de dispositifs d'affichage de haute fiabilité dans le domaine de l'électronique automobile.
Caractéristiques
| Numéro de modèle: | Je ne sais pas. |
| Les mots clés: | Lcd tactile TFT automobile de 7 pouces |
| Résolution: | 1024 x 600 |
| Écran tactile: | Écran tactile capacitif (CTP) |
| Combinaison: | Liens optiques |
| L'interface du LCM: | MIPI |
| La luminance de surface: | 500 Cd/m2 |
| Les épingles: | 30 épingles |
| Dimension du contour: | 164.7 x 99,7 x 4,59 (mm) |
| Zone active: | 154.21 x 85,92 (mm) |
| Direction de la vue: | IPS, tous les angles de vue |
| Température de fonctionnement: | ¥30°C à +75°C |
| Durée de vie de la LED: | 40000 heures |
| Interface CTP: | Le secteur privé |
| Conformité: | Conforme à la réglementation REACH et RoHS |
Dessin de contour mécanique
Description de la broche d'interface
| Le numéro de code. | Le symbole | Définition |
| 1 | LEDA | Anode à LED |
| 2 | LEDA | Anode à LED |
| 3 | VGH | Porte sur tension |
| 4 | VGL | Port hors tension |
| 5 | Numéro de référence | Direction de balayage verticale |
| 6 | Le SHLR | Direction de balayage horizontale |
| 7 | LEDK | Catode à LED |
| 8 | LEDK | Catode à LED |
| 9 | AVDD | Puissance pour le circuit analogique |
| 10 | Le GND | Le sol |
| 11 | MIPI_TDP3 | Entrée de données différentielles MIPI |
| 12 | Le nombre de points de contrôle | Entrée de données différentielles MIPI |
| 13 | Le GND | Le GND |
| 14 | Le nombre d'heures de travail | Entrée de données différentielles MIPI |
| 15 | Le nombre d'heures d'attente | Entrée de données différentielles MIPI |
| 16 | Le GND | Le GND |
| 17 | MIPI_TCP | Entrée d'horloge différentielle MIPI |
| 18 | Le nombre d'heures de travail | Entrée d'horloge différentielle MIPI |
| 19 | Le GND | Le GND |
| 20 | Le nombre d'heures de travail | Entrée de données différentielles MIPI |
| 21 | Le nombre d'heures de travail | Entrée de données différentielles MIPI |
| 22 | Le GND | Le GND |
| 23 | Le nombre d'heures de travail | Entrée de données différentielles MIPI |
| 24 | Le nombre d'heures de travail | Entrée de données différentielles MIPI |
| 25 | Le GND | Le GND |
| 26 | Le code STBYB | Mode d'attente sélectionnez la broche. |
| 27 | Réinitialiser | Pin de réinitialisation globale |
| 28 | VDD | Énergie pour le circuit numérique |
| 29 | VDD | Énergie pour le circuit numérique |
| 30 | VCOM | Voltage de mode commun |
Limite absolue maximale
| Nom de l'article | Le symbole | Je ne sais pas. | Type de produit | - Je vous en prie. | Unité |
| Voltage d'alimentation électrique | VDD | - Je ne sais pas.3 | - | 3.96 | V |
| Voltage d'entrée/sortie | VDDIO | - Je ne sais pas.3 | - | 3.96 | V |
| Puissance d'entrée AVDD | AVDD | - Je ne sais pas.3 | - | 12 | V |
| Port sur tension d'alimentation | VGH | - Je ne sais pas.3 | - | VGL+32 | V |
| Port d'arrêt de la tension d'alimentation | VGL | VGH-32 | - | 0.3 | V |
| Voltage VMID | Numéro d'identification | - Je ne sais pas.3 | - | 6.6 | V |
| Voltage commun d'alimentation | VCOM_OP | - Je ne sais pas.3 | - | 5.43 | V |
| VoTP (puissance OTP) | VoTP | - | - | 9 | V |
| Température de fonctionnement | Le TOPR | - 30 ans | - | 75 | °C |
| Température de stockage | TSTG | - 30 ans | - | 80 | °C |
| Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité | Condition d'essai |
| Voltage de fonctionnement | VDD | 2.6 | - | 3.6 | V | - |
| Courant d'alimentation | DSI | - | - | 5 | - Je ne sais pas | VDD = 2,8 V, Ta = 25 °C |
| Voltage d'entrée | VIH | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Courant de fuite d'entrée | IIL | - Une.0 | - | 1.0 | - Je ne sais pas | VIN = VDD ou VSS |
Caractéristiques électro-optiques du rétroéclairage
| Nom de l'article | Le symbole | Résultats | Type de produit | Maximum | Unité |
Condition |
| Voltage d'alimentation | Vf | 9.0 | 9.6 | 10.2 | V | Si = 180 mA |
| Courant d'alimentation | Si | - | 180 | - | - Je ne sais pas | - |
| Voltage inverse | - Je ne sais pas. | - | - | 5 | V | - |
| Dissipation de puissance | Pd | - | 1728 | - | mW | - |
| Intensité lumineuse pour la LCM |
- |
450 | 500 | - | Cd/m2 | Si = 180 mA |
| Uniformité pour la MPC | - | 80 | - | - | Pourcentage | Si = 180 mA |
| Couleur du rétroéclairage | Blanc | |||||
Caractéristiques optiques
| Je ne veux pas. | Titre | Le symbole | Conditions d'utilisation | Spécification | Unité | |||
| - Je vous en prie. | Le type | Je suis désolé. | ||||||
| 1 | Temps de réponse | Tr+Tf | 25°C | - | 25 | - | Je vous en prie. | |
| 2 | Transmittance (avec PL) | T (%) | - | - | 5.0 | - | - | |
| 3 | Taux de contraste | Cr |
θ=0, Angle de vue normal |
- | 800 | - | - | |
| 4 |
Vue Angle
|
Je vous en prie. | θR | CR>10 | - | 85 | - | Le degré |
| θL | - | 85 | - | |||||
| - Je ne sais pas. | Θ+ | - | 85 | - | ||||
| Je ne sais pas. | - | 85 | - | |||||

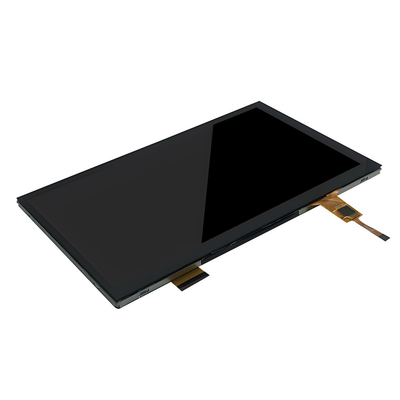

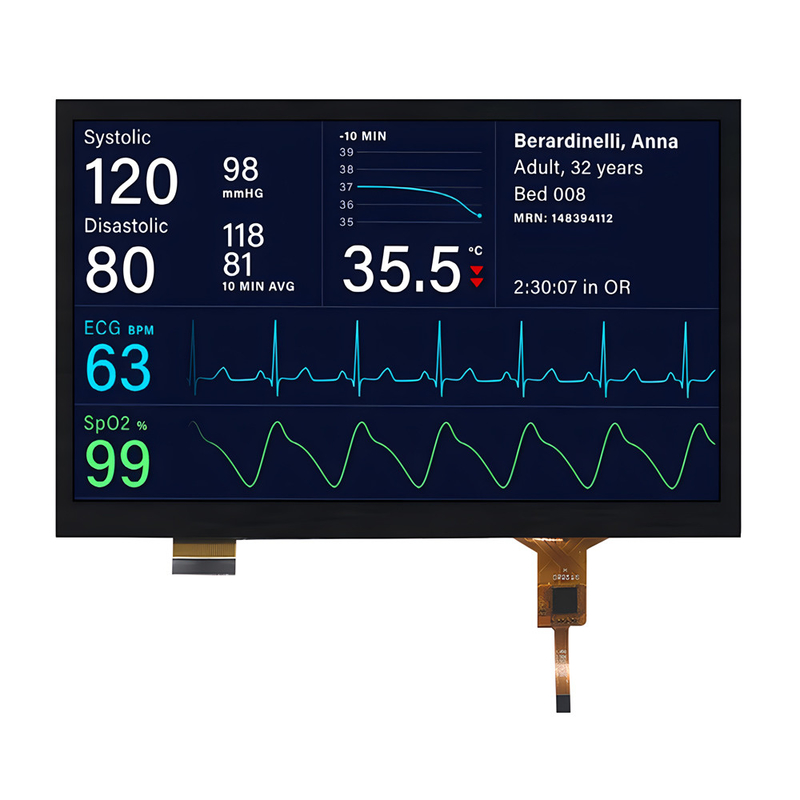

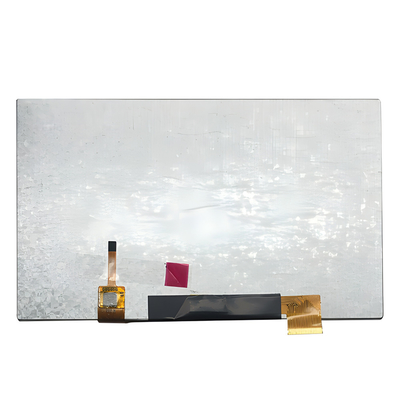

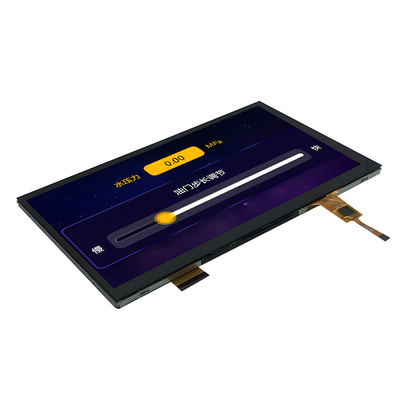

Image du produit
