Détails sur le produit:
|

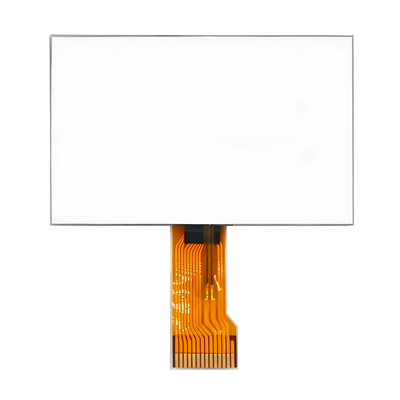

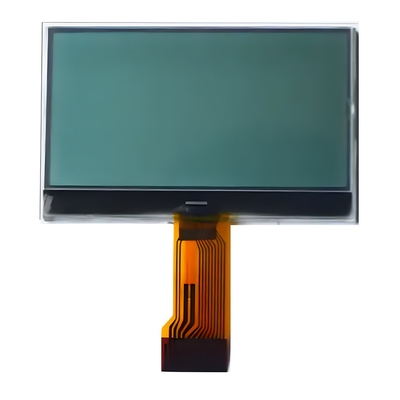

| Produit: | Le code de conduite de la FSTN est le COG 128x64 LCM. | Résolution: | 128X64 points |
|---|---|---|---|
| Afficher la direction: | À 6 heures. | Type d'écran LCD: | FSTN, positif |
| Type de polariseur: | Transflective | Taille du module: | 40Pour les véhicules à moteur électrique à combustion |
| zone d'observation: | 37.0 × 20,0 mm | Le système d'exploitation du pilote: | ST7567 |
| Numéro de broche: | 28 broches | Interfaces: | MCU |
| température de fonctionnement: | -20°C à +70°C | Voltage d'alimentation: | 3.3V (valeur typique) |
| Durée de vie: | 40, 000 heures | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 3Module d'affichage monochrome de 3 V,FSTN COG graphique dot matrix LCD,Module d'affichage monochrome à points 128x64 |
||
Je suis désolée.Ce module d'affichage LCD FSTN COG est un choix idéal pour divers scénarios d'application en raison de sa haute définition, de sa faible consommation d'énergie et de sa grande fiabilité.
Spécifications mécaniques
| Titre | Les spécifications | |
| Taille du module | 80.0(W) x 54,0 (H) x 9,7 ((D) | mm |
| ZONE de vue | 70.7 ((W) x 38.8 ((H) | mm |
| ZONE active | 66.52 (W) x33.24 ((H) | mm |
| Taille du point | 0.48 ((W) x0.48 ((H) | mm |
| Le point PITCH | 0.52 ((W) x0.52 ((H) | mm |
| Lumière arrière | Blanc | |
| Le type d'appareil est le suivant: | Coefficient de coût | --- |
Le dessin de contour
Définition du pin d'interface
| Le code PIN n°. | Décrits des fonctions | Le symbole |
| 1 | La puce sélectionne la broche. | /CS1 |
| 2 | Réinitialisez la broche d'entrée. | /RES |
| 3 | Sélectionnez les données ou les commandes. | A0 |
| 4 | Écrire la saisie du signal | R/W |
| 5 | Lire le signal d'entrée | R/RD |
| 6 à 13 | Bus de données bidirectionnel à 8 bits. | Le numéro de série est: |
| 14 | Puissance (+3,3V) | VDD |
| 15 | Le sol | VSS |
| 16 à 20 | - Je ne sais pas. | N.C. |
| 21 | Partie de l'appareil | V0 |
| 22 | Partie de l'appareil | Les autres |
| 23 à 24 | - Je ne sais pas. | N.C. |
| 25 | Partie de l'appareil | VG |
| 26 à 30 | - Je ne sais pas. | N.C. |
| 31 | Sélectionnez le mode d'interface du système MPU.6800 est H,8080 est L. | C86 |
| 32 | Sélectionnez la série ou la parallèle, la série est L, la parallèle est H. | P/S |
| 33 à 34 | - Je ne sais pas. | N.C. |
Caractéristiques électroniques
| Caractéristique | Le symbole | Valeur standard | Unité | ||
| Résultats | Type de produit | Maximum | |||
| Voltage de l'alimentation électrique (1) | VDD | 3.1 | 3.3 | 3.5 | V |
| Voltage de l'alimentation électrique (2) | Disque LCD | 9.6 | 9.8 | 10.0 | V |
| Modèle d'affichage Courant | DSI | 0.58 | 1.4 | - Je ne sais pas | |
| Fuite d'entrée Courant | IIL | 1.5 | UA | ||
| Logique d'entrée LOW | VIL | 0.2VDD | |||
| Logique d'entrée HIGH | VIH | 0.8VDD | |||
| Logique de sortie LOW | VOL | 0.2VDD | |||
| logique de sortie HIGH | VOH | 0.8VDD | |||
| Température de fonctionnement | Le TOPR | - 30 ans | - Je ne sais pas. | + 80 | °C |
| Température de stockage | TSTG | - 35 ans. | - Je ne sais pas. | + 85 | °C |
Caractéristiques optiques
| Nom de l'article | Le symbole | Température (°C) | Rating | Unité | |||
| - Je vous en prie. | Le type | Je suis désolé. | |||||
| Temps de réponse | C' est l' heure de la montée | Tr | 25 | 200 | ms | ||
| Temps d'automne | Tf | 25 | 200 | ||||
| Fréquence d'images | France | 25 | 64 | Hz | |||
| Angle de vue Cr2 | θ = 90 | θ1 | 25 | 15 | Le degré | ||
| θ = 270 | θ2 | 35 | |||||
| θ = 0 | θ3 | 30 | |||||
| θ = 180 | θ4 | 30 | |||||
| Direction de la vue | À 6 heures. | ||||||
| Ratio de contraste | Cr | 25 | 2 | - Je ne sais pas. | |||
| Consommation actuelle | Il est | 25 | 6 | UA | |||
| Capacité | C | 25 | 5 | NF | |||
