Détails sur le produit:
|
| Produit: | 2.8 pouces TFT avec CTP | Résolution: | 240*320 points |
|---|---|---|---|
| Interface: | 4-wire SPI | écran tactile: | Pcap |
| Direction de la vue: | IPS Tous les angles de vue | Structure du PCAP: | Le GFF |
| Contrôleur d'affichage à cristaux liquides: | Pour les véhicules à moteur | Numéro de broche: | 10 BORNES |
| Connexion: | ZIF FPC | Luminance extérieure: | 400 cd/m2 (nits) |
| Durée de vie des LED: | 40, 000 heures | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Affichage TFT IPS de 400 nits,Affichage TFT IPS à liaison optique,2Affichage IPS TFT de 8 pouces |
||
2Écran LCD TFT de 8 pouces.pdf
À propos de cet article SFTO280PY-7200ACT 2,8 pouces capacitif écran tactile TFT module
L'affichage IPS TFT capacitif tactile optique de 2,8 pouces est un appareil qui intègre des technologies avancées d'affichage et de toucher.Voici une introduction détaillée du produit SFTO280PY-7200ACT:
Informations sur le produit
- Taille de l'écran: 2,8 pouces
- Résolution: 240x320 pixels
- Technologie d'affichage: technologie IPS (In Plane Switching), offrant un grand angle de vision et une précision des couleurs
-Luminosité: 400 nits, adaptée à la visualisation dans différentes conditions d'éclairage
-Técnologie d'écran tactile: capacitif, offrant une sensibilité élevée et un contrôle tactile précis
- Interface: affichage TFT prenant en charge l'interface SPI (interface périphérique en série) et l'écran tactile prenant en charge les interfaces I2C (intercircuit intégré) pour une connexion facile avec les microcontrôleurs ou autres processeurs
- Collage optique: utilisation d'un adhésif optique pour coller l'écran tactile et l'écran d'affichage, améliorant la précision du toucher et l'effet d'affichage
- Multi-touch: supporte généralement la fonction multi-touch, permettant à plusieurs doigts d'opérer simultanément
- Durabilité: les écrans tactiles capacitifs sont plus durables que les écrans tactiles résistifs et sont moins sensibles aux dommages physiques
Scénarios d'application
- Panneau de commande industriel: utilisé pour afficher et contrôler les équipements industriels
- Équipement médical: afficher des informations importantes sur les équipements médicaux
- Produits électroniques de consommation: appareils intelligents pour la maison, consoles de jeux portables, etc.
-En affichage automobile: Utilisé pour le tableau de bord ou le système d'infotainment du véhicule
- Systèmes d'information des entreprises: tels que les distributeurs automatiques, les terminaux en libre-service, etc.
Avantages du produit
-Haute luminosité: luminosité de 400 nits assure une affichage claire dans diverses conditions d'éclairage
- Contraste élevé: la technologie IPS offre un meilleur contraste et une meilleure performance des couleurs
-Multi-touch: l'écran tactile capacitif prend en charge le multi-touch, offrant une expérience interactive plus fluide
- Lien optique: améliore l'effet d'affichage et la précision tactile.
En résumé, l'affichage IPS TFT capacitif tactile optique de 2,8 pouces combine une luminosité élevée, un contraste élevé et des fonctionnalités multi-touch,en le rendant adapté à divers scénarios d'application et en fournissant une excellente expérience d'interaction utilisateur.
Caractéristiques
| Nom de l'article | Spécification | Unité |
| Taille de l'écran | 2.8 pouces | Diagonale |
| Nombre de pixels | Le montant de la taxe de séjour est fixé à la valeur de la taxe de séjour. | Pixels |
| Zone d'affichage | 43.20 ((H) x57.60 ((V) | mm |
| La hauteur des pixels | 0.180 ((H) x0.180 ((V) | mm |
| Dimension de contour | 50.00x69.20x3. Je vous en prie.10 | mm |
| Disposition des pixels | Bandes verticales RVB | - Je ne sais pas. |
| Mode d'affichage | Normalement noir | - Je ne sais pas. |
| Direction de la vue | Tout | - Je ne sais pas. |
| Affichage de couleur | 262K | - Je ne sais pas. |
| Lumilité ((cd/m2) | 400 | Nits |
| Ratio de contraste | 1200:1 | - Je ne sais pas. |
| Interface | SPI à 4 fils | |
| Lumière de fond | Type de feux latéraux LED | - Je ne sais pas. |
| Le moteur IC | Pour les véhicules à moteur | |
| Température de fonctionnement | - 20 à 70 | °C |
| Température de stockage | -30 à 80 | °C |
| Écran tactile | Écran tactile capacitif | |
| Interface à écran tactile | Le secteur privé | |
| Montage de TFT+CTP | Liens optiques |
Le dessin de contour
Définition de la broche d'interface TFT
| Le numéro de téléphone. | Le symbole | Fonction |
| 1 | Le GND | Le sol |
| 2 | Le CCR | L'alimentation électrique est de 2,8 V. |
| 3 | Le SDA | Pile d'entrée/sortie de l'interface SPI |
| 4 | SCLK | Cette broche est utilisée pour être l'horloge d'interface série |
| 5 | CS | Choisissez une broche d'entrée |
| 6 | Réinitialiser | Entrée de réinitialisation externe |
| 7 | LEDA | Lumière arrière LED ((Anode) |
| 8 | LEDK | Lumière arrière à LED (cathode) |
| 9 | N.C. | N.C. |
| 10 | RS | Affichage des données/pin de sélection des commandes dans une interface série à quatre lignes |
Définition de la broche CTP
| 1 | Le GND | Le sol |
| 2 | CTP_RST | Réinitialisation de l'écran tactile |
| 3 | CTP_INT | Signal d'interruption du écran tactile |
| 4 | CTP_SDA | Signal de données de l'écran tactile |
| 5 | CTP_SCL | Signal d'horloge à écran tactile |
| 6 | Le CCR | Énergie |
Spécification optique
|
Nom de l'article |
Le symbole |
Condition |
- Je vous en prie. |
Le type |
Je suis désolé. |
Unité |
|
|
luminance blanche (centre) |
Je vous en prie |
Θ = 0 Normalement Vue Angle L'indicateur d'alimentation doit être étalonné. |
- Je ne sais pas. |
400 |
- Je ne sais pas. |
cd/m2 |
|
|
Temps de réponse |
Tr+Tf |
- Je ne sais pas. |
30 |
35 |
ms |
||
|
Ratio de contraste |
Résultats |
1000 |
1200 |
- Je ne sais pas. |
- Je ne sais pas. |
||
|
Couleur Chromatisme (CIE1931) |
Blanc |
Le |
- Je ne sais pas. |
0.308 |
- Je ne sais pas. |
|
|
|
Je suis désolé. |
- Je ne sais pas. |
0.339 |
- Je ne sais pas. |
||||
|
Angle de vue |
Je vous en prie. |
L |
CR ≥ 10 |
75 |
80 |
- Je ne sais pas. |
|
|
ΘR |
75 |
80 |
- Je ne sais pas. |
||||
|
Ver |
- Je vous en prie. |
75 |
80 |
- Je ne sais pas. |
|||
|
ΘD |
75 |
80 |
- Je ne sais pas. |
||||
|
Uniformité de la luminosité |
Moyenne |
Θ = 0 |
80 |
90 |
- Je ne sais pas. |
% |
|
|
Gamme de couleur |
NTSC |
Θ = 0 |
65 |
70 |
- Je ne sais pas. |
% |
|
|
Direction de vue optimale |
Tout |
||||||
Caractéristiques du TFT LCD
| Nom de l'article | Le symbole | Je ne sais pas. | - Je sais. | - Je vous en prie. | Unité |
| Voltage d'alimentation analogique | VDD | 2.4 | 2.8 | 3.3 | V |
| Voltage d'alimentation numérique | VDDI | 1.65 | 1.8 | 3.3 | |
| Voltage du signal d'entrée | VIH | 0.7VDDI | - | VDDI | V |
| VIL | Le GND | - | 0.3VDDI | V |
Caractéristiques du rétroéclairage
| Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité |
| Courant LED | Il | - | 60 | 80 | - Je ne sais pas |
| Voltage de la LED | VL | - | 2.8 | 3.2 | V |
| Durée de vie en fonctionnement des LED | Il est temps | 30000 | 40000 | - | Une heure |

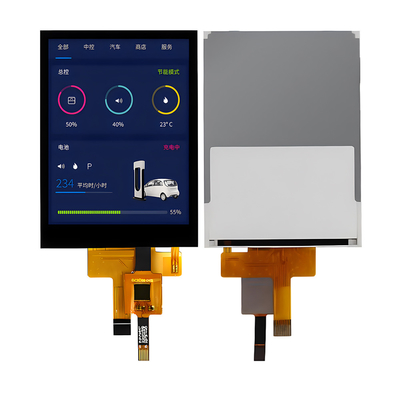

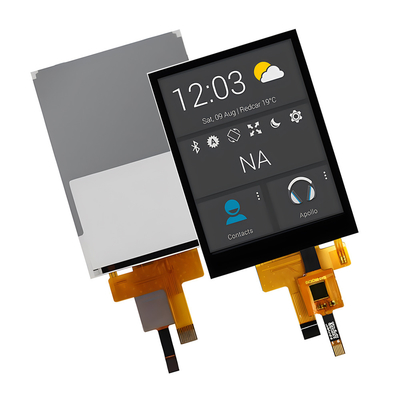

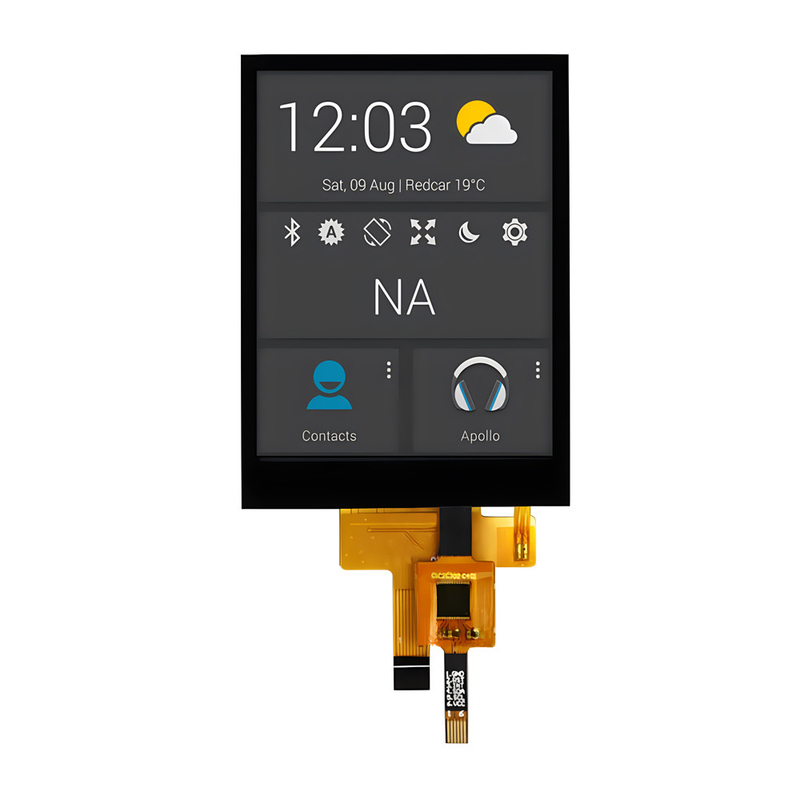

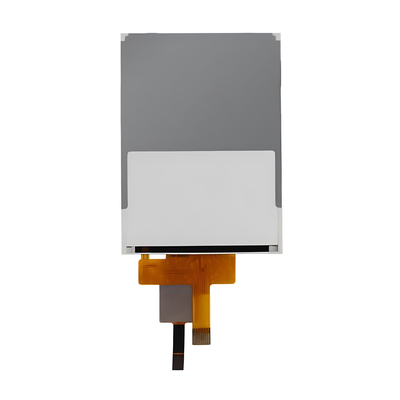

Image du produit
