Détails sur le produit:
|
| Produit: | 1.5 pouces SPI OLED | Résolution: | pixels 128x128 |
|---|---|---|---|
| La structure: | COG + PCB | Interface: | Interface d'I2C |
| écran tactile: | Personnalisable | Direction de la vue: | Tous les angles de visualisation |
| Le contour de Dim.: | 34.3 × 45,5 × 3,8 (mm) | Connexion: | Pins d'en-tête |
| Numéro de broche: | 7 bornes | Température de fonctionnement.: | -40°C à +85°C |
| Durée de vie: | 50,000 heures @ 60cd/m2 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Écran OLED à matrice de points 128x128,écran OLED à module à 7 broches |
||
Le système d'aérodrome doit être équipé d'un système d'aérodromes.
À propos de cet article SFOM150YZ7-128128WB-01 1,5 pouce affichage OLED SPI interface
L'écran d'affichage OLED d'interface SPI de 1,5 pouce adopte une matrice de points 128x128 et est équipé d'un lecteur SSD1327/SH1107G, offrant des options de lumière blanche/bleue.La technologie OLED (diode électroluminescente organique) fournit des effets d'affichage à contraste élevé et à grand angle de vision, tout en ayant un temps de réponse rapide et des caractéristiques de faible consommation d'énergie.
Ce module d'affichage OLED de 1,5 pouce de SAEF Technology est un choix idéal pour les applications qui nécessitent des solutions d'affichage miniaturisées en raison de sa haute résolution, de sa haute luminosité, de sa résistance à l'éblouissement et de sa résistance à l'éblouissement.caractéristiques de faible consommation d'énergie.
Données physiques
| Je ne veux pas. | Les postes | Spécification | Unité |
| 1 | Taille diagonale | 1.50 | Dans. |
| 2 | Résolution | 128 * 128 | Points |
| 3 | Zones actives | 26.86 ((W) * 26.86 ((H) | mm2 |
| 4 | Dimension de contour | 34.00(W) * 49.30(H) * 2.66(T) | mm2 |
| 5 | La hauteur des pixels | 0.210 ((W) * 0.210 ((H) | mm2 |
| 6 | Taille des pixels | 0.185 ((W) * 0,185 (H) | mm2 |
| 7 | Clé de pilotage | Les données de référence sont fournies par les autorités compétentes. |
- |
| 8 | Affichage de couleur | Blanc / bleu en option |
- |
| 9 | Écaille grise | 1 | Un peu. |
| 10 | Interface | SPI |
- |
| 11 | Type d'emballage IC | Coefficient de coût |
- |
| 12 | Type de connexion du module | ZIF |
- |
| 13 | Épaisseur | 2.66 ± 0.1 | mm |
| 15 | Le devoir | Les enfants, 1/12 |
- |
Dessin de contour mécanique
Définition de la broche
| Numéro de broche | Le symbole | Résultats | Fonction |
| 1 | Le GND | P | Résultats de l'utilisation du système OEL |
| 2 | Le CCR | P | L'alimentation électrique du système OEL |
| 3 | Le SCL | Je suis... | Lorsque le mode SPI est sélectionné, SCL sera l'entrée d'horloge série SCL. Lorsque le mode I2C est sélectionné, SCL est l'entrée d'horloge série, SCL. |
| 4 | Le SDA | Je suis... | Lorsque le mode SPI est sélectionné, SDA sera l'entrée de données série SI et lorsque le mode I2C est sélectionné, SDA sera l'entrée de données série SDA |
| 5 | Ressources renouvelables | Je suis... |
Réinitialisation de l'alimentation du contrôleur et du pilote Cette broche est l'entrée du signal de réinitialisation. Lorsque la broche est basse, l'initialisation de la puce est exécutée. Gardez cette broche en hauteur pendant le fonctionnement normal. |
| 6 | DC | Je suis... |
Contrôle des données/commandes Cette broche est la broche de commande. Lorsque la broche est tirée vers le haut et que le mode d'interface série est sélectionné, les données à SI seront interprétées comme des données.En I2C mode, cette broche agit comme SA0 pour esclave sélection d'adresse.Pour une relation détaillée avec les signaux d'interface MCU, veuillez vous référer au calendrier Diagrammes de caractéristiques. |
| 7 | CS | Je suis... |
Sélectionner la puce Cette épingle est l'entrée de sélection de la puce. La puce est activée pour la communication MCU uniquement lorsque CS # est bas. |
Caractéristiques électro-optiques
| Les postes | Le symbole | Je ne sais pas. | - Je sais. | - Je vous en prie. | Unité | Nom de l'entreprise | |
| Luminance de fonctionnement | L | 80 | 100 |
- |
cd/m2 | 100% de pixels allumés | |
| Consommation d'électricité | P |
- |
120 | 150 | mW | 30% de pixels sur | |
| Fréquence d'images | Fr |
- |
100 |
- |
Hz |
- |
|
| Coordonnées de couleur |
Le bleu |
CIE x | 0.25 | 0.29 | 0.33 |
CIE1931 |
Chambre noire |
| CIE y | 0.29 | 0.33 | 0.37 | ||||
| Temps de réponse | Levez-vous! | Tr |
- |
10 |
- |
Nous |
- |
| Décomposition | Td |
- |
10 |
- |
Nous |
- |
|
| Ratio de contraste | Cr | 10000:1 |
- |
- |
- |
Chambre noire | |
| Angle de vue | △θ | 160 |
- |
- |
Diplôme |
- |
|
| Durée de fonctionnement | Au sommet | 20,000 |
- |
- |
Heures de travail | L = 100 cd/m2 | |

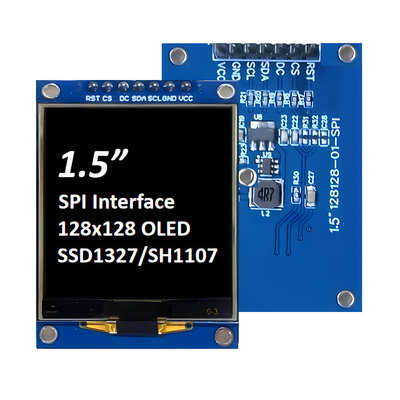

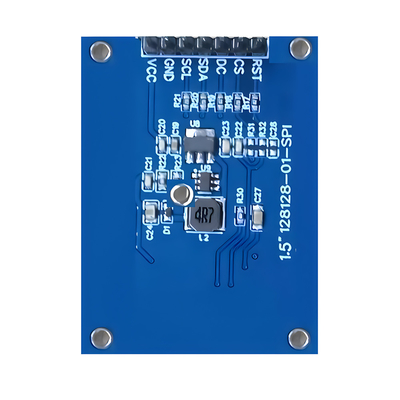

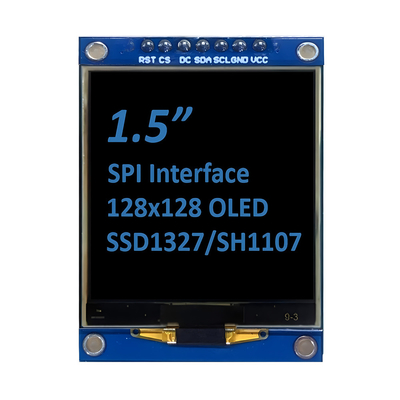

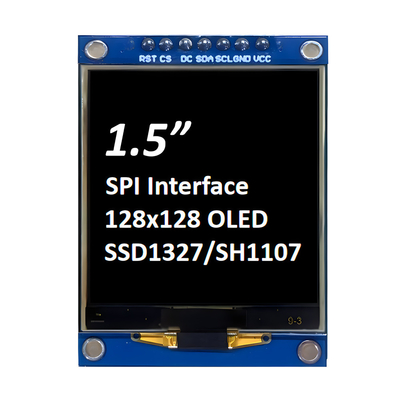

Image du produit
