Détails sur le produit:
|
| Mots clés: | 11TFT à barres de 0,9 pouces | Résolution: | 1480x320 |
|---|---|---|---|
| Interface: | Mipi | Le système d'exploitation du pilote: | Le numéro FL7705 |
| Luminance extérieure: | 800 cd/m2 au minimum | écran tactile: | Je ne veux pas |
| Direction de la vue: | IPS, tous les angles de vue | Durée de vie des LED: | 40, 000 heures |
| Certification: | ISO9001:2015 / ISO14000:2015 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | un écran LCD TFT à barre d'interface MIPI,11affichage LCD TFT à barres de 0 |
||
Télécharger la feuille de données
Le système d'exploitation doit être équipé d'un système d'exploitation.
À propos de cet articleLe nombre d'heures de travail est déterminé par le nombre d'heures de travail.
L'écran LCD TFT de 11,9 pouces présente les spécifications clés suivantes:
Taille de l'écran: Sa diagonale de 11,9 pouces le rend adapté à diverses applications, notamment les écrans industriels, les appareils portables et les appareils portables.
Résolution: avec une résolution de 1480 x 320, l'écran est optimisé pour les applications grand écran, offrant une bonne clarté et un bon niveau de détail,Bien qu'il ne soit pas aussi élevé que les écrans modernes en termes de densité de pixelsLe rapport de résolution unique peut être bénéfique pour des mises en page et des graphiques spécifiques de l'interface utilisateur.
Luminosité: un niveau de luminosité de 800 nits garantit que l'écran est suffisamment lumineux pour une utilisation dans diverses conditions d'éclairage, y compris en extérieur.Ce niveau de luminosité est avantageux pour la lisibilité et la visibilité.
Interface MIPI: l'utilisation de l'interface MIPI est courante dans les écrans modernes car elle permet un transfert de données à grande vitesse entre l'écran et le contrôleur,qui est bénéfique pour réduire la latence et améliorer les performances globales.
Ce type d'affichage peut être utilisé pour une grande variété d'applications grâce à ses spécifications équilibrées de taille, de résolution, de luminosité et d'interface.Il est essentiel de considérer comment ces paramètres s'alignent sur l'application prévue et les exigences de l'utilisateur..
Caractéristiques
| Je ne veux pas. | Nom de l'article | Spécification | Unité |
| 1 | Taille du panneau | 11.88 ¢ | pouces |
| 2 | Nombre de pixels | 320 ((H) × 1480 ((V) | les pixels |
| 3 | Zones actives | 57.984 ((H) × 268.176 ((V) | mm |
| 4 | La hauteur des pixels | 0.1812 ((H) × 0.1812 ((V) x RVB | mm |
| 5 | Dimension de contour | 65.00(W) × 282.00(H) × 4.50 (D) | mm |
| 6 | Nombre de couleurs | 16.7M | - |
| 7 | Mode d'affichage | Mode de transmission, normalement noir | - |
| 8 | Direction de la vue | Vue complète | - |
| 9 | Format d'affichage | bande verticale RVB | - |
| 10 | Traitement de surface | Éblouissement | - |
| 11 | Interface | MIPI | - |
| 12 | Rétrécissement | LED blanche | - |
| 13 | Température de fonctionnement | - 20 à 70 | °C |
| 14 | Température de stockage | -30 à 80 | °C |
| 15 | Le poids | 120 | g |
Tracé mécanique
Description de l' épingle
| Je ne veux pas. | Le symbole | Fonction |
| 1 | Le GND | Le sol |
| 2 | D0P | Entrée de données différentielles MIPI positives |
| 3 | Nom de l'entreprise | Entrée de données de différentiel MIPI négatif |
| 4 | Le GND | Le sol |
| 5 | D1P | Entrée de données différentielles MIPI positives |
| 6 | D1N | Entrée de données de différentiel MIPI négatif |
| 7 | Le GND | Le sol |
| 8 | Le CLKP | Entrée d'horloge différentielle MIPI positive |
| 9 | Nombre de personnes | Entrée d'horloge différentielle MIPI négative |
| 10 | Le GND | Le sol |
| 11 | D2P | Entrée de données différentielles MIPI positives |
| 12 | D2N | Entrée de données de différentiel MIPI négatif |
| 13 | Le GND | Le sol |
| 14 | D3P | Entrée de données différentielles MIPI positives |
| 15 | D3N | Entrée de données de différentiel MIPI négatif |
| 16 | Le GND | Le sol |
| 17 | Le système d'aérodrome doit être équipé d'un système d'aérodromes de type A. | |
| 18 | Pour les véhicules à moteur à combustion | Une alimentation pour la puissance analogique. |
| 19 | ||
| 20 | N.C. | Aucune connexion. |
| 21 | N.C. | Aucune connexion. |
| 22 | N.C. | Aucune connexion. |
| 23 | N.C. | Aucune connexion. |
| 24 | RSTB | Réinitialisez la broche. |
| 25 | Le code STBYB | Contrôle en mode veille. |
| 26 | N.C. | Aucune connexion. |
| 27 | Le GND | Le sol |
| 28 | Le K. | Cathode à LED |
| 29 | Le K. | |
| 30 | Le GND | Le sol |
| 31 | N.C. | Aucune connexion. |
| 32 | Le GND | Le sol |
| 33 | Le GND | Le sol |
| 34 | N.C. | Aucune connexion. |
| 35 | Une | Anode à LED |
| 36 | Une | |
| 37 | Le GND | Le sol |
| 38 | VDD ((3.3V) | Une alimentation pour la puissance analogique. |
| 39 | VDD ((3.3V) | |
| 40 | N.C. | Aucune connexion. |
Notes de crédit maximales absolues
| Nom de l'article | Le symbole | Les valeurs | Unité | |
| Je ne sais pas. | - Je vous en prie. | |||
| Voltage d'alimentation numérique | C.I.V. | - Je ne sais pas.3 | 4.0 | V |
| Voltage d'alimentation numérique | C.V.C.I.C. | - Je ne sais pas.3 | 4.0 | V |
Conditions de fonctionnement
| Nom de l'article | Le symbole | Les valeurs | Unité | ||
| Je ne sais pas. | - Je sais. | - Je vous en prie. | |||
| Voltage d'alimentation numérique | VDD | 3.0 | 3.3 | 3.6 | V |
| Voltage d'alimentation numérique | C.V.C.I.C. | 1.6 | - | 3.6 | V |
| Voltage d'entrée logique | Le VI H | 0.7VDD | - | VDD | V |
| VIL | Le GND | - | 0.3VDD | V | |

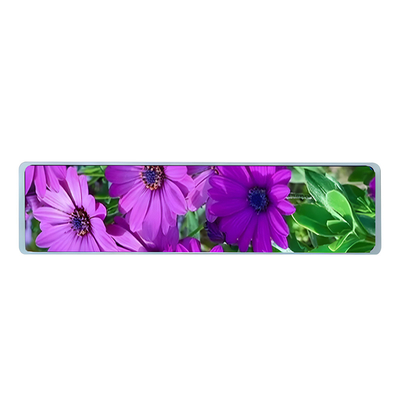

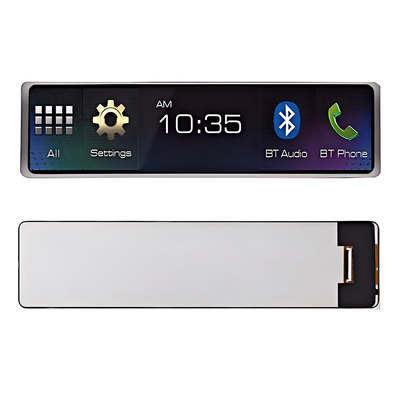

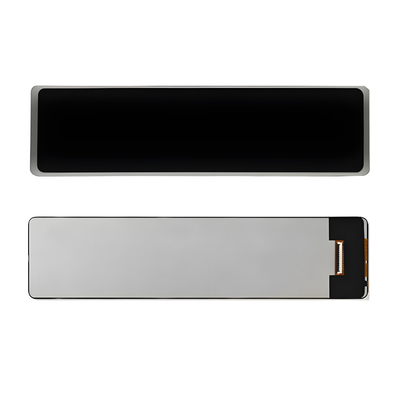

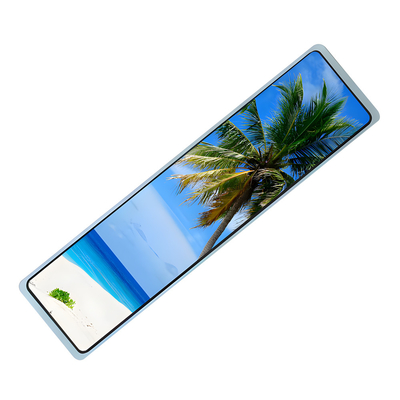

Image du produit
