Détails sur le produit:
|
| Mots clés: | 6.86 pouces TFT à barres | Résolution: | 1280x480 |
|---|---|---|---|
| Interface: | Mipi | Le système d'exploitation du pilote: | Le numéro FL7707 |
| Luminance extérieure: | 800 cd/m2 au minimum | écran tactile: | Je ne veux pas |
| Direction de la vue: | IPS, tous les angles de vue | Durée de vie des LED: | 40, 000 heures |
| Certification: | ISO9001:2015 / ISO14000:2015 | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 6.86 pouces TFT tactile capacitif,Interface MIPI TFT au toucher capacitif,TFT tactile capacitif à haute luminosité |
||
Télécharger la feuille de données
SFTO686XC-7108B-CT Spécification (800 nits).pdf
Les produits de base doivent être présentés dans un emballage de qualité supérieure.
À propos de cet articleLe code de conduite est le code de conduite de l'appareil.
L'écran LCD TFT de 6,86 pouces présente les spécifications clés suivantes:
Taille de l'écran: sa diagonale de 6,86 pouces le rend adapté à diverses applications, notamment les écrans industriels, les appareils portables et les appareils portables.
Résolution: avec une résolution de 1280 x 480, l'écran est optimisé pour les applications grand écran, offrant une bonne clarté et un bon niveau de détail,Bien qu'il ne soit pas aussi élevé que les écrans modernes en termes de densité de pixelsLe rapport de résolution unique peut être bénéfique pour des mises en page et des graphiques spécifiques de l'interface utilisateur.
Luminosité: un niveau de luminosité de 800 nits garantit que l'écran est suffisamment lumineux pour une utilisation dans diverses conditions d'éclairage, y compris en extérieur.Ce niveau de luminosité est avantageux pour la lisibilité et la visibilité.
Interface MIPI: l'utilisation de l'interface MIPI est courante dans les écrans modernes car elle permet un transfert de données à grande vitesse entre l'écran et le contrôleur,qui est bénéfique pour réduire la latence et améliorer les performances globales.
Ce type d'affichage peut être utilisé pour une grande variété d'applications grâce à ses spécifications équilibrées de taille, de résolution, de luminosité et d'interface.Il est essentiel de considérer comment ces paramètres s'alignent sur l'application prévue et les exigences de l'utilisateur..
Caractéristiques
| Nom de l'article | Le contenu | Unité |
| Type de écran LCD | TFT | - |
| Afficher la couleur | 16M | |
| Direction de la vue | Tout | À l'heure |
| Température de fonctionnement | -20 à +70 | °C |
| Température de stockage | -30 à +80 | °C |
| Taille du module | 666 fois 181,0 fois 4.6 | mm |
| Zone active (W × H) | 6019 fois 160.51 | mm |
| Nombre de points | 480 × RGB × 1280 | points |
| Voltage de l'alimentation électrique | 3.3 | V |
| Rétrécissement | 12 LED (blancs) | pièces |
| Lumière (LCM) | 800 | cd/m2 |
| Transfert de données | MIPI | - |
| Type de connecteur LCM |
AFC30-S40FCC-00: les produits de la catégorie A peuvent être utilisés pour les produits de la catégorie B. |
0.5PITCH 40 épingles |
| Clé de pilotage | Le numéro FL7707 |
Tracé mécanique
Description de l' épingle
| Le numéro de code. | Le symbole | Fonction |
| 1 | Le GND | Le sol |
| 2 | D0P | MIPI Entrée de la voie de données 0 (positive) |
| 3 | Nom de l'entreprise | MIPI Entrée de la voie de données 0 (négative) |
| 4 | Le GND | Le sol |
| 5 | D1P | MIPI Données de voie1 (positive) |
| 6 | D1N | MIPI Entrée de la voie de données1 (négatif) |
| 7 | Le GND | Le sol |
| 8 | Le CLKP | Entrée MIPI CLK (positive) |
| 9 | Nombre de personnes | Entrée du MIPI CLK (négatif) |
| 10 | Le GND | Le sol |
| 11 | D2P | MIPI Entrée de la voie de données 2 (positif) |
| 12 | D2N | MIPI Entrée de la voie de données 2 (négative) |
| 13 | Le GND | Le sol |
| 14 | D3P | MIPI Données de la voie 3 (positive) |
| 15 | D3N | MIPI Entrée de la voie de données 3 (négative) |
| 16 à 17 | Le GND | Le sol |
| 18 à 19 | VCC-1V8 | L'alimentation électrique (de 1,65 V à 3,6 V) |
| 20 | REFCLK/NC | N.C. |
| 21 | SDA/NC | N.C. |
| 22 | SCL/NC | N.C. |
| 23 | BIST/NC | N.C. |
| 24 | RSTB | Une épingle de réinitialisation active basse pour entrer dans l'état de réinitialisation. |
| 25 | Le code STBYB | N.C. |
| 26 | AVDD/NC | N.C. |
| 27 | Le GND | Le sol |
| 28 à 29 | Le K. | Lumière arrière LED au sol |
| 30 | Le GND | Le sol |
| 31 | VGL/NC | N.C. |
| 32 à 33 | Le GND | Le sol |
| 34 | VGH/NC | N.C. |
| 35 à 36 | Une | Puissance de la rétroéclairage LED |
| 38 à 39 | VDD-3V3 | L'alimentation électrique ((3.3 ~ 3.6V) |
| 40 | VCOM/NC | N.C. |
Notes de crédit maximales absolues
| Paramètre | Le symbole | Condition | - Je vous en prie. | Le type | Je suis désolé. | Unité |
| Énergie électrique | VDD | Ta = 25°C | - | 3.3 | - | V |
| Port sur tension d'alimentation | VGH | - | 15 | - | V | |
| Port d'arrêt de la tension d'alimentation | VGL | - | - 11 ans | - | V |
Caractéristiques électriques ((Vss=0V,Ta=25°C)
| Paramètre | Le symbole | Condition | - Je vous en prie. | Le type | Je suis désolé. | Unité | |
| Énergie électrique | VDD | Ta = 25°C | - | 3.3 | 3.6 | V | |
| Énergie électrique | C.V.C.I.C. | Ta = 25°C | - | 1.8 | - | V | |
| Voltage d'entrée | Je ne sais pas. | VIH | Pour les appareils de traitement des gaz, la valeur d'échappement est déterminée. | 0.8VIOVCC | - | Le VIOVCC | V |
| Je ne sais pas. | VIL | Pour les appareils de traitement des gaz, la valeur d'échappement est déterminée. | 0 | - | 0.2VIOVCC | V | |
| Nom de l'article | Le symbole | Condition | - Je vous en prie. | Le type | Je suis désolé. | Unité | |
| Voltage d'alimentation | - | - | - | 9.6 | - | V | |
| Courant d'alimentation | Si | - | - | 240 | - | - Je ne sais pas | |
| Courant vers l' avant | Normalement | Nom de l'entreprise | Série de 3 puces x 4 | - | - | - Je ne sais pas | |
| Dimmer les couleurs | - Je ne sais pas. | - | - | - | |||
| LED LIFE | - | - | 40000 | - | - | Heures | |

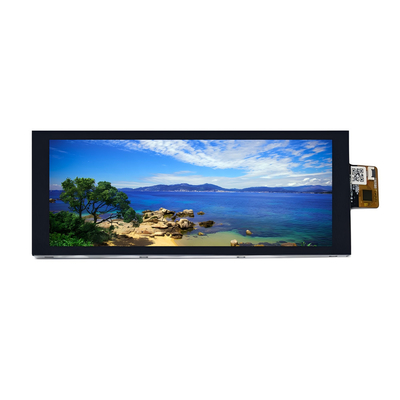

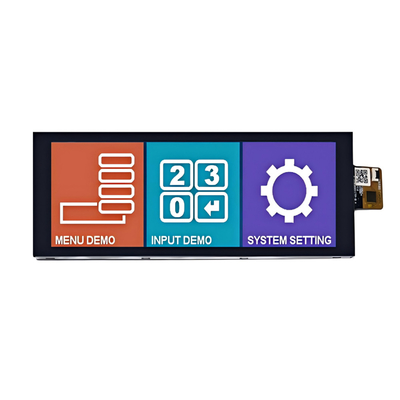

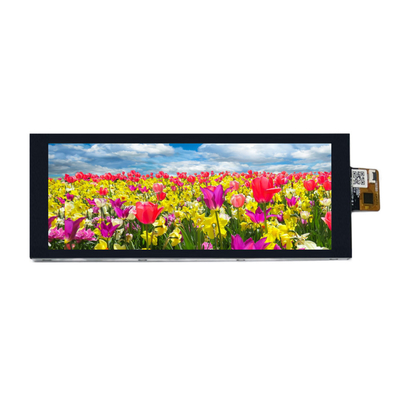

Image du produit
