Détails sur le produit:
|
| Produit: | 2Affichage TFT circulaire de 48 pouces | Résolution: | 480 (RGB) x 480 points |
|---|---|---|---|
| Luminance extérieure: | 500 cd/m2 (nits) | écran tactile: | Disponible ou facultatif |
| Direction de la vue: | Plein angle de visualisation d'IPS | Le système d'exploitation du pilote: | ST7701S |
| Numéro de broche: | 40 épingles | Connexion: | ZIF |
| Interface: | 3SPI+18RGB | Durée de vie des LED: | 40, 000 heures |
| Dessus :: | -20°C à +70°C | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Affichage TFT rond de 2,8 pouces,Écran LCD circulaire de qualité automobile |
||
Télécharger la feuille de données
Le système d'exploitation doit être équipé d'un système d'exploitation.
Introduction du produit: affichage TFT circulaire de 2,8 poucesLes États membres doivent veiller à ce que les autorités compétentes de l'État membre concerné respectent les règles de sécurité énoncées aux paragraphes 1 et 2.
Présentation de notre affichage TFT de 2,8 pouces, spécialement conçu pour la polyvalence et la durabilité dans les applications automobiles.L'écran LCD circulaire est doté d'un écran haute résolution de 480x480 pixelsAvec son interface SPI+RGB avancée, cet écran est conçu pour une intégration transparente dans les systèmes automobiles.
Notre écran TFT circulaire de 2,8 pouces SFTO248XC-7204AN est une solution de pointe pour les besoins de l'automobile moderne, offrant une qualité, des performances et une durabilité exceptionnelles.Qu'il s'agisse de la fabrication de nouveaux véhicules ou de la mise à niveau du marché de rechange, cet écran est conçu pour améliorer l'expérience de conduite grâce à une technologie avancée et à des visuels supérieurs.
Pour plus d'informations sur ce produit ou pour passer une commande, veuillez nous contacter dès aujourd'hui!
| Caractéristique | Les spécifications | |
|
Afficher les spécifications. |
Type LCD | 2.48 pouces |
| Résolution (H*V) | 480 (RGB) × 480 | |
| Type de technologie | TFT a-Si | |
| Configuration des pixels | RGB bande verticale | |
| Mode d'affichage | Normalement noir | |
| Direction de la vue | Tout | |
| Direction d'inversion de l'échelle grise | - | |
|
Les appareils électroménagers Caractéristiques |
Dimensions de contour (W x H x T) (mm) | 65.87*69.04*1.85 |
| Zone active (mm) | 62.93 fois 62.93 | |
| Zone de vue du CTP ((mm) | / | |
| Avec / sans écran tactile | Sans | |
| Type de connecteur | 0.5 pas 40 épingles | |
| Type de rétroéclairage | LED | |
| Poids (g) | TBD | |
|
Électricité Caractéristiques |
Interface d'affichage | 3SPI+18RGB |
| Nombre de couleurs | 262K | |
| IC du pilote d'écran | Le numéro de série est le numéro de série. | |
Tracé mécanique
Affectation de broches
| 1 | LED A | Anode à LED |
| 2 | LED K | Catode à LED |
| 3 | LED K | Catode à LED |
| 4 | Le GND | Le sol |
| 5 | C.I.V. | Énergie électrique |
| 6 | Réinitialiser | Réinitialisez le signal, faible activité |
| 7 | N.C. | N.C. |
| 8 | N.C. | N.C. |
| 9 | Le SDA | Signal de données SPI |
| 10 | SCK | Signal d'horloge SPI |
| 11 | CS | Signal de sélection SPI |
| 12 | Le PCLK | Signal d'horloge à points RGB |
| 13 | DE | Signal de mise en marche des données RVB |
| 14 | VSYNC | Signal de synchronisation de la trame RVB |
| 15 | HSYNC | Signal de synchronisation de ligne RVB |
| 16 à 33 | Le nombre d'heures de travail | Le signal de données RGB ((DB0:BLUE LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | Le GND | Le sol |
| 35 | TP_INT | Appuyez sur Interrompre |
| 36 | TP_SDA | Signal de données IIC tactile |
| 37 | TP_SCL | Toucher le signal de l'horloge IIC |
| 38 | TP_RESET | Touchez le signal de réinitialisation |
| 39 | TP_VCI | Appuyez sur l'alimentation |
| 40 | Le GND | Le sol |
Notes de crédit maximales absolues
| Nom de l'article | Le symbole | Valeur | Unité |
| Voltage d'alimentation pour logique | VDD | 0.3 à 3.3 | V |
| Voltage d'entrée | Le vin | VDD + 0.3 | V |
| Température de fonctionnement | - Je vous en prie. | - 20 à 70 | °C |
| Température de stockage | Tstg | - 30 à 80 | °C |
Caractéristiques électriques
| Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité | Condition d'essai |
| Voltage de fonctionnement | VDD | 2.5 | 2.8 | 3.3 | V | - |
| Courant d'alimentation | DSI | - | - | 50 | - Je ne sais pas | VDD = 2,8 V, Ta = 25,C |
| Voltage d'entrée | VIH | 0.8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
| Courant de fuite d'entrée | IIL | - Une.0 | - | 1.0 | μA | VIN = VDD ou VSS |
Réflecteurs de conduite
| Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité |
| Courant vers l' avant | Si | - Je ne sais pas. | 20 | - Je ne sais pas. | - Je ne sais pas |
| Voltage avant | VF | - | 19.2 | - | V |
| Mode de connexion | - Je ne sais pas. | 6S | - Je ne sais pas. | ||
| Numéro de LED | / | 6 | pièces | ||
| Durée de vie des LED | 40000 | 50000 |
Caractéristiques optiques
| Nom de l'article | Le symbole | Condition | - Je vous en prie. | Le type | Je suis désolé. | Unité |
|
Les angles de vue |
θT |
CR ≥ 10 |
80 | 85 | - |
Diplôme |
| θ B | 80 | 85 | - | |||
| θ L | 80 | 85 | - | |||
| θ R | 80 | 85 | - | |||
| Ratio de contraste | Résultats | θ = 0° | 800 | 1000 |
- |
- |
| Temps de réponse | Tonne | 25°C |
- |
30 | 35 |
ms |
| Le TOFF | ||||||
| L'uniformité | Vous |
- |
67 | 72 |
- |
% |
| NTSC |
- |
- |
- |
70 |
- |
% |
| Luminance | L |
- |
500 |
- |
cd/m2 |

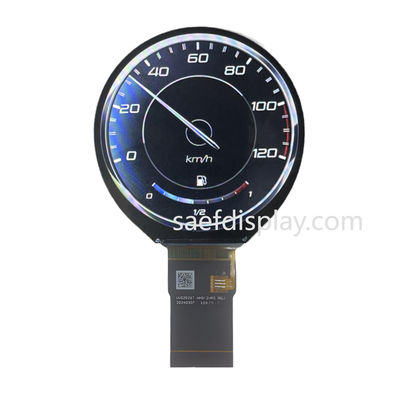

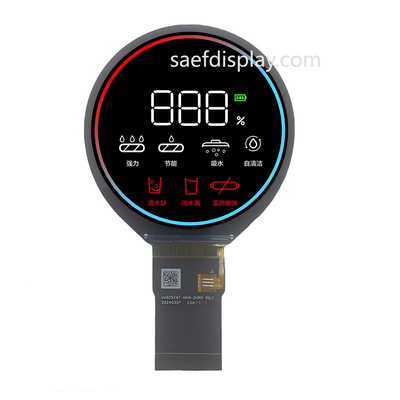

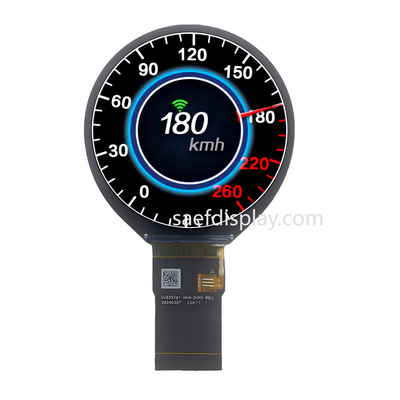

Image du produit
