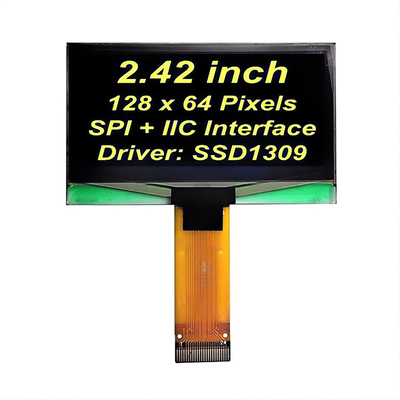

2Affichage OLED de 42 pouces 128x64 polices jaunes Écran PMOLED SSD1309 Contrôleur Interface SPI+IIC

Télécharger la feuille de données

SFOS242XZ-12864Y01 Spécification.pdf

À propos de cet article 2.42-poche OLED 128x64 Jaune FontLe produit doit être présenté sous forme d'une couche d'étiquette.

Résumé

L'écran OLED de 2,42-inch avec une résolution de 128x64 pixels est un écran PMOLED avancé qui utilise un contrôleur SSD1309.Cet écran présente des polices jaunes vives, ce qui en fait un choix idéal pour les systèmes embarqués, les projets d'électronique bricolage, les appareils intelligents, etc. La technologie OLED offre un contraste élevé et des couleurs vives,amélioration de la visibilité dans différentes conditions d'éclairage.

Principales caractéristiques

1. Type d'affichage:

   • La technologie PMOLED (OLED à matrice passive) offre une excellente qualité d'image et un contraste de couleur.

2. Résolution:

   • 128x64 pixels, assurant des visuels nets et clairs.

3. Couleur:

   • La police jaune sur fond noir crée un effet visuel saisissant, ce qui facilite la lecture à distance.Pendant ce temps, nous pouvons prendre en charge les couleurs de police telles que le blanc, le bleu et le vert pour la sélection.

4. Taille:

   • La taille de l'écran compact de 2,42 pouces convient à diverses applications sans prendre trop de place.

5. Contrôleur:

   • Il est alimenté par le contrôleur SSD1309, assurant des performances fiables et une compatibilité avec une gamme de microcontrôleurs.

6. Interface:

   • Prend en charge à la fois les protocoles de communication SPI (Serial Peripheral Interface) et I2C (Inter-Integrated Circuit), permettant une flexibilité dans les connexions et une intégration de conception simplifiée.

7. Faible consommation électrique:

   • La technologie OLED est économe en énergie, ce qui en fait une excellente option pour les appareils alimentés par batterie.

8. Angle de vue large:

   • Offre un grand angle de vision de 170 degrés, assurant une qualité d'image constante à partir de multiples perspectives.

9. Facile à utiliser:

   • Il est livré avec une documentation complète et des codes d'exemple pour une intégration facile avec des environnements de programmation populaires et des microcontrôleurs comme Arduino, Raspberry Pi et ESP8266/ESP32.

10. Durée de vie:

    • Les écrans OLED ne sont pas rétroéclairés, ce qui les rend plus robustes et adaptés à diverses conditions environnementales.

Applications

• Appareils portables
• Projets d'IoT
• Systèmes de domotique
• Affichage de la robotique
• Étiquettes électroniques
• Contrôles industriels

Conclusion

L'écran PMOLED OLED 128x64 à polices jaunes de 2,42-pouces (contrôleur SSD1309) est une solution d'affichage polyvalente et efficace qui offre d'excellentes performances et une visibilité.Que vous développiez un nouveau produit ou amélioriez un système existant, cet écran OLED améliorera certainement l'expérience et la fonctionnalité de l'utilisateur dans une multitude d'applications.

Caractéristiques de l'affichage

1) Mode d'affichage: Matrice passive

2) Couleur d'affichage: monochrome (jaune), blanc, bleu et vert en option

3) Travail au volant: 1/64 de travail

Spécifications mécaniques

1) Dessin: selon le dessin ci-joint

2) Nombre de pixels: 128 × 64

3) Taille du panneau: 60,5 × 37 × 1,8 mm

4) Surface active: 55,01 × 27,49 mm

5) Pitch des pixels: 0,43 × 0,43 (mm)

6) Taille des pixels: 0,4 × 0,4 (mm)

7) Poids: TBD

Tracé mécanique

Notes de crédit maximales absolues

Spécifications électriques

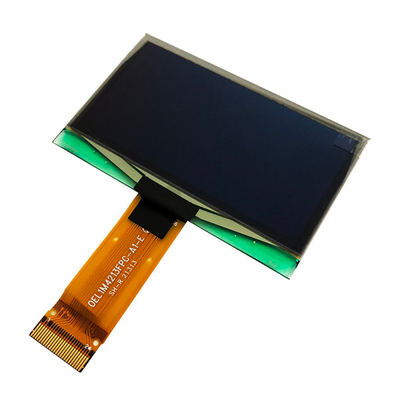

Image du produit
