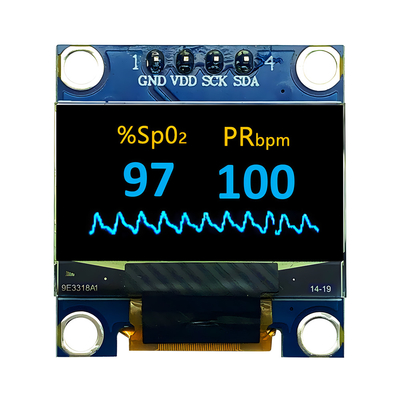

0.96 pouces 128x64 Dot Matrix OLED Module d'affichage à 4 broches Interface I2C

0.96 pouces 128x64 Dot Matrix OLED Module d'affichage à 4 broches Interface I2C
0.96 Inch 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface
0.96 pouces 128x64 Dot Matrix OLED Module d'affichage à 4 broches Interface I2C 0.96 pouces 128x64 Dot Matrix OLED Module d'affichage à 4 broches Interface I2C 0.96 pouces 128x64 Dot Matrix OLED Module d'affichage à 4 broches Interface I2C 0.96 pouces 128x64 Dot Matrix OLED Module d'affichage à 4 broches Interface I2C 0.96 pouces 128x64 Dot Matrix OLED Module d'affichage à 4 broches Interface I2C 0.96 pouces 128x64 Dot Matrix OLED Module d'affichage à 4 broches Interface I2C

Image Grand :  0.96 pouces 128x64 Dot Matrix OLED Module d'affichage à 4 broches Interface I2C

Détails sur le produit:
Lieu d'origine: ShenZhen / Chine
Nom de marque: SAEF
Certification: ISO9001 / ISO14000
Numéro de modèle: SFOM096YZ4-12864WB-02
Document: SFOM096YZ4-12864WB-02 Speci...on.pdf
Conditions de paiement et expédition:
Quantité de commande min: 3 pièces
Prix: The lowest market price guaranteed
Détails d'emballage: Paquet d'exportation standard
Délai de livraison: 1 à 3 semaines
Conditions de paiement: L/C, T/T, Western Union et Paypal
Capacité d'approvisionnement: 3000K pièces par mois

0.96 pouces 128x64 Dot Matrix OLED Module d'affichage à 4 broches Interface I2C

description de
Produit: 0.96 pouces OLED + 4 broches PCB Résolution: pixels 128x64
Afficher la couleur: Blanc/Bleu/Jaune La structure: COG + PCB
interface: Le nombre d'unités de production est déterminé par la valeur de l'énergie utilisée. Direction de la vue: Tous les angles de visualisation
Le contour de Dim.: 24.7 × 27 × 3,6 mm Connexion: Pins d'en-tête
Numéro de broche: 4 bornes Température de fonctionnement.: -40°C à +85°C
Durée de vie: 50,000 heures @ 60cd/m2 Conformité: Conforme à la réglementation REACH et RoHS
Mettre en évidence:

module d'affichage de 128x64 OLED

,

Module d'affichage de 0



À propos de cet article SFOM096YZ4-12864WB-02



Nous vous présentons le module d'affichage OLED de 0,96 pouces 128x64 Dot Matrix, la solution parfaite pour vos projets électroniques et prototypes.ce module OLED offre des visuels nets et des couleurs vives, ce qui le rend idéal pour des applications telles que les appareils portables, les appareils IoT et les systèmes embarqués.



Principales caractéristiques:

  • Résolution élevée:L'écran dispose d'une résolution de 128x64 pixels, assurant des graphismes clairs et détaillés pour toute application.
  • Taille compacte:Mesurant seulement 0,96 pouces, ce module OLED est parfait pour les conceptions à l'espace limité.
  • Interface I2C:L'interface I2C à 4 broches simplifie les connexions et la communication avec les microcontrôleurs, offrant une intégration facile dans vos projets.
  • Angle de vue large:Profitez d'une visibilité exceptionnelle sous différents angles, grâce à la technologie OLED.
  • Faible consommation électrique:Cet affichage est économe en énergie, ce qui le rend adapté aux applications à batterie.



Que vous développiez un tableau de bord personnalisé, que vous créiez des écrans interactifs ou que vous conceviez des gadgets intelligents, le 0.96 pouces 128x64 Dot Matrix OLED Display Module est un choix polyvalent qui offre des performances élevées et la fiabilitéMettez à jour vos projets avec ce module d'affichage avancé dès aujourd'hui!





Spécifications techniques



0Les produits OLED de 96 pouces avec PCB à 4 broches ont généralement les spécifications techniques suivantes:

  • Résolution: 128x64 pixels, affichage clair du texte et de l'image.
  • Les puces de pilotage, telles que la puce SSD1306/SSD1315, sont compatibles avec plusieurs plates-formes de développement, simplifiant ainsi le processus de développement.
  • Voltage de fonctionnement: généralement entre 3 et 5 V, avec une bonne compatibilité de puissance, compatible avec les niveaux logiques 3,3 et 5 V, sans avoir besoin de puces de conversion de niveau supplémentaires.
  • Angle de vision: avec un très grand angle de vision supérieur à 160°, il assure de bonnes performances d'affichage sous différents angles de vision.
  • Options de couleur: offre plusieurs options de couleur telles que le bleu jaune, la lumière blanche et le bleu pur pour répondre à différents besoins visuels et préférences de conception.
  • Mode d'affichage: prend en charge plusieurs modes d'affichage, y compris l'affichage graphique et textuel, adapté à divers besoins d'affichage d'informations.
  • Consommation d'énergie: dans des conditions d'affichage normales, la consommation d'énergie n'est que de 0,06 W, ce qui est bien inférieur à celui des écrans TFT traditionnels,le rendant adapté aux applications nécessitant des exigences strictes en matière de consommation d'énergie.
  • Méthode d'installation: la conception de circuits imprimés à 4 broches permet la fixation par des procédures d'installation de circuits imprimés standard tout en fournissant de bonnes connexions électriques.
  • Intégrité du signal: compte tenu de la stabilité et de la fiabilité de la transmission du signal, le câblage des PCB doit être aussi court et direct que possible pour réduire les interférences du signal
  • Conception de la dissipation thermique: les OLED génèrent de la chaleur pendant le fonctionnement, et la conception de PCB doit tenir compte des voies de dissipation thermique, telles que l'optimisation de la gestion thermique par le biais de la disposition ou des plaquettes de dissipation thermique.
  • Conception anti-interférences: pour réduire les interférences électromagnétiques (EMI), la conception des PCB devrait adopter des mesures appropriées de blindage et de filtrage.



Le dessin de contour



0.96 pouces 128x64 Dot Matrix OLED Module d'affichage à 4 broches Interface I2C 0







Définition du pin d'interface



Le numéro de code. Le symbole Définition
1 Le GND C'est une épingle de terre, elle doit être connectée à la terre.
2 VDD L'alimentation pour OLED. C'est une broche d'alimentation en tension. elle doit être connectée à la source.
3 Le SCL Cette entrée d'horloge en série SCL
4 Le SDA Cette entrée de données en série SDA





Caractéristiques électro-optiques



Les postes Le symbole - Je ne sais pas. - Je sais. Je suis désolée. Unité Nom de l'entreprise
Luminance de fonctionnement L 80 100 - cd / m2 Tous les pixels ON
Consommation d'électricité P - 50 60 mW

30% de pixels allumés

Fréquence d'images Fr - 105 - Hz -

Couleur

Coordonnées

Le bleu CIE x 0.11 0.15 0.19



CIE1931

Chambre noire
CIE y 0.21 0.25 0.29

Temps de réponse

Levez-vous! Tr - 10 - Nous -
Décomposition Td - 10 - Nous -
Ratio de contraste Cr 10000:1 - - - Chambre noire
Angle de vue θ 160 - - Diplôme -
Durée de fonctionnement Au sommet 22000 - - Heures de travail L = 80 cd/m2

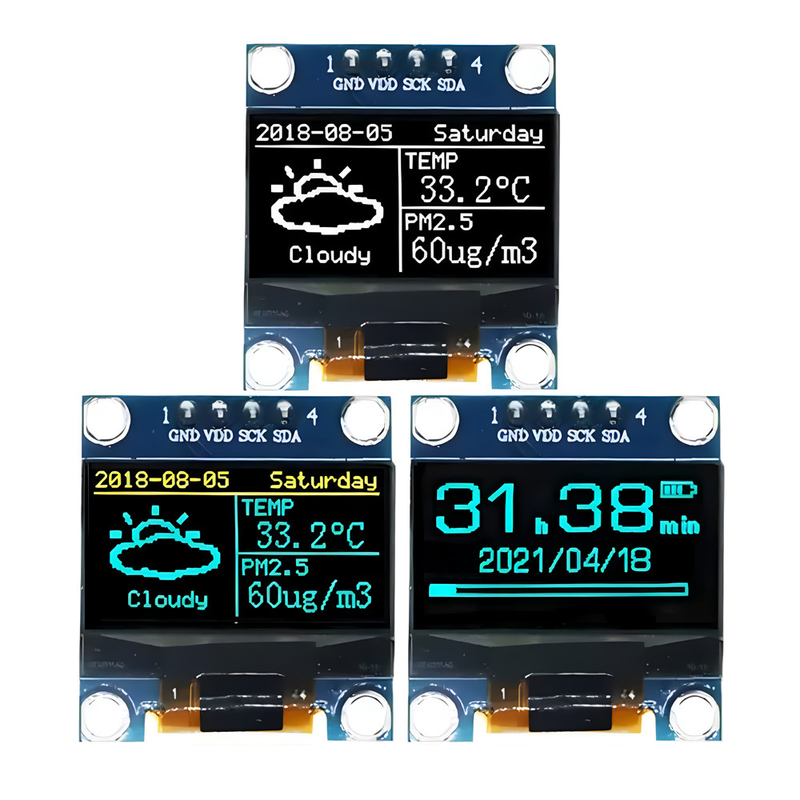

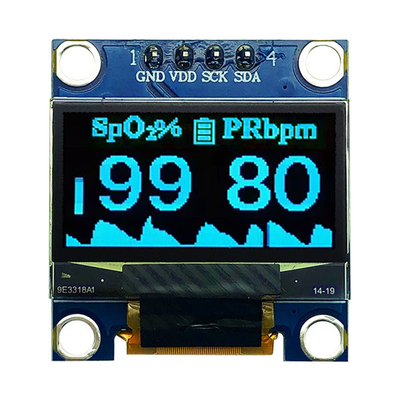

Image du produit

0.96 pouces 128x64 Dot Matrix OLED Module d'affichage à 4 broches Interface I2C 1

0.96 pouces 128x64 Dot Matrix OLED Module d'affichage à 4 broches Interface I2C 20.96 pouces 128x64 Dot Matrix OLED Module d'affichage à 4 broches Interface I2C 3

0.96 pouces 128x64 Dot Matrix OLED Module d'affichage à 4 broches Interface I2C 4

0.96 pouces 128x64 Dot Matrix OLED Module d'affichage à 4 broches Interface I2C 5
