Détails sur le produit:
|
| Produit: | 5Affichage LCD TFT de 0,7 pouces | écran tactile: | Sans |
|---|---|---|---|
| Résolution: | 640X480 | Direction de la vue: | Angles de vision complets du système IPS |
| Clé de pilotage: | JD9168S | Numéro de broche: | 40 épingles |
| Connexion: | Type de connecteur | Luminance extérieure: | 500 cd/m2 (nits) |
| interface: | RGB | Durée de vie des LED: | 40, 000 heures |
| Mettre en évidence: | Module d'affichage IPS TFT de 640x480,Module d'affichage IPS TFT à interface RVB,5Module d'affichage IPS TFT de 7 pouces |
||
À propos de cet article SFTO570DX-7263AN
Découvrez la clarté et la vivacité de notre TFT IPS Display Module de 5,7 pouces, conçu pour une performance visuelle supérieure dans un facteur de forme compact.Ce module d'affichage de haute qualité offre une résolution nette de 640x480, assurant des images nettes et détaillées qui sont parfaites pour une variété d'applications, des panneaux de commande industriels aux outils éducatifs.
Principales caractéristiques:
Spécifications techniques:
Applications idéales:
Ce module d'affichage IPS TFT de 5,7 pouces est parfait pour les applications nécessitant un équilibre entre haute résolution, luminosité et durabilité.Que vous cherchiez à améliorer les capacités d'affichage de votre équipement industriel, créez une configuration éducative engageante, ou développez une interface conviviale pour votre dernier projet, ce module d'affichage offre les performances et la fiabilité dont vous avez besoin.
Pourquoi choisir notre module d'affichage?
Améliorez votre affichage visuel avec notre module d'affichage IPS TFT de 5,7 pouces et ressentez la différence de qualité et de performance.Commandez dès maintenant et prenez la première étape vers l'amélioration de votre projet avec une solution d'affichage fiable et performante.
Spécification du produit
| Nom de l'article | Spécification | Unité |
| Type de écran LCD | TFT | - |
| Afficher la couleur | 16.7M | - |
| Direction de la vue | IPS, tous les angles de vue | À l'heure |
| Température de fonctionnement | -30 à +80 | °C |
| Température de stockage | -30 à +80 | °C |
| Taille du module | Voir le dessin de contour | mm |
| Zone active ((W × H) | 115.20X86. Je vous en prie.40 | mm |
| Nombre de points | 640 x 480 | points |
| Contrôleur LCM | JD9168S | - |
| Voltage de l'alimentation électrique | 3.3 | V |
| Rétrécissement | 3S7P-LED (blanc) | pièces |
| Interface | Interface RVB | - |
Dimensions extérieures
Notes de crédit maximales absolues
| Nom de l'article | Le symbole | - Je ne sais pas. | Je suis désolée. | Unité |
| Voltage d'alimentation | Le CCR | - Je ne sais pas.3 | 3.3 | V |
| Voltage d'alimentation en rétroéclairage | VLED | - Je ne sais pas.3 | 6.0 | V |
| Température de fonctionnement | Au sommet | - 30 ans | 80 | °C |
| Température de stockage | Tst | - 30 ans | 80 | °C |
Caractéristiques du rétroéclairage
| Nom de l'article | Le symbole | Valeur typique | |
| Voltage d'alimentation | VLED | 5V | |
| Courant d'alimentation | Il | 300 - mA | |
| Consommation d'électricité | PL | 1.5 - W | |
| Fréquence de commande PWM | FPDIM | 50K Hz | |
| Lumière arrière ON-OFF | Très haut |
VEN |
1.4 VLED V |
| Faible | 0 à 0,4 V | ||
| Niveau de commande PWM | Très haut |
VPDIM |
1.5 V |
| Faible | 0 à 0,4 V | ||
| L'uniformité | ΔBp | 80% | |
| Durée de vie | le temps | 40K heures | |
Définition du pin d'interface
| Le numéro de code. | Le symbole | Résultats | Définition |
| 1 | U/D | Je suis... | Direction de balayage haut/bas sur le module de panneau. |
| 2 | N.C. | - | Aucune connexion. |
| 3 | HSYNC | Je suis... | Entrée de synchronisation horizontale dans l'interface RVB. |
| 4 à 6 | VLED | P | L'alimentation pour le pilote LED. |
| 7 | Le CCR | P | L'alimentation pour le TFT. |
| 8 | VSYNC | Je suis... | Entrée de synchronisation verticale dans l'interface RVB. |
| 9 | DE | Je suis... | Activation de l'entrée de données dans l'interface RVB. |
| 10 | Pour les produits: | Je suis... | Aucune connexion. |
| 11 | Les États membres | Je suis... | Aucune connexion. |
| 12 | J.D.A. | Je suis... | Une broche d'entrée de signal PWM. |
| 13 à 15 | B5-B3 | Je suis... | Le bus de données bleu. |
| 16 | VSS | P | Au sol. |
| 17 à 19 | B2-B0 | Je suis... | Le bus de données bleu. |
| 20 | VSS | P | Au sol. |
| 21 à 23 | G5-G3 | Je suis... | Le bus de données vert. |
| 24 | VSS | P | Au sol. |
| 25 à 27 | G2-G0 | Je suis... | Le bus de données vert. |
| 28 | VSS | P | Au sol. |
| 29 à 31 | R5-R3 | Je suis... | Le bus de données rouge. |
| 32 | VSS | P | Au sol. |
| 33 à 35 | R2-R0 | Je suis... | Le bus de données rouge. |
| 36 | XR | Je suis... | Aucune connexion. |
| 37 | YD | Je suis... | Aucune connexion. |
| 38 | DCLK | Je suis... | Entrée d'horloge de pixels dans l'interface RVB. |
| 39 | VSS | P | Au sol. |
| 40 | R/R | Je suis... | Direction de balayage gauche/droite sur le module de panneau. |

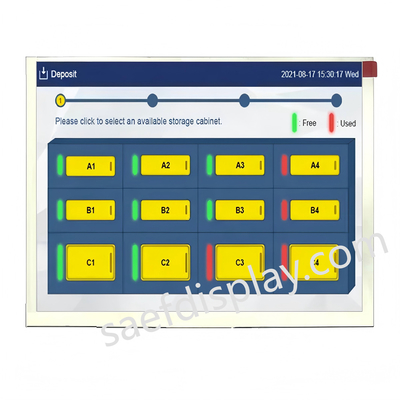

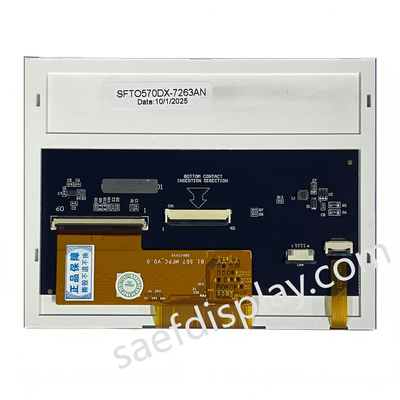

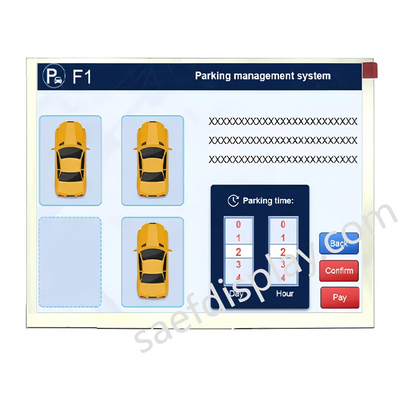

Image du produit
