Détails sur le produit:
|
| Produit: | 2Affichage OLED de 42 pouces | Résolution: | 128X64 points |
|---|---|---|---|
| Mode d'affichage: | Matrix passif | Optique: | Tous les angles de visualisation |
| Le contour de Dim.: | 71.0(L) x 43,5 ((W) x 6,0 ((T) (mm) | Zones actives: | 55.01 ((L) x 27.5 ((W) (mm) |
| La hauteur des pixels: | 00,43 x 0,43 (mm) | Méthode de conduite: | 1/64 Cycle de travail |
| Température de fonctionnement: | -40°C à +70°C | Numéro de broche: | 7 bornes d'en-tête |
| interface: | Interface SPI | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | 2Affichage OLED de 42 pouces,Affichage OLED 128X64,Affichage OLED SPI à 7 broches |
||

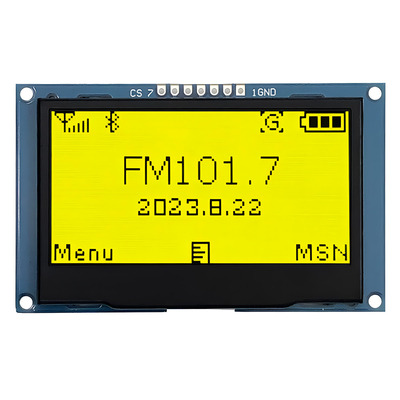

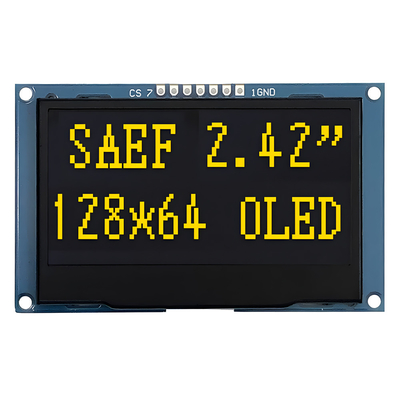

Présentation du module OLED SFOMS242YZ7-12864WBYG-01 de SAEF Technology, un écran graphique dot matrice 128x64 de 2,42-pouces avancé, avec une surface active compacte mesurant 2.42 pouces en diagonale et dimensions globales de 71.0 x 43,5 mm, ce module d'affichage est conçu pour des performances et une polyvalence élevées.
Contraste élevé: ce module OLED offre un contraste impressionnant de 20,000:1, assurant une clarté visuelle étonnante et une représentation des couleurs vives pour vos applications.
Options multiples d'interface: le module prend en charge diverses interfaces de communication, notamment SPI et I2C (IIC),ce qui facilite l'intégration avec un large éventail de microcontrôleurs et de plateformes de développement.
Large plage de tension: la tension d'alimentation logique fonctionne entre 1,65 V et 3,3 V, avec une valeur typique de 2,8 V, pour répondre aux diverses exigences du projet.
Panneau tactile personnalisable: Bien que cet écran OLED ne soit pas livré avec un écran tactile intégré, une option de panneau tactile personnalisable est disponible,permettant une meilleure interactivité en fonction de vos besoins spécifiques.
Le module d'affichage OLED SFOMS242YZ7-12864WBYG-01 est idéal pour une variété d'applications, notamment:
Améliorez vos projets avec le module d'affichage OLED SFOMS242YZ7-12864WBYG-01 de 2,4 pouces,conçus pour fournir des visuels de haute qualité et des performances fiables pour un large éventail d'applications industrielles et commerciales.
Commandez le vôtre dès aujourd'hui pour une intégration transparente et une qualité d'affichage supérieure!
Dimensions mécaniques

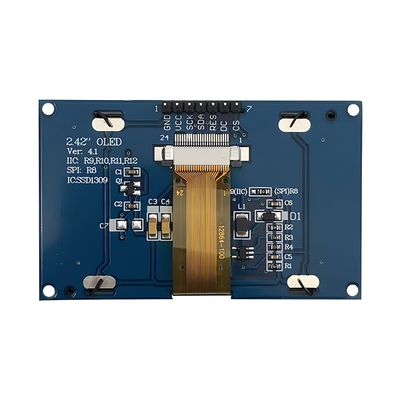

Définition du pin d'interface
| Le code PIN | Le symbole | Décrits |
| 1 | Le GND | Le terrain du circuit logique |
| 2 | VDD | L'alimentation de la logique |
| 3 | SCK | Entrée d'horloge série. |
| 4 | Le SDA | Entrée de données en série. |
| 5 | RST | Cette broche est l'entrée du signal de réinitialisation. Lorsque la broche est basse, l'initialisation de la puce est exécutée. Gardez cette broche en hauteur pendant le fonctionnement normal. |
|
6 |
DC |
Cette broche est la broche de contrôle Data/Command. Lorsque la broche est tirée haut et que le mode d'interface série est sélectionné, les données au SDIN Lorsque le SDIN est bas, les données sont transférées au registre de commandes. |
| 7 | CS | Choisir la puce. La puce est sélectionnée lorsque CS0 = L . |
Notes de crédit maximales absolues
|
Paramètre |
Le symbole | - Je vous en prie. | Je suis désolé. | Unité |
| Voltage d'alimentation pour la logique | VDD | - Je ne sais pas.3 | 4 | V |
| Voltage d'alimentation pour affichage | Le CCR | 8 | 17 | V |
| Température de fonctionnement | Le TOP | - Quarante | 70 | C |
| Température de stockage | TSTG | - Quarante | 85 | C |
| Durée de vie (220 cd/m2) | 13,000 | - | heure | |
| Durée de vie (200 cd/m2) | 15,000 | - | heure | |
|
Durée de vie (180 cd/m2) |
16,000 | - | heure |
Caractéristiques du courant continu
|
|
Le symbole | Conditions d'utilisation | - Je vous en prie. | Le type | Je suis désolé. |
Unité |
| Voltage d'alimentation pour la logique | VDD | 1.65 | 2.8 | 3.3 | V | |
| Voltage d'alimentation pour affichage | Le CCR | 11.5 | 12 | 12.5 | V | |
| Input de haut niveau | VIH | 0.8 × VDD | - | - | V | |
| Input de bas niveau | VIL | - | - | 0.2 × VDD | V | |
| Produits de haut niveau | VOH | Pour les appareils de traitement des données, la fréquence de sortie est la fréquence de sortie. | 0.9 × VDD | - | - | V |
| Sortie à faible niveau | VOL | Pour les appareils de traitement des données, la fréquence de sortie est la fréquence de sortie. | - | - | 0.1 × VDD | V |
|
Courant d'alimentation VDD Pour les appareils de commande électrique, la valeur de l'indicateur d'alimentation doit être égale ou supérieure à: IREF = 10 uA, non Panneau attaché, Affichage allumé, tout allumé, |
DSI |
Contraste = FFh |
- |
90 |
110 |
μA |
|
Courant d'alimentation VCC Le VDD est égal à 2,8 V, le VCC est égal à 12, IREF = 10 uA, pas de panneau est attaché, Affichage allumé |
CPI |
- |
450 |
580 |
μA |
|
|
Produit du segment courant, VDD = 2,8 V, VCC = 12V, IREF = 10 uA, Affichage allumé. |
Résultats de l'enquête |
Contraste = FFh | 280 | 310 | 340 |
μA |
| Contraste = AFh | - | 215 | - | |||
| Contraste = 7Fh | - | 155 | - | |||
| Contraste = 3Fh | - | 78 | - | |||
| Contraste = 0Fh | 20 | - | ||||
|
Courant en mode veille pour VDD |
D.I.D., sommeil |
Pour les appareils de commande électronique, la valeur de l'indicateur d'alimentation doit être égale ou supérieure à: Écran éteint, non. panneau attaché |
- |
- |
10 |
μA |
|
Courant en mode veille pour VCC |
ICC, le sommeil |
Pour les appareils de commande électronique, la valeur de l'indicateur d'alimentation doit être égale ou supérieure à: Écran éteint, non. panneau attaché |
- |
- |
10 |
μA |
Spécifications électriques
|
Caractéristiques |
Le symbole | Conditions d'utilisation | - Je vous en prie. | Le type | Je suis désolé. | Unité |
| Consommation de courant en mode normal | Tous les pixels allumés | - | 17 | 25 | - Je ne sais pas | |
| consommation de courant en mode veille | Mode veille 10% pixels allumés | - | 0.5 | 1.5 | - Je ne sais pas | |
| Consommation en mode normal | Tous les pixels allumés | - | 71.5 | 97.5 | mW | |
| Consommation en mode veille | Mode veille 10% pixels allumés | - | 6.5 | 19.5 | mW | |
| Lumière | Je vous en prie | - | 90 | 110 | - | cd/m2 |
| C.I.E. (blanc) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Contraste dans une pièce sombre | Résultats | - | 2000:1 | - | - | |
|
Angle de vue
|
- | 160 | - | - | degré |

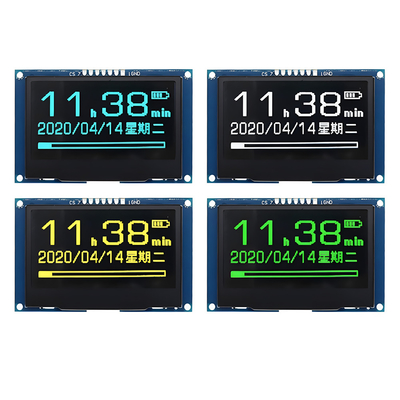

Image du produit
