Détails sur le produit:
|
| Produit: | 1Écran OLED de 54 pouces | Résolution: | Résolution de 128x64 points |
|---|---|---|---|
| Mode d'affichage: | Affichage par matrice passive | interface: | I2C |
| Optique: | Tous les angles de visualisation | Le contour de Dim.: | 47.0 x 43,0 x 13,8 (mm) |
| Zones actives: | 350,06 x 17,52 (mm) | La hauteur des pixels: | 0.274 x 0,274 (mm) |
| Méthode de conduite: | 1/64 Cycle de travail | Température de fonctionnement: | -40°C à +70°C |
| Température de stockage.: | -40°C à +85°C | Clé de pilotage: | SSD1309 ou équivalent |
| Numéro de broche: | 4 broches d'en-tête, 7 broches en option | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | SSD1309 Affichage graphique OLED,Affichage OLED 128X64,1Affichage OLED de 54 pouces |
||
À propos de cet article
Avec une résolution de 128x64 pixels, le SSD 1309 est la solution parfaite pour votre prochain projet électronique.Cet écran OLED de haute qualité offre des graphismes vifs et un texte clair, ce qui le rend idéal pour un large éventail d'applications, y compris l'électronique de bricolage, les appareils intelligents et les systèmes embarqués.
Principales caractéristiques:
Applications:
Cet écran OLED polyvalent convient à diverses applications, notamment:
Pourquoi choisir notre écran OLED?
Notre écran OLED graphique de 1,54 pouces est conçu pour être facile à utiliser et flexible, permettant aux amateurs et aux professionnels de créer des interfaces utilisateur graphiques époustouflantes avec un minimum d'effort.La conception légère et compacte en fait un excellent choix pour les projets à espace restreint.
Commandez votre écran OLED graphique SSD1309 de 1,54 pouces aujourd'hui et donnez vie à vos projets avec des visuels vibrants et une connectivité sans effort!
Caractéristiques du produit
| Produit: | 1Écran OLED de 54 pouces |
| Résolution: | Résolution de 128x64 points |
| Interface: | Le secteur privé |
| Mode d' affichage: | Affichage par matrice passive |
| Optique: | Tous les angles |
| Le contour de Dim.: | 47.0(L) X 43.0(W) X 13.8 ((T) |
| Zone active: | 35.06 ((L) X 17.52 ((W) |
| La hauteur des pixels: | 0.274 x 0.274 |
| Mode de conduite: | 1/64 Le cycle de travail |
| Température de fonctionnement: | -40°C à +70°C |
| Température de stockage: | -40°C à +85°C |
| Numéro de broche: | 4 épingles d'en-tête, |
| Le pilote IC: | SSD1309 ou équivalent |
| Conformité: | Conforme à la réglementation REACH et RoHS |
Définition des dimensions
Diagramme schématique
Fonction de broche d'interface
| Je ne veux pas. | Le symbole | Fonction |
|---|---|---|
| 1 | Le GND | Le sol |
| 2 | Le CCR | Entrée d'alimentation. |
| 3 | Le SCL | Lorsque l'interface I2C est sélectionnée, D0 sert de plaque d'entrée d'horloge série (SCL) et D1 de plaque d'entrée de données série (SDAI). |
| 4 | Le SDA |
Caractéristiques du courant continu
|
Caractéristiques |
Le symbole | Conditions d'utilisation | - Je vous en prie. | Le type | Je suis désolé. |
Unité |
| Voltage d'alimentation pour la logique | VDD | 1.65 | 2.8 | 3.3 | V | |
| Voltage d'alimentation pour affichage | Le CCR | 11.5 | 12 | 12.5 | V | |
| Input de haut niveau | VIH | 0.8 × VDD | - | - | V | |
| Input de bas niveau | VIL | - | - | 0.2 × VDD | V | |
| Produits de haut niveau | VOH | Pour les appareils de traitement des données, la fréquence de sortie est la fréquence de sortie. | 0.9 × VDD | - | - | V |
| Sortie à faible niveau | VOL | Pour les appareils de traitement des données, la fréquence de sortie est la fréquence de sortie. | - | - | 0.1 × VDD | V |
|
Courant d'alimentation VDD Pour les appareils de commande électrique, la valeur de l'indicateur d'alimentation doit être égale ou supérieure à: IREF = 10 uA, non Panneau attaché, Affichage allumé, tout allumé, |
DSI |
Contraste = FFh |
- |
90 |
110 |
μA |
|
Courant d'alimentation VCC Le VDD est égal à 2,8 V, le VCC est égal à 12, IREF = 10 uA, pas de panneau est attaché, Affichage allumé |
CPI |
- |
450 |
580 |
μA |
|
|
Produit du segment courant, VDD = 2,8 V, VCC = 12V, IREF = 10 uA, Affichage allumé. |
Résultats de l'enquête |
Contraste = FFh | 280 | 310 | 340 |
μA |
| Contraste = AFh | - | 215 | - | |||
| Contraste = 7Fh | - | 155 | - | |||
| Contraste = 3Fh | - | 78 | - | |||
| Contraste = 0Fh | 20 | - | ||||
|
Courant en mode veille pour VDD |
D.I.D., sommeil |
Pour les appareils de commande électronique, la valeur de l'indicateur d'alimentation doit être égale ou supérieure à: Écran éteint, non. panneau attaché |
- |
- |
10 |
μA |
|
Courant en mode veille pour VCC |
ICC, le sommeil |
Pour les appareils de commande électronique, la valeur de l'indicateur d'alimentation doit être égale ou supérieure à: Écran éteint, non. panneau attaché |
- |
- |
10 |
μA |
Spécifications électriques
|
Caractéristiques |
Le symbole | Conditions d'utilisation | - Je vous en prie. | Le type | Je suis désolé. | Unité |
| Consommation de courant en mode normal | Tous les pixels allumés | - | 17 | 25 | - Je ne sais pas | |
| consommation de courant en mode veille | Mode veille 10% pixels allumés | - | 0.5 | 1.5 | - Je ne sais pas | |
| Consommation en mode normal | Tous les pixels allumés | - | 71.5 | 97.5 | mW | |
| Consommation en mode veille | Mode veille 10% pixels allumés | - | 6.5 | 19.5 | mW | |
| Lumière | Je vous en prie | - | 90 | 110 | - | cd/m2 |
| C.I.E. (blanc) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Contraste dans une pièce sombre | Résultats | - | 2000:1 | - | - | |
|
Angle de vue |
- | 160 | - | - | degré |
Caractéristiques de synchronisation de l'interface I2C
|
Le symbole |
Définition | - Je vous en prie. | Je suis désolé. |
Unité |
| cycles | Temps de cycle de l'horloge | 2.5 | - | μs |
| Le début | Temps d'arrêt de la condition de démarrage | 0.6 | - | μs |
| THD | Temps de rétention des données (pour SDAOUT ) | 0 |
- |
ns |
| Temps de rétention des données (pour ¢SDAIN ¢ Pin) | 300 | |||
| TSD | Temps de configuration des données | 100 | - | ns |
| TSSTART |
Temps de configuration de la condition de démarrage (Rélevant uniquement pour une condition de démarrage répétée) |
0.6 | - | μs |
| TSSTOP | Temps de réglage de l'état d'arrêt | 0.6 | - | μs |
| TR | Temps de levée pour les données et les broches d'horloge | 300 | ns | |
| TF | Temps d'automne pour les données et les broches d'horloge | 300 | ns | |
| L' écoulement | Temps d'arrêt avant le début d'une nouvelle transmission | 1.3 | - | μs |

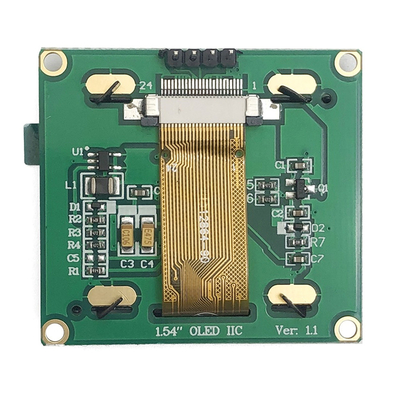

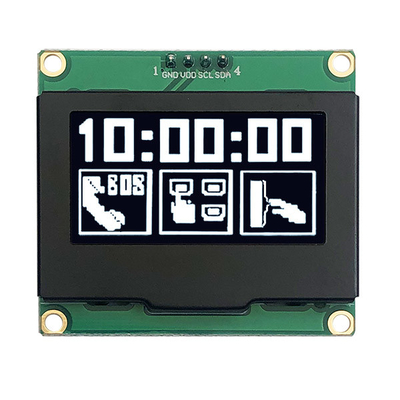

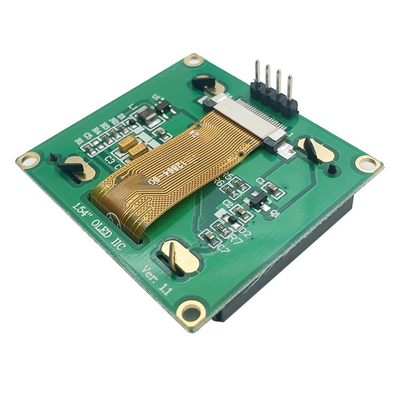

Image du produit
