Détails sur le produit:
|
| Produit: | 1.28 pouces TFT LCD | Résolution: | 240x240 |
|---|---|---|---|
| Clé de pilotage: | GC9A01 ou équivalent | écran tactile: | sans, PCAP facultatif |
| Couverture en verre: | personnalisable | Direction de la vue: | IPS Tous les angles de vue |
| interface: | SPI (peut être personnalisé) | Connexion: | ZIF (personnalisable) |
| Numéro de broche: | 12 broches (peut être personnalisé) | Luminance extérieure: | 350 cd/m2 ((nits) (peut être personnalisé) |
| Durée de vie des LED: | 40, 000 heures | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Lcd TFT ronde de 240x240,LCD TFT ronde personnalisable,PCAP Touch LCD TFT ronde |
||
Élevez vos appareils portables et IoT avec l'affichage LCD TFT rond de 1,28 pouce
Conçu pour des applications de pointe, cet écran LCD TFT rond de 1,28 pouce combine une haute résolution, des fonctionnalités personnalisables et des performances robustes.ou appareils IoT industriels, il offre une clarté et une fiabilité exceptionnelles.
Principales caractéristiques
Spécifications techniques
Applications
Pourquoi nous choisir?
Commandez maintenant et personnalisez!
Consultez notre site Web pour découvrir ce produit et demander un devis: www.saefdisplay.com
Spécifications du produit
| Nom de l'article | Le contenu |
| Taille de l'écran | 1.28 (diamètre) |
| Mode d'affichage | Normalement noir |
| Résolution | Pour les appareils à commande numérique, la valeur de l'indicateur doit être égale ou supérieure à: |
| Le point de vue | 0.135 ((H) x 0,135 ((V) mm |
| Zone active | φ32,4 mm |
| Taille du module | 35.6 ((H) x 38. 1 ((V) x1.6 ((D) mm |
| Arrangement des couleurs | RGB bande verticale |
| Interface | Interface SPI |
| Le moteur IC | Pour les appareils à commande numérique |
| Lumilité ((cd/m2) | 350 (TYP) |
| Direction de la vue | IPS, tout angle de vue |
| Rétrécissement | 2 LED blanches |
| Temps de fonctionnement. | -20°C à + 70°C |
| Température de stockage. | -30 °C ~ + 80 °C |
| Le poids | 1.2 |
Dimensions mécaniques
Définition du pin d'interface
| Je ne veux pas. | Le symbole | Définition |
| 1 | Le GND | La puissance de la terre |
| 2 | LEDK | Cathode à LED |
| 3 | LEDA | Anode à LED |
| 4 | VDD | Énergie pour analogue |
| 5 | Le GND | La puissance de la terre |
| 6 | Le GND | La puissance de la terre |
| 7 | D/C | Affichage des données/pointe de sélection des commandes dans une interface série à quatre lignes. |
| 8 | CS | Pin de sélection de la puce; bas activé, haut désactivé. |
| 9 | Le SCL | Cette broche est utilisée pour être l'horloge d'interface série |
|
10 |
Le SDA | Les données sont fixées sur le bord ascendant du signal SCL. |
|
11 |
Réinitialiser |
Ce signal réinitialisera l'appareil et doit être appliqué pour initialiser correctement la puce. Le signal est faible. |
| 12 | Le GND | La puissance de la terre |
Notes de crédit maximales absolues
| Paramètre | Le symbole | - Je vous en prie. | Je suis désolé. | Unité |
| Voltage d'alimentation (E/S) | VDD | - Je ne sais pas.3 | 4.6 | V |
| Voltage d'alimentation analogique | VDDIO | - Je ne sais pas.3 | 4.6 | V |
| Voltage d'entrée logique | Numéro de la voiture | - Je ne sais pas.3 | VDD + 0.3 | V |
| Température de fonctionnement | Au sommet | - 20 ans. | 70 | °C |
| Température de stockage | Tst | - 30 ans | 80 | °C |
Caractéristiques électriques
| Paramètre | Le symbole | - Je vous en prie. | Type de produit | Maximum | Unité |
| Voltage pour le rétroéclairage LED | VbL | 2.9 | 3.0 | 3.1 | V |
| Voltage d'alimentation pour la logique | VDD | 2.5 | 2.8 | 3.3 | V |
| Voltage de fonctionnement de l'interface | VDDIO | 1.65 | 1.8 | 3.3 | V |
| Le pilote de la porte haute tension | VGH | 12 | - | 13 | V |
| Le pilote de la porte à basse tension | VGL | - 11 ans | - | - 8 ans | V |
| Courant de fonctionnement pour VDD | DSI | - Je ne sais pas. | 2 | 3 | - Je ne sais pas |
| Courant pour le rétroéclairage LED | Je suis | 35 | 40 | 45 | - Je ne sais pas |
| Lumière | Je vous en prie | 300 | 350 | - Je ne sais pas. | cd/m2 |
| En mode veille VDD | Nom | - Je ne sais pas. | 15 | 30 | UA |
| En mode veille VDDIO | Je vous en prie. | - Je ne sais pas. | 5 | 10 | UA |
Caractéristiques optiques
| Nom de l'article | Le symbole | Conditions de mesure | - Je ne sais pas. | - Je sais. | Je suis désolée. | Unité | |
| Temps de réponse | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 | ms |
|
Angle de vue |
θ |
φ = 0o | 25 oC | 80 | 85 |
- |
Le degré |
| φ = 180o | 25 oC | 80 | 85 |
- |
|||
|
θ |
φ = 90o | 25 oC | 80 | 85 |
- |
||
| φ = 270o | 25 oC | 80 | 85 |
- |
|||
| Ratio de contraste | Résultats | - | 25 oC | 900 | 1100 | - | - |
|
Couleur deLe CIECoordonnées |
Blanc | X | 25 oC | 0.304 | 0.324 | 0.344 |
- |
| Y | 25 oC | 0.367 | 0.347 | 0.367 | |||
| Le rouge | X | 25 oC | 0.624 | 0.644 | 0.664 | ||
| Y | 25 oC | 0.313 | 0.333 | 0.353 | |||
| Verte | X | 25 oC | 0.305 | 0.325 | 0.345 | ||
| Y | 25 oC | 0.546 | 0.566 | 0.586 | |||
| Le bleu | X | 25 oC | 0.114 | 0.134 | 0.154 | ||
| Y | 25 oC | 0.104 | 0.124 | 0.144 | |||
| Transmittance (avec polariseur) | 4.4 | 4.9 |
% |
||||

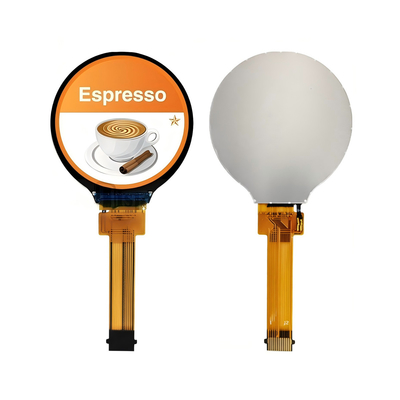

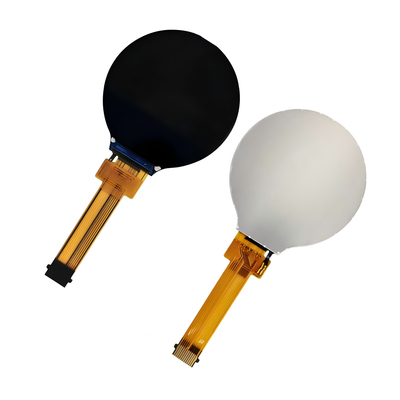

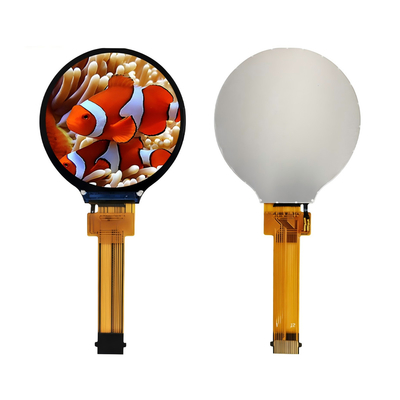

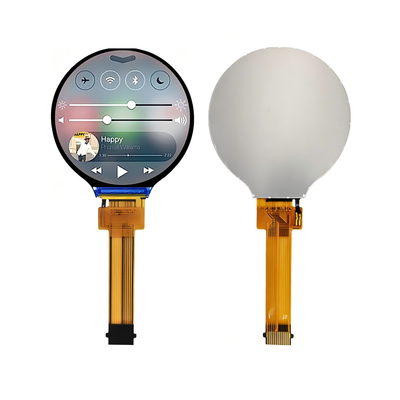

Image du produit
