0Module d'affichage OLED de 96 pouces 128x64 pixels Interface SPI Bleu/Blanc/Jaune Bleu -40°C à 80°C RoHS

0Module d'affichage OLED de 96 pouces 128x64 pixels Interface SPI Bleu/Blanc/Jaune Bleu -40°C à 80°C RoHS
0Module d'affichage OLED de 96 pouces 128x64 pixels Interface SPI Bleu/Blanc/Jaune Bleu -40°C à 80°C RoHS 0Module d'affichage OLED de 96 pouces 128x64 pixels Interface SPI Bleu/Blanc/Jaune Bleu -40°C à 80°C RoHS 0Module d'affichage OLED de 96 pouces 128x64 pixels Interface SPI Bleu/Blanc/Jaune Bleu -40°C à 80°C RoHS 0Module d'affichage OLED de 96 pouces 128x64 pixels Interface SPI Bleu/Blanc/Jaune Bleu -40°C à 80°C RoHS

Image Grand :  0Module d'affichage OLED de 96 pouces 128x64 pixels Interface SPI Bleu/Blanc/Jaune Bleu -40°C à 80°C RoHS

Détails sur le produit:
Place of Origin: ShenZhen / China
Nom de marque: SAEF
Certification: ISO9001 / ISO14000
Model Number: SFOM096YZ7-12864WB-01
Conditions de paiement et expédition:
Minimum Order Quantity: 3 pcs
Prix: Price is negotiable based on order lot quantity
Packaging Details: Standard Exportation Package
Delivery Time: 1-3 weeks
Payment Terms: PayPal, L/C, T/T, Western Union
Supply Ability: 3000K pcs per month

0Module d'affichage OLED de 96 pouces 128x64 pixels Interface SPI Bleu/Blanc/Jaune Bleu -40°C à 80°C RoHS

description de
Brand: Saef Technology Model: SFOM096YZ7-12864WB-01
Display Size: 0.96 inch Resolution: 128 × 64 pixels
Active Area: 21.744 × 10.864 mm Technology: Passive Matrix OLED
Color: Blue/White/Yellow Blue (optional) Driver IC: SSD1306 / SSD1315 optional
Operating Temp: -40°C to +80°C Interface: 4-wire SPI (default)
Voltage: Logic: 3.0V | Display: 12.0V Compliance: REACH & RoHS Compliant
Mettre en évidence:

Module d'affichage OLED à interface SPI

,

0.96 Module d'affichage OLED

,

Module d'affichage OLED de 128x64 pixels



Écran OLED 0,96" de qualité industrielle par Saef Technology



Conçu pour les systèmes embarqués, les appareils IoT et les instruments portables, ce module OLED haute fiabilité offre des visuels nets dans des environnements extrêmes sur les marchés mondiaux.



Principales caractéristiques :


Flexibilité double protocole

  • Prend en charge SPI (4 fils) – compatible avec Arduino, Raspberry Pi, STM32.

Prêt pour les environnements extrêmes
Fonctionne parfaitement de -40 °C à 85 °C – idéal pour :

  • Commandes industrielles (UE/États-Unis)

  • Diagnostics automobiles (DE/JP)

  • Appareils médicaux (régions FDA/CE)

Performances visuelles nettes

  • Résolution 128 × 64 | Contraste 2000:1 | Luminosité 100 cd/m²

  • Direction de visualisation à 6 heures | Angle de vision libre

Fiabilité à long terme

  • Durée de vie de plus de 10 000 heures à 100 cd/m²

  • Conformité MIL-STD-105E | Testé 240 h en température/humidité

Conformité mondiale

  • Certifié RoHS | Fabrication ISO 9001/14001

  • Conceptions prêtes pour CE/FCC (sur demande)

Spécifications techniques :

  • Taille des points : 0,17 × 0,17 mm

  • Consommation électrique : ≤0,5 W (typique)

  • Dimensions : 27,5 × 27,8 × 2,7 mm

  • Circuit de réinitialisation : Initialisation intégrée

Applications :

  • Panneaux IHM | Capteurs intelligents | Technologie portable

  • Contrôleurs CNC (DE/IT) | Équipement de laboratoire (US/JP/KR)

Garantie :12 mois (extensible pour les OEM)





Dimensions mécaniques



0Module d'affichage OLED de 96 pouces 128x64 pixels Interface SPI Bleu/Blanc/Jaune Bleu -40°C à 80°C RoHS 0



Définition des broches d'interface



BROCHE

Symbole

Descriptions

1

GND

Masse du circuit logique

2

VDD

Alimentation du circuit logique

3

SCK

Entrée d'horloge série.

4

SDA

Entrée de données série.

5

RST

Cette broche est l'entrée du signal de réinitialisation. Lorsque la broche est basse, l'initialisation du
la puce est exécutée. Maintenez cette broche en position haute pendant le fonctionnement normal.

6

DC

Cette broche est la broche de contrôle des données/commandes. Lorsque la broche est tirée vers le haut
et que le mode d'interface série est sélectionné, les données sur SDIN seront interprétées comme des données. Lorsqu'elle est tirée vers le bas, les données sur SDIN seront transférées vers le registre de commande. En mode I2C, cette broche agit comme SA0 pour la sélection de l'adresse esclave.

7

CS

Sélection de la puce. La puce est sélectionnée lorsque CS0="L".





Caractéristiques optiques



Caractéristiques Symbole Conditions Min Typ Max Unité

Luminosité

(VCC fourni en externe)

Lbr Note 5 90 - - cd/m2

Luminosité

(VC généré par DC/DC interne)

Lbr Note 6 80 110 - cd/m2
C.I.E. (Blanc)

(x)

(y)

C.I.E. 1931

0.25

0.27

0.29

0.31

0.33

0.35


Contraste en salle noire CR   - 2000:1 -
Angle de vision     - Libre - degré





Caractéristiques CC



Caractéristiques Symbole Min Typ Max Unité
Tension d'alimentation pour la logique VDD - 3.3 - V

Tension d'alimentation pour l'affichage

(Fourni en externe)

VCC 8.5 9.0 9.5 V
Tension d'alimentation pour DC/DC VBAT - 3.3 - V
Tension d'alimentation pour l'affichage générée par DC/DC interne VCC 7.0 - 7.5 V
Entrée de niveau haut VIH 0.8×VDD - VDD V
Entrée de niveau bas VIL 0 - 0.2×VDD V
Sortie de niveau haut VOH 0.9×VDD - VDD V
Sortie de niveau bas VOL 0 - 0.1×VDD V
Courant de fonctionnement pour VDD IDD - 160 220 μA

Courant de fonctionnement pour VCC

(VCC fourni en externe)

ICC

-

9

15

mA

Courant de fonctionnement pour VBAT

(VCC généré par DC/DC interne)

IBAT



-

27.0

32.0

mA

Courant en mode veille pour VDD IDD, VEILLE - - 10 μA

Courant en mode veille pour VCC

ICC, VEILLE - - 10 μA

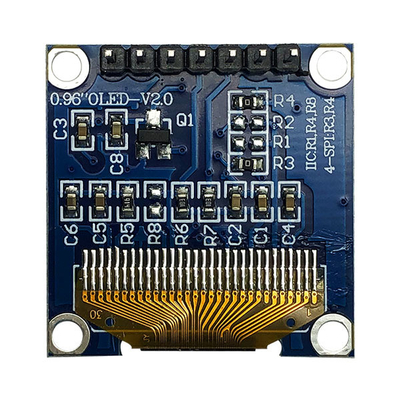

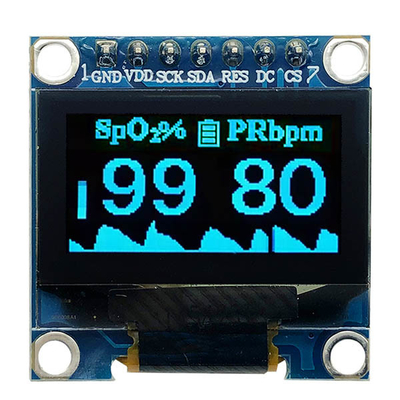

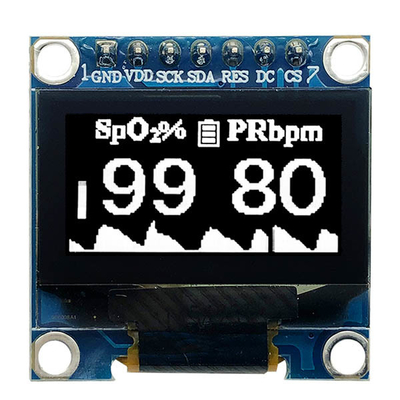

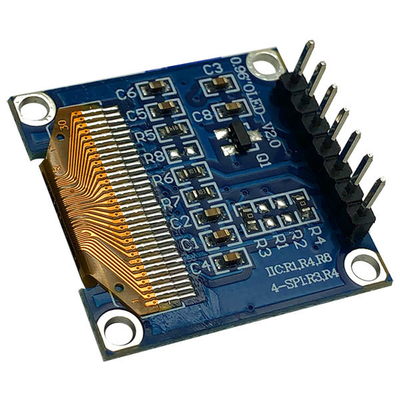

Image du produit



0Module d'affichage OLED de 96 pouces 128x64 pixels Interface SPI Bleu/Blanc/Jaune Bleu -40°C à 80°C RoHS 10Module d'affichage OLED de 96 pouces 128x64 pixels Interface SPI Bleu/Blanc/Jaune Bleu -40°C à 80°C RoHS 20Module d'affichage OLED de 96 pouces 128x64 pixels Interface SPI Bleu/Blanc/Jaune Bleu -40°C à 80°C RoHS 3

0Module d'affichage OLED de 96 pouces 128x64 pixels Interface SPI Bleu/Blanc/Jaune Bleu -40°C à 80°C RoHS 4
