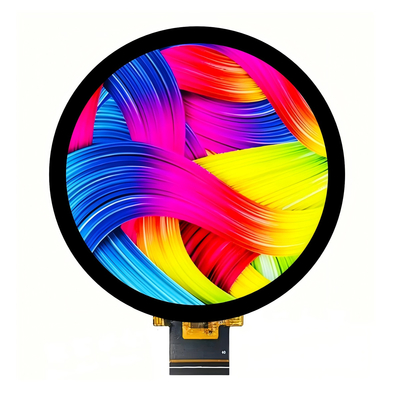

Module d'affichage à écran tactile LCD TFT rond IPS 480x480 de 2,8 pouces ST7701S, qualité industrielle, température de fonctionnement -20°C à 70°C

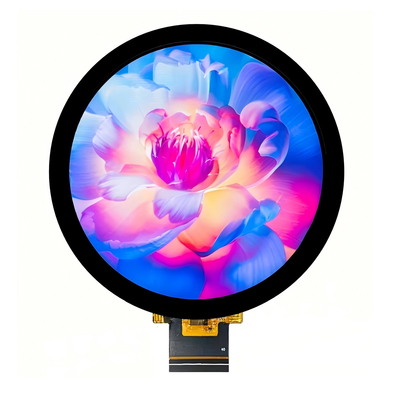

Module d'affichage à écran tactile LCD TFT rond IPS 480x480 de 2,8 pouces ST7701S, qualité industrielle, température de fonctionnement -20°C à 70°C

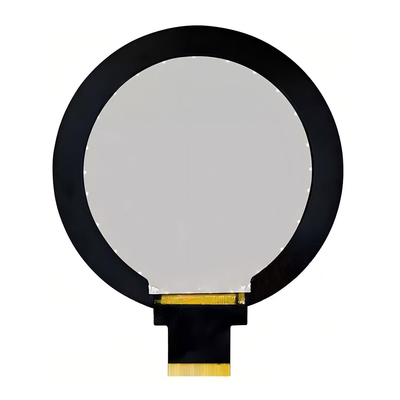

Module d'affichage à écran tactile LCD TFT rond IPS 480x480 de 2,8 pouces ST7701S, qualité industrielle, température de fonctionnement -20°C à 70°C Module d'affichage à écran tactile LCD TFT rond IPS 480x480 de 2,8 pouces ST7701S, qualité industrielle, température de fonctionnement -20°C à 70°C Module d'affichage à écran tactile LCD TFT rond IPS 480x480 de 2,8 pouces ST7701S, qualité industrielle, température de fonctionnement -20°C à 70°C

Image Grand :  Module d'affichage à écran tactile LCD TFT rond IPS 480x480 de 2,8 pouces ST7701S, qualité industrielle, température de fonctionnement -20°C à 70°C

Détails sur le produit:
Lieu d'origine: ShenZhen / Chine
Nom de marque: SAEF
Certification: ISO9001 / ISO14000
Numéro de modèle: SFTO280XC-7333A-CT
Document: SFTO280XC-7333A-CT Datashee...et.pdf
Conditions de paiement et expédition:
Quantité de commande min: 3 pièces
Prix: The lowest market price guaranteed
Détails d'emballage: Paquet d'exportation standard
Délai de livraison: 1 à 5 semaines
Conditions de paiement: T/T, Paypal
Capacité d'approvisionnement: 3000K pièces par mois

Module d'affichage à écran tactile LCD TFT rond IPS 480x480 de 2,8 pouces ST7701S, qualité industrielle, température de fonctionnement -20°C à 70°C

description de
Écran: 2.8 pouces TFT ronde Résolution: pixels 480x480
Type d'écran tactile: Capacitif (Structure G+F) Technologie d'affichage: Écran LCD TFT IPS
Clé de pilotage: ST7701S Contrôleur de contact: Le code de conduite est le code CST836.
Interface: 3SPI + RGB à 18 bits angle de vue: 85° dans toutes les directions
Luminance de surface: 300 Cd/m2 Température de fonctionnement.: -20°C à +70°C
Température de stockage.: -30°C à +80°C Dureté de surface: ≥ 6H Vitrage
Conformité: Conforme à la réglementation REACH et RoHS Durée de vie du rétroéclairage: 40 000 heures
Mettre en évidence:

480x480 rond TFT LCD

,

Module d'affichage LCD TFT rond

,

Module d'affichage LCD tft ST7701S



Affichage IPS TFT circulaire premium de 2,8 pouces avec touche intégrée


Conçu pour des applications industrielles et commerciales, le SFTO280XC-7333A-CT de Saef Technology combine un panneau IPS circulaire haute résolution 480x480 avec une technologie tactile capacitive robuste.Idéal pour les appareils intelligents, les équipements médicaux, et les interfaces automobiles où les écrans ronds excèlent.



Principales caractéristiques techniques:

  • Visuels nettes: 262K couleurs, rapport de contraste 1200: 1 et luminosité de 300 cd / m2 assurent la lisibilité dans un éclairage diversifié.
  • Large plage de température: fonctionne de manière fiable de -20°C à +70°C (-4°F à 158°F) ‡ certifié pour les environnements industriels.
  • Touche avancée: verre durci 6H avec contrôleur CST836U prend en charge le toucher à 10 points et l'opération à gants.
  • Intégration transparente: 3SPI + interface RVB à 18 bits avec le lecteur ST7701S pour une compatibilité plug-and-play.
  • Durabilité: scellement IP (facultatif), conception résistante aux chocs et durée de vie de rétroéclairage LED de 20K heures.



Certifié et fiable

  1. Conforme aux normes de l'UE RoHS/REACH
  2. Certifié ISO9001:2015 et ISO14001:2015
  3. Protéger contre les DSE (± 4 KV)



Idéal pour:
• HMI industriels • Technologie portable • Moniteurs automobiles • Commande domestique intelligente • Dispositifs médicaux



La garantie:Garantie fonctionnelle d'un an avec support technique à vie, accompagné d'un guide de prévention des brûlures pour les images statiques.





Spécifications générales



Nom de l'article Spécification Unité
Taille de l'écran 2.76 pouces
Mode d'affichage Normalement noir - Je ne sais pas.
Résolution 480 (RGB) x 480 Pixel
La hauteur des pixels 0.1461*RGB*0.1461 mm
Disposition des pixels Bandes verticales RVB
Direction de vue IPS -
Dimension du contour du module Les États membres doivent fournir des informations détaillées sur les mesures à prendre. mm
L'écran LCD AA 70.13 x 70.13 mm
TP VA 70.53x70. Je vous en prie.53 mm
Les couleurs 262K -
Clé de pilotage Le numéro de série est le numéro de série. -
Taille de la mémoire RAM du pilote - -
Interface 3SPI+18RGB - Je ne sais pas.
Rétrécissement LED blanche - Je ne sais pas.
IC au toucher Le code de conduite est le code CST836. - Je ne sais pas.
Dureté de surface ≥ 6H - Je ne sais pas.
Structure du toucher G+F - Je ne sais pas.
Lentille de couverture Verres - Je ne sais pas.
Couleur Noir - Je ne sais pas.
Température de fonctionnement -20°C à +70°C - Je ne sais pas.
Température de stockage -30°C à +80°C - Je ne sais pas.





Dimensions mécaniques du contour

Module d'affichage à écran tactile LCD TFT rond IPS 480x480 de 2,8 pouces ST7701S, qualité industrielle, température de fonctionnement -20°C à 70°C 0





Affectation de broches



Le code PIN Le symbole Définition
1 LEDA Anode à LED
2 LEDK Catode à LED
3 LEDK Catode à LED
4 Le GND Le sol
5 C.I.V. L'alimentation analogique LCD (3,3 V)
6 Réinitialiser Réinitialiser le signal
7 N.C. Pas de connexion
8 N.C. Pas de connexion
9 Le SDA Signal de données SPI
10 SCK Signal d'horloge SPI
11 CS Signal de sélection SPI
12 Le PCLK Signal d'horloge à points RGB
13 DE Signal de mise en marche des données RVB
14 VSYNC Signal de synchronisation de la trame RVB
15 HSYNC Signal de synchronisation de ligne RVB
16 à 33 Le nombre de points de contrôle Les données RGB ((B2-B7, G2-G7, R2-R7)
34 Le GND Le sol
35 TP_INT Appuyez sur Interrompre
36 TP_SDA Signal de données IIC tactile
37 TP_SCL Toucher le signal de l'horloge IIC
38 TP_RESET Touchez le signal de réinitialisation
39 TP_VCI Appuyez sur l'alimentation
40 TP_GND Toucher le sol





Notes de crédit maximales absolues



Nom de l'article Le symbole Je ne sais pas. Je suis désolée. Unité

Voltage de puissance

C.I.V. - Je ne sais pas.30 +3 et plus.3 V
CICVC - Je ne sais pas.30 - Je suis désolé.5 V
TP_VCI / / V
TP_IOVCC / / V
Température de fonctionnement Au sommet - 20 ans.0 70.0 °C
Température de stockage Tst - Une trentaine.0 80.0 °C

Fonctionnement et stockage

Humidité

Hstg 10% 90% % (RH)





Caractéristiques électriques



Nom de l'article Le symbole Je ne sais pas. Le type. Je suis désolée. Unité
Voltage d'alimentation numérique CICVC 1.65 1.8 1.95 V

Fourniture analogiqueVoltage

C.I.V. 2.5 2.8 3.3 V
Puissance TP TP_VCI / / / V
Puissance TP TP_IOVCC / / / V
Voltage du signal d'entrée

Faible

Le niveau

VIL 0 -

0.3 x

CICVC

V

Très haut

Le niveau

VIH

0.7 x

CICVC

- CICVC V

Courant numériquetension d'alimentation

Le titre IIOVCC - 20 35 Je suis désolée.
Courant de tension d'alimentation analogique IVCI - 35 50 Je suis désolée.





Condition de conduite de l'unité de rétroéclairage



Nom de l'article Le symbole Je ne sais pas. Le type. Je suis désolée. Unité
Courant vers l' avant Si - 80 - Je suis désolée.
Voltage de courant avant VF 2.8 2.9 - V

Puissance du rétroéclairageConsommation

Le WBL 224 232 - mW
Durée de fonctionnement - Je ne sais pas. 30000 40000 - Je ne sais pas. heures





Image du produit

Module d'affichage à écran tactile LCD TFT rond IPS 480x480 de 2,8 pouces ST7701S, qualité industrielle, température de fonctionnement -20°C à 70°C 1

Module d'affichage à écran tactile LCD TFT rond IPS 480x480 de 2,8 pouces ST7701S, qualité industrielle, température de fonctionnement -20°C à 70°C 2
