Détails sur le produit:
|
| Type d'affichage: | 20 caractères X 4 lignes LCD STN | Voltage: | 3,0 V ±0,2 V (Faible consommation d'énergie) |
|---|---|---|---|
| Direction de la vue: | 06 heures | Interfaces: | MPU parallèle de 8 bits |
| Clé de pilotage: | SPLC780D ou équivalent (de qualité industrielle) | Rétroéclairage: | DEL jaune-vert (100 cd/m² typ.) |
| Température de fonctionnement: | -20°C à +70°C | DIMENSIONS: | 98(L) x 60(l) x 13,2(E) |
| Zone d'observation: | 77(L) * 25.2(L) | Ajustement du contraste: | VO Pin (Ajustement facile) |
| DUTY/BIAS: | 1/16 devoir, 1/5 polarisation | Protection contre la DSE: | ±8kV Air / ±4kV Contact (Robuste) |
| La fiabilité: | Testé conformément à la norme MIL-STD-105E (durabilité industrielle) | Conformité: | ROHS, REACH, Directives UE |
| Mettre en évidence: | Module LCD à caractères STN 20x4,Module LCD 20x4 jaune/vert |
||
Disque LCD 20x4 de qualité professionnelle pour les systèmes industriels et embarqués
Le SFBM2004HX-A-Y est un module LCD 20×4 de haute fiabilité conçu pour des applications exigeantes dans l'automatisation, les dispositifs médicaux et les équipements de laboratoire.Fonctionnement à 3 V avec une consommation d'énergie ultra-faible (0.15mA typique), il offre des performances exceptionnelles dans les gammes de températures industrielles (-20°C à +70°C).
Principaux avantages techniques
Spécifications techniques plongée profonde
Conformité et longévité
Pour les ingénieurs en conception
Téléchargez les diagrammes de pin-out, les formes d'onde de synchronisation (Page 9) et les tableaux de cartographie DDRAM dans la fiche de données complète. Compatible avec les MCU ARM, PIC et AVR.
Dimensions mécaniques
![]()
Les spécifications
| Nom de l'article | Valeur standard |
| Type d'écran | 20 caractères et 4 lignes |
| Type de écran LCD | STN ((Y-G),positif,transmissif |
| Condition du conducteur | Module LCD: 1 / 16Duty, 1 / 5Bias |
| Direction de la vue | 6 heures |
| Type de rétroéclairage | Jaune vert |
| Interface | Interface MPU à 8 bits |
| Clé de pilotage | Les éléments suivants doivent être utilisés: |
Notes de crédit maximales absolues
| Nom de l'article | Le symbole | Condition | Je ne sais pas. | Je suis désolée. | Unité |
| Voltage d'alimentation du système | VDD | - | - Je ne sais pas.3 | 5.5 | V |
| Voltage d'alimentation du pilote LCD | VLCD | - | 4.0 | 5.0 | V |
| Voltage d'entrée | Numéro de la voiture | - | - Je ne sais pas.3 | 5.5 | V |
| Température de fonctionnement | Le TOP | - | - 20 ans. | 70 | °C |
| Température de stockage | TST | - | - 30 ans | 80 | °C |
| Humidité de stockage | HD | Ta < 40 °C | 20 | 80 | Pourcentage de RH |
Caractéristiques électriques en courant continu
| Nom de l'article | Le symbole | Condition | Je ne sais pas. | - Je sais. | Je suis désolée. | Unité |
| Voltage d'alimentation logique | VDD | - | 2.8 | 3.0 | 3.5 | V |
| Voltage élevé d'entrée | VIH | - | 2.2 | - | 5.0 | V |
| Faible tension d'entrée | VIL | - | 0 | - | 0.6 | V |
| Voltage élevé de sortie | VOH | - | 2.4 | - | 5.0 | V |
| Sortie basse tension | VOL | - | 0 | - | 0.4 | V |
Caractéristiques du rétroéclairage
| Nom de l'article | Le symbole | Conditions d'utilisation | Je ne sais pas. | - Je sais. | Je suis désolée. | Unité |
| Voltage avant | Vf | Si = 30 mA | 2.9 | 3.0 | 3.1 | V |
| Courant inverse | Je suis | Si = 5v | 5 | UA | ||
| Lumière moyenne | IV | Si = 30 mA | 100 | cd/m2 | ||
| L'uniformité | Δ% | IVMin / IVMax * 100% | 75 | - | - | % |
| Couleur | Y-G | |||||

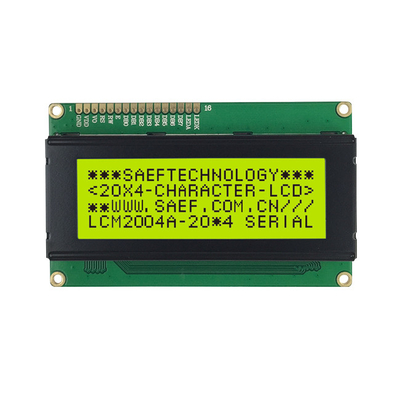

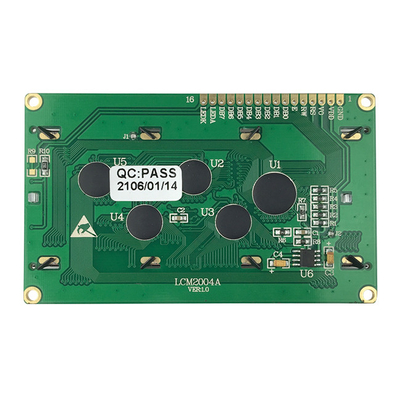

Image du produit
![]()
![]()

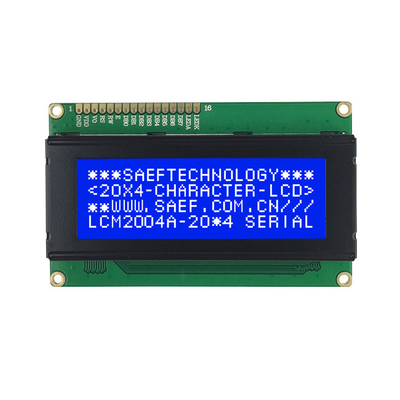

Mode bleu STN Facultatif
![]()
