Détails sur le produit:
|
Screen Size: | 4.0-inch (Square) | Resolution: | 720 × 720 pixels |
---|---|---|---|
Touch Type: | Projected Capacitive (PCAP) | Interface: | RGB 18-bit (40-pin ZIF) |
Touch Controller: | FT6336U (I²C, Multi-touch) | Surface Hardness: | 300 cd/m2 (Customizable) |
Contrast Ratio: | 900:1 (Typ.) | Viewing Angle: | 80°(U/D/L/R) (IPS Technology) |
Operating Temp: | -20°C to +70°C | Backlight: | LED (12.8V/40mA, 4S2P) |
ESD Protection: | ±8kV (IEC 61000-4-2) | Warranty: | 12 Months |
Compliance: | RoHS/REACH/Halogen-Free | Customization: | CTP Structure, IC, Coatings (AG/AR/AF) |
Mettre en évidence: | Affichage LCD TFT industriel de 4 pouces,Affichage TFT à écran tactile PCAP,LCD TFT à large température |
Conçu pour la résilience et la précision industrielles
Le SFTO400XC-7013ACT est un module LCD TFT carré de 4 pouces de haute performance conçu pour des applications industrielles exigeantes dans des environnements difficiles.Avec une résolution de 720 × 720 avec 262K couleurs et une interface RGB de 18 bits, il offre une clarté exceptionnelle pour les HMI, les panneaux de contrôle IoT et les instruments.
Intégration tactile PCAP
Prise en charge multi-touch par le biais d'un circuit intégré FT6336U (interface I2C).
Configurations personnalisables: structures G+F (verre/film) ou G+G (verre/verre).
Les circuits intégrés tactiles de qualité industrielle (-40 °C à +85 °C, ± 15 kV ESD) sont optionnels.
Préparation aux environnements extrêmes
Validée pour le cycle thermique (entre 30°C et 80°C) et la résistance aux vibrations (1055Hz, amplitude 1,5 mm).
Des variantes scellées IP67 sont disponibles (garniture + pot).
revêtements hydrophobes (> 110° d'angle de contact) pour une utilisation humide ou en extérieur.
L'excellence optique
900Ratio de contraste 1:1 avec une vue omnidirectionnelle de 80°.
Les revêtements anti-éblouissement (AG) + anti-réflecteur (AR) (facultatif).
≥ 82% de transmission de la lumière (possible d'être améliorée à 90%).
Conception axée sur la conformité
La conformité complète avec les normes RoHS/REACH/PFAS pour les marchés de l'UE et des États-Unis.
Certifications: ISO 9001:2015, norme ISO 14001:2015, EN 55032/24 (EMC).
Personnalisation pour les applications critiques
Options d'épaisseur: verre de couverture de 0,95 mm à 6,0 mm.
Améliorations industrielles: circuits intégrés à température étendue, algorithmes de rejet de pluie, blindage contre les courants électromagnétiques.
Traitements de surface: encres céramiques (résistance aux UV pendant plus de 10 ans), bords 2.5D/3D.
Automatisation d'usine: panneaux de commande, interfaces PLC.
Dispositifs médicaux: équipement de diagnostic, moniteurs portables.
Transports: systèmes de gestion de flotte, tableaux de bord de véhicules électriques.
Construction intelligente: contrôles de climatisation, terminaux de sécurité.
*"Avec une surface active de 72,3×72,3 mm et une stratification OCA, ce module élimine les distorsions optiques tout en résistant à des événements ESD de ±8 kV.et notre interface tactile I2C réduit la charge MCU hôte. personnalisable pour les environnements MIL-STD. "*
Spécifications générales
Caractéristique | Les spécifications | |
Afficher les spécifications. |
Type LCD | 4.0 pouces |
Résolution (H*V) | 720 (RGB) × 720 | |
Type de technologie | TFT a-Si | |
Configuration des pixels | RGB bande verticale | |
Mode d'affichage | Normalement noir | |
Direction de la vue | Tout | |
Direction d'inversion de l'échelle grise | - | |
Les appareils électroménagers Caractéristiques |
Dimensions de contour (W x H x T) (mm) | 84.00 fois 84.00 fois 3.2 |
Zone active (mm) | 71.93 fois 71.93 | |
Zone de vue du CTP ((mm) | 72.30 sur 72.30 | |
Avec / sans écran tactile | Avec écran tactile capacitif | |
Type de connecteur (pour l'écran LCD) | 0.5 mm de largeur et 40 broches ZIF | |
Type de rétroéclairage | LED | |
Poids (g) | TBD | |
Électricité Caractéristiques |
Interface d'affichage | RGB 18 bits |
Interface tactile | Le secteur privé | |
Nombre de couleurs | 262K | |
IC du pilote d'écran | Les produits de la catégorie 1 doivent être présentés dans la liste ci-dessous: | |
Le pilote tactile IC | Les produits de base |
Tracé mécanique
Spécification de la CTP
Catégorie | Paramètre | Spécification |
Généraux |
La structure | Le verre de couverture + film de capteur ITO (G+F) |
Dimension du contour | 84.0(H) x 84.0(V) x 0,95 (T) mm | |
Renforcement des lentilles de couverture | Renforcées chimiquement | |
Dureté de surface de la lentille de couverture | ≥ 6H (dureté du crayon) | |
Taux de transmission de la lumière | ≥ 82% | |
Température de fonctionnement | -20°C à +70°C, température relative ≤ 90% | |
Température de stockage | -30°C à +80°C, température relative ≤ 90% | |
Électricité |
Interface | Le secteur privé |
IC au toucher | Les produits de base | |
Voltage de l'alimentation électrique (VDD) | 2.8V à 3.3V | |
Résistance de l'hôte (SDA/SCL) | Configurable sur la carte mère | |
Point de contact | Multi-touch | |
Environnemental | Conditions de fonctionnement | Personnalisable |
Surface Propriétés |
Encrée de surface | Personnalisable |
Traitement de surface | Type clair, personnalisable | |
Lamination LCD-TP | Liens de l'OCA | |
Conformité | Normes matérielles | Conforme à la réglementation RoHS, REACH et sans halogène |
Description de la broche d'interface
1 | LED A | Anode à LED |
2 | LED K1 | Catode à LED |
3 | LED K2 | Catode à LED |
4 | Le GND | Le sol |
5 | C.I.V. | Énergie électrique (+3,3V) |
6 | Réinitialiser | Réinitialisez le signal, faible activité |
7 | Résultats de l'enquête | Pas de connexion |
8 | Résultats de l'enquête | Pas de connexion |
9 | Le SDA | Pas de connexion |
10 | SCK | Pas de connexion |
11 | CS | Pas de connexion |
12 | Le PCLK | Signal d'horloge à points RGB |
13 | DE | Signal de mise en marche des données RVB |
14 | VSYNC | Signal de synchronisation de la trame RVB |
15 | HSYNC | Signal de synchronisation de ligne RVB |
16 à 33 | Le nombre d'étoiles |
Le signal de données RGB (DB0: bleu LSB; DB5:bleu MSB; Le nombre total d'émissions de dioxyde de carbone est calculé en fonction de la quantité de dioxyde de carbone consommée. |
34 | Le GND | Le sol |
35 | TP_INT | Appuyez sur Interrompre |
36 | TP_SDA | Signal de données IIC tactile |
37 | TP_SCL | Toucher le signal de l'horloge IIC |
38 | TP_RESET | Touchez le signal de réinitialisation |
39 | TP_VCI | Appuyez sur l'alimentation |
40 | Le GND | Le sol |
Caractéristiques électriques
Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité |
Voltage de fonctionnement | VDD | 2.5 | 3.3 | 3.6 | V |
Courant d'alimentation | DSI | - | 25.7 | 60 | - Je ne sais pas |
Voltage d'entrée | VIH | 0.8VDD | - | VDD | V |
VIL | 0 | - | 0.2VDD | V | |
Faillite de l'entrée courant |
IIL | - Une.0 | - | 1.0 | μA |
Caractéristiques du rétroéclairage
Nom de l'article | Le symbole | - Je vous en prie. | Le type | Je suis désolé. | Unité |
Courant vers l' avant | Si | - Je ne sais pas. | 40 | 50 | - Je ne sais pas |
Voltage avant | VF | - | 12.8 | - | V |
Mode de connexion | - Je ne sais pas. | 4S2P | - Je ne sais pas. | ||
Numéro de LED | / | 8 | pièces |
Nom de l'article | Le symbole | Condition | - Je vous en prie. | Le type | Je suis désolé. | Unité |
Les angles de vue |
θT |
CR ≥ 10 |
- | 80 | - |
Diplôme |
θB | - | 80 | - | |||
θL | - | 80 | - | |||
θR | - | 80 | - | |||
Ratio de contraste | Résultats | θ = 0° | 700 | 900 |
- |
- |
Temps de réponse | Tonne | 25°C |
- |
25 | 35 |
ms |
Le TOFF | ||||||
L'uniformité | U |
- |
70 | 80 |
- |
% |
NTSC |
- |
- |
- |
68 |
- |
% |
Luminance | L |
- |
300 |
- |
cd/m2 |

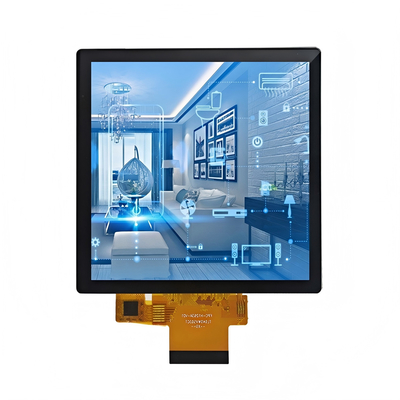

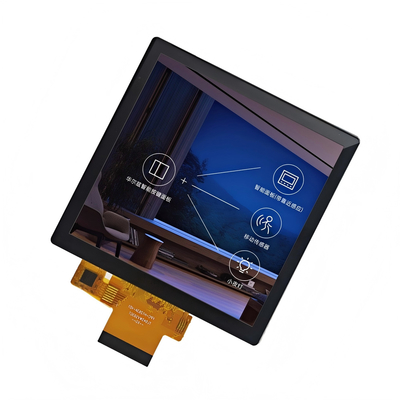

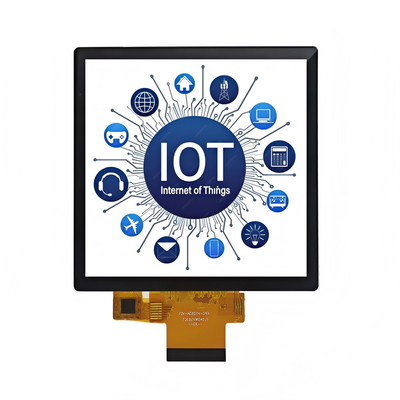

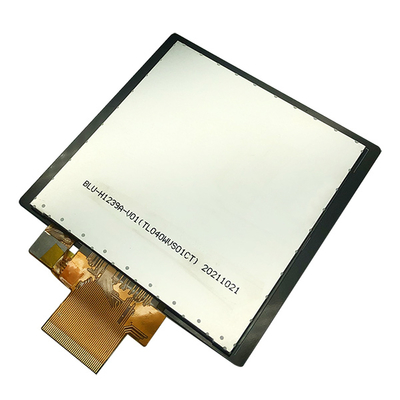

Image du produit
