Détails sur le produit:
|
| Produit: | 1Écran OLED graphique de 54 pouces | Résolution: | 128x64 pixels |
|---|---|---|---|
| Mode d'affichage: | Matrice passive | Interface: | 4 fils SPI |
| Tension de fonctionnement: | Logique : 1,65 V-3,3 V, Affichage : 11,5 V-12,5 V | Luminosité: | 110 cd/m² typique |
| Angle de vision: | 160 degrés | Pas de pixels: | 0.254 x 0,254 mm |
| Méthode de conduite: | 1/64 Cycle de travail | Température de fonctionnement.: | -40 ° C à + 70 ° C |
| Numéro d'épingle: | 7 bornes d'en-tête | Conformité: | Conforme à la réglementation REACH et RoHS |
| Mettre en évidence: | Module d'affichage OLED 1,54 pouces avec interface SPI,Module d'affichage OLED à très faible consommation |
||

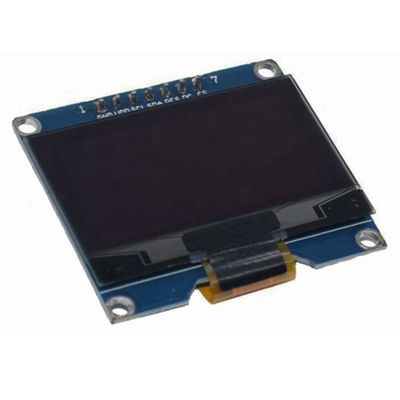

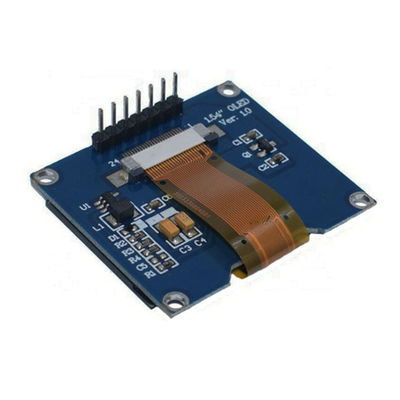

Saef Technology Limited présente un module d'affichage OLED de 1,54 pouces de haute performance, conçu pour les ingénieurs et les développeurs qui exigent clarté, efficacité et robustesse dans des facteurs de forme compacts.Idéal pour les appareils portables, les moniteurs médicaux, les appareils portables industriels et les appareils IoT, ce panneau OLED monochrome combine des performances optiques exceptionnelles avec une consommation d'énergie ultra-faibleun ensemble facile à intégrer.
La résolution de 128 × 64 pixels avec émission OLED blanche offre un contraste net et une excellente lisibilité dans des environnements sombres et lumineux.
Il est conçu pour une température comprise entre -40°C et +70°C, ce qui le rend adapté aux applications extérieures, automobiles et industrielles où la stabilité de la température est essentielle.
Consomme seulement 90 μA (VDD) et 450 μA (VCC) en mode ON complet, avec un courant en mode veille inférieur à 10 μA ̇ idéal pour les appareils alimentés par batterie et sensibles à l'énergie.
Facilité d'interface avec les microcontrôleurs courants (STM32, ESP32, Arduino, Raspberry Pi Pico) avec un nombre minimal de broches et une prise en charge complète des commandes.
Testé sous choc thermique, fonctionnement à haute/basse température et humidité selon les normes de fiabilité du secteur.
Nous offrons une semi-personnalisation gratuite ajouter des panneaux tactiles résistifs ou capacitifs, modifier les connecteurs, ajuster le micrologiciel, ou personnaliser les contours mécaniques pour s'adapter parfaitement à votre produit.
Le module OLED de 1,54 pouces de Saef est conçu en tenant compte du concepteur du système:
Un circuit de séquençage de puissance robuste protège le panneau OLED et prolonge sa durée de vie
IC du conducteur protégé par ESD (CH1116G) assure un fonctionnement stable dans des environnements électriquement bruyants
Des codes d'initialisation détaillés et des diagrammes de calendrier sont fournis pour une prototypage rapide
Dessin mécanique avec tolérances comprises pour le montage et l'assemblage précis
Qu'il s'agisse d'un tracker de conditionnement physique, d'un outil de diagnostic portable, d'un écran de capteur intelligent ou d'un panneau de commande compact, ce module offre des performances fiables avec une empreinte minimale.
Expertise technique: Notre équipe d'ingénieurs prend en charge l'examen schématique, le débogage du micrologiciel et les demandes de personnalisation.
Prototypage rapide: les échantillons sont disponibles en 5 à 7 jours ouvrables avec toute la documentation.
Prêt pour le marché: conforme aux directives ROHS, REACH et CE pour une entrée transparente sur les marchés européens et nord-américains.
Assurance qualité: chaque unité est soumise à une inspection AQL selon le niveau II de la norme MIL-STD-105E, avec 0,65% AQL pour les défauts majeurs.
Dispositifs portables pour la santé et le fitness
Équipement médical et de diagnostic portable
Outils de test et de mesure portatifs
Indicateurs HMI industriels et écrans de capteurs
Les périphériques d'extrémité de l'IoT et les contrôleurs intelligents pour la maison
Displays auxiliaires automobiles et groupes de tableaux
Dimensions mécaniques
![]()
Définition de l'interface des broches
| Numéro PIN | Le symbole | Décrits |
| 1 | Le GND | Le terrain du circuit logique |
| 2 | VDD | L'alimentation de la logique |
| 3 | SCK | Entrée d'horloge série. |
| 4 | Le SDA | Entrée de données en série. |
| 5 | RST | Cette broche est l'entrée du signal de réinitialisation. Lorsque la broche est basse, l'initialisation de la puce est exécutée. Gardez cette broche en hauteur pendant le fonctionnement normal. |
|
6 |
DC |
Cette broche est la broche de commande/données. Lorsque le SDIN est bas, les données sont transférées au registre de commandes. |
| 7 | CS | Choix de puce: la puce est sélectionnée lorsque CS0 = ?? L??. |
Notes de crédit maximales absolues
| Paramètre | Le symbole | Je vous en prie. | Je suis désolé. | Unité |
| Voltage d'alimentation pour la logique | VDD | - Je ne sais pas.3 | 4 | V |
| Voltage d'alimentation pour affichage | Le CCR | 8 | 17 | V |
| Température de fonctionnement | Le TOP | - Quarante | 70 | .C |
| Température de stockage | TSTG | - Quarante | 85 | .C |
| Durée de vie (220 cd/m2) | 13,000 | - | heure | |
| Durée de vie (200 cd/m2) | 15,000 | - | heure | |
| Durée de vie (180 cd/m2) | 16,000 | - | heure |
Caractéristiques du courant continu
| Caractéristiques | Le symbole | Conditions d'utilisation | Je vous en prie. | Le type | Je suis désolé. |
Unité |
| Voltage d'alimentation pour la logique | VDD | 1.65 | 2.8 | 3.3 | V | |
| Voltage d'alimentation pour affichage | Le CCR | 11.5 | 12 | 12.5 | V | |
| Input de haut niveau | VIH | 0.8 × VDD | - | - | V | |
| Input de bas niveau | VIL | - | - | 0.2 × VDD | V | |
| Produits de haut niveau | VOH | Pour les appareils de traitement des données, la fréquence de sortie est la fréquence de sortie. | 0.9 × VDD | - | - | V |
| Sortie à faible niveau | VOL | Pour les appareils de traitement des données, la fréquence de sortie est la fréquence de sortie. | - | - | 0.1 × VDD | V |
|
Courant d'alimentation VDD Pour les appareils de commande électronique, la valeur de l'indicateur d'alimentation doit être supérieure ou égale à: Panneau attaché, Affichage allumé, tout allumé, |
DSI |
Contraste = FFh |
- |
90 |
110 |
μA |
|
Courant d'alimentation VCC VDD = 2,8 V, VCC = 12, IREF = 10 uA, pas de panneau connecté, Affichage allumé |
CPI |
- |
450 |
580 |
μA |
|
|
courant de sortie de segment, VDD = 2,8 V, VCC = 12V, IREF = 10 uA, Affichage allumé. |
Résultats de l'enquête |
Contraste = FFh | 280 | 310 | 340 |
μA |
| Contraste = AFh | - | 215 | - | |||
| Contraste = 7Fh | - | 155 | - | |||
| Contraste = 3Fh | - | 78 | - | |||
| Contraste = 0Fh | 20 | - | ||||
|
Courant en mode veille pour VDD |
D.I.D., sommeil |
Pour les appareils de commande électronique, la valeur de l'indicateur d'alimentation doit être supérieure ou égale à: Affichage éteint, pas de panneau attaché |
- |
- |
10 |
μA |
|
Courant en mode veille pour VCC |
ICC, le sommeil |
Pour les appareils de commande électronique, la valeur de l'indicateur d'alimentation doit être supérieure ou égale à: Affichage éteint, pas de panneau attaché |
- |
- |
10 |
μA |
Spécifications électriques
| Caractéristiques | Le symbole | Conditions d'utilisation | Je vous en prie. | Le type | Je suis désolé. | Unité |
| Consommation de courant en mode normal | Tous les pixels allumés | - | 17 | 25 | - Je ne sais pas | |
| consommation de courant en mode veille | Mode veille 10% pixels allumés | - | 0.5 | 1.5 | - Je ne sais pas | |
| Consommation en mode normal | Tous les pixels allumés | - | 71.5 | 97.5 | mW | |
| Consommation en mode veille | Mode veille 10% pixels allumés | - | 6.5 | 19.5 | mW | |
| Lumière | Je vous en prie | - | 90 | 110 | - | cd/m2 |
| C.I.E. (blanc) |
(x) (y) |
C.I.E. 1931 |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| Contraste dans une pièce sombre | Résultats | - | 2000:1 | - | - | |
| Angle de vue | - | 160 | - | - | degré |
