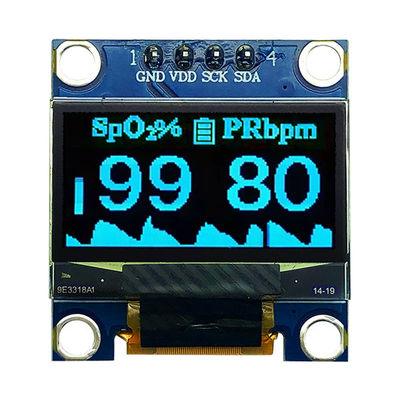

Module d'affichage OLED 0,96 pouces – Interface I2C, Ultra-compact, Haute luminosité, Qualité industrielle, Options blanc/bleu

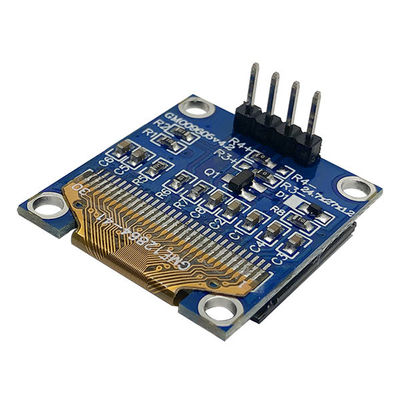

Module d'affichage OLED 0,96 pouces – Interface I2C, Ultra-compact, Haute luminosité, Qualité industrielle, Options blanc/bleu

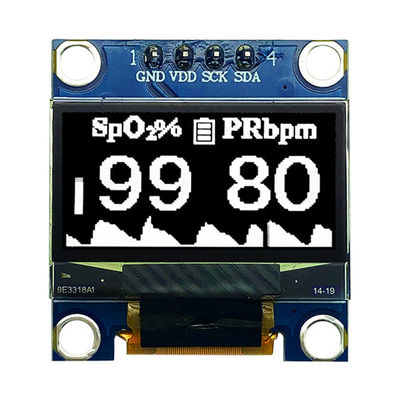

Module d'affichage OLED 0,96 pouces – Interface I2C, Ultra-compact, Haute luminosité, Qualité industrielle, Options blanc/bleu Module d'affichage OLED 0,96 pouces – Interface I2C, Ultra-compact, Haute luminosité, Qualité industrielle, Options blanc/bleu Module d'affichage OLED 0,96 pouces – Interface I2C, Ultra-compact, Haute luminosité, Qualité industrielle, Options blanc/bleu Module d'affichage OLED 0,96 pouces – Interface I2C, Ultra-compact, Haute luminosité, Qualité industrielle, Options blanc/bleu Module d'affichage OLED 0,96 pouces – Interface I2C, Ultra-compact, Haute luminosité, Qualité industrielle, Options blanc/bleu

Image Grand :  Module d'affichage OLED 0,96 pouces – Interface I2C, Ultra-compact, Haute luminosité, Qualité industrielle, Options blanc/bleu

Détails sur le produit:
Lieu d'origine: Shenzhen / Chine
Nom de marque: SAEF
Certification: ISO9001 / ISO14000
Numéro de modèle: SFOM096YZ4-12864WB-02
Conditions de paiement et expédition:
Quantité de commande min: 3 unités (négociables pour les commandes échantillonnées)
Prix: USD1.0 - 2.0 (FOB Shenzhen, Price varies based on order quantity & configuration)
Détails d'emballage: Forfait d'exportation standard
Délai de livraison: 3 jours ouvrables pour les échantillons, 3 semaines pour MP
Conditions de paiement: LC, T/T, Paypal
Capacité d'approvisionnement: 3000K pièces par mois

Module d'affichage OLED 0,96 pouces – Interface I2C, Ultra-compact, Haute luminosité, Qualité industrielle, Options blanc/bleu

description de
produit: 0Affichage OLED de 96 pouces résolution: 128x64 pixels
Structure: COG + PCB Interface: Les émissions de CO2
écran tactile: Peut être personnalisé Direction de visualisation: Tous les angles de vue (85/85/85/85)
Le contour de Dim.: 24.7 × 27 × 3,6 mm Connexion: Goupilles en métal
Numéro d'épingle: 4 broches (7 broches en option) Température de fonctionnement.: -40 ℃ à + 85 ℃
Durée de vie: 50,000 heures @ 60cd/m2 Conformité: Conforme à la réglementation REACH et RoHS
Mettre en évidence:

Module d'affichage OLED 0

,

96 pouces interface I2C

,

Module d'affichage OLED de qualité industrielle

0Module d'affichage OLED de 96 pouces Compact, faible puissance I2C OLED pour les conceptions embarquées et portables

Saef Technology Limited présente un module d'affichage OLED de 0,96 pouces de haute performance, conçu pour les ingénieurs et les développeurs qui exigent clarté, efficacité et fiabilité dans des conceptions ultra-compactes.Idéal pour les appareils portablesDans le cas des appareils électroniques, des écrans, des moniteurs médicaux, des instruments portatifs, des capteurs IoT et des HMI industriels, ce panneau OLED offre des visuels monochromes nets avec une consommation d'énergie extrêmement faible, le tout via une interface I2C simple.



Caractéristiques clés et avantages techniques:

  • Affichage OLED monochrome croquant

La résolution 128 × 64 avec émission blanche ou bleue en option assure un contraste élevé et une excellente lisibilité dans l'éclairage intérieur et extérieur.

  • Ultra-compact et léger

Une minuscule empreinte de PCB de 24,7 mm × 27,0 mm × 2,7 mm s'intègre dans des conceptions limitées en espace sans sacrifier la qualité de l'affichage.

  • Interface I2C simple

Seuls deux fils (SCL, SDA) sont nécessaires pour la communication, réduisant le nombre de broches et simplifiant l'intégration avec des MCU comme STM32, ESP32, Arduino et Raspberry Pi.

  • Large plage de température de fonctionnement

Il est conçu pour une température comprise entre -40°C et +80°C, ce qui le rend adapté à des environnements difficiles, de la logistique surgelée aux environnements industriels chauffés.

Haute luminosité avec DC/DC interne
Une luminosité allant jusqu'à 180 cd/m2 grâce à une pompe de charge intégrée, assurant la visibilité même sous la lumière directe du soleil.

  • Longue durée de vie et fiabilité élevée

Rating pour 30 000 heures à 80 cd/m2, avec des tests de fiabilité approfondis, y compris les chocs thermiques, l'humidité et les cycles de température prolongés.

  • Options tactiles et de conception personnalisables

Nous offrons une semi-personnalisation gratuite, ajoutons des touches résistives ou capacitives, modifions les épingles, ajustons le micrologiciel ou adaptons les contours mécaniques à vos besoins exacts.



Conçu pour une intégration transparente

Le module OLED de 0,96 pouces de Saef est conçu en tenant compte du concepteur du système:

  • Le convertisseur CC/DC intégré élimine le besoin d'alimentation externe en haute tension

  • SSD1315 pilote IC avec commande complète pour un contrôle facile et une gestion de faible consommation

  • Code d'initialisation complet fourni en C pour le prototypage rapide

  • Des dessins mécaniques détaillés et des définitions de broches assurent une mise en page et un assemblage de PCB sans erreur

Qu'il s'agisse d'une montre intelligente, d'un appareil médical portable, d'un affichage de capteur ou d'un panneau de commande compact, ce module offre des performances fiables avec un coût de conception minimal.



Pourquoi s'associer à Saef Technology?

  • Expertise technique: Notre équipe d'ingénieurs prend en charge l'examen schématique, le débogage du micrologiciel et les demandes de personnalisation.

  • Prototypage rapide: les échantillons sont expédiés dans un délai de 5 à 7 jours ouvrables avec toute la documentation.

  • Prêt pour le marché: conforme aux directives ROHS, REACH et CE pour une entrée en douceur sur les marchés européens et nord-américains.

  • Assurance qualité: chaque unité est soumise à une inspection AQL selon le niveau II de la norme MIL-STD-105E, avec 0,65% AQL pour les défauts majeurs.



Applications idéales:

  • Traqueurs de santé et de conditionnement physique portables

  • Équipement médical et de diagnostic portable

  • Outils de test et de mesure portatifs

  • Capteurs industriels et écrans HMI

  • Les périphériques d'extrémité de l'IoT et les contrôleurs intelligents pour la maison

  • Displays auxiliaires automobiles et groupes de tableaux





Prêt à concevoir avec confiance?
Contactez notre équipe de vente technique pour obtenir des fiches de données, des échantillons de code ou une consultation gratuite sur la conception.





Dimensions mécaniques



Module d'affichage OLED 0,96 pouces – Interface I2C, Ultra-compact, Haute luminosité, Qualité industrielle, Options blanc/bleu 0



Notes de crédit maximales absolues



Paramètre Le symbole Je vous en prie. Je suis désolé. Unité
Voltage d'alimentation pour la logique VDD - Je ne sais pas.3 4 V
Voltage d'alimentation pour affichage Le CCR 0 16.5 V
Voltage d'alimentation pour la tension CC/DC VBAT - Je ne sais pas.3 4.5 V
Température de fonctionnement Le TOP - Quarante 85 .C
Température de stockage TSTG - Quarante 85 .C
Durée de vie (110 cd/m2)   10/000 - heure
Durée de vie (80 cd/m2)   30/000 - heure
Durée de vie (60 cd/m2)   50/000 - heure





Caractéristiques optiques



Caractéristiques Le symbole Conditions d'utilisation Je vous en prie. Le type Je suis désolé. Unité

Lumière

(VCC fourni à l'extérieur)

Je vous en prie Nom de l'organisme 90 - - cd/m2

Lumière

(VC généré par DC/DC interne)

Je vous en prie Nom de l'organisme 80 110 - cd/m2
C.I.E. (blanc)

(x)

(y)

C.I.E. 1931

0.25

0.27

0.29

0.31

0.33

0.35


Contraste dans une pièce sombre Résultats   - 2000:1 -
Angle de vue     - Je suis libre. - degré





Caractéristiques du courant continu



Caractéristiques

Le symbole Conditions d'utilisation Je vous en prie. Le type Je suis désolé. Unité
Voltage d'alimentation pour la logique VDD   - 3.3 - V

Voltage d'alimentation pour affichage

(Fournit à l'extérieur)

Le CCR

Nom de l'organisme

(Désactivation du courant continu interne)

8.5 9.0 9.5 V
Voltage d'alimentation pour la tension CC/DC VBAT Activer le courant continu interne - 3.3 - V
Voltage d'alimentation pour l'affichage généré par un courant continu interne Le CCR

Nom de l'organisme

(Activation interne en courant continu)

7.0 - 7.5 V
Input de haut niveau VIH Pour les appareils de type à commande numérique: 0.8 × VDD - VDD V
Input de bas niveau VIL Pour les appareils de type à commande numérique: 0 - 0.2 × VDD V
Produits de haut niveau VOH Pour les appareils de type à commande numérique: 0.9 × VDD - VDD V
Sortie à faible niveau VOL Pour les appareils de type à commande numérique: 0 - 0.1 × VDD V
Courant de fonctionnement pour VDD DSI   - 160 220 μA

Courant de fonctionnement pour VCC (VCC fourni de l'extérieur)

CPI

Nom de l'organisme

-

9

15

- Je ne sais pas

courant de fonctionnement pour VBAT (CCV généré par DC/DC interne)

Le groupe IBAT

Note 8

-

27.0

32.0

- Je ne sais pas

Courant en mode veille pour VDD IDD/ sommeil   - - 10 μA

Courant en mode veille pour VCC



La CPI/SLEEP   - - 10 μA





Image du produit

Module d'affichage OLED 0,96 pouces – Interface I2C, Ultra-compact, Haute luminosité, Qualité industrielle, Options blanc/bleu 1Module d'affichage OLED 0,96 pouces – Interface I2C, Ultra-compact, Haute luminosité, Qualité industrielle, Options blanc/bleu 2Module d'affichage OLED 0,96 pouces – Interface I2C, Ultra-compact, Haute luminosité, Qualité industrielle, Options blanc/bleu 3
